Резцовая головка для строгальных станков
Иллюстрации
Реферат

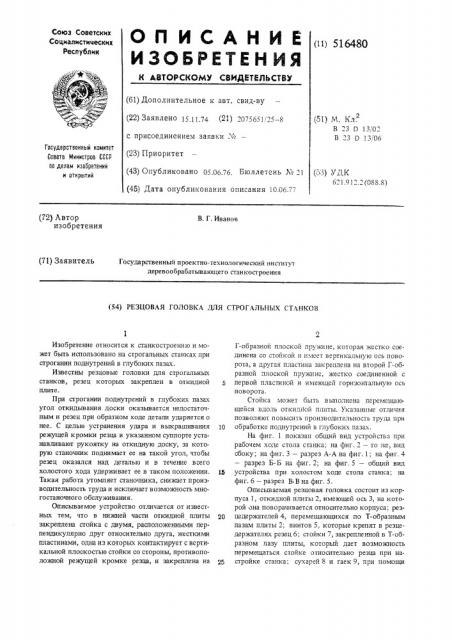

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) S16480 (61) Дополнительное к авт. свид-ву (22) Заявлено 15 11 74 (21) 2075651!25 — 8 с присоединением заявки . е (23) Приоритет (43) Опубликовано 05.06.76. Бюллетень ¹ 21 (45) Дата опубликования описания 10.06.77 (51) M. Кл.
В 23 D 13 02
В 23 D 13, 06
Государственный комитет
Совета Министров СССР оа делам изобретений и открытий (53) УДК
621.91 . (088.8) (72) Автор изобретения
В Г Иванов (71) Заявитель
Государственный проектно-технологический институт деревообрабатывающего станкостроения (54) РЕЗЦОВАЯ ГОЛОВКА ДЛЯ СТРОГАЛЬНЫХ СТАККОВ
15
Изобретение относится к станкостроению и может быть использовано на строгальных станках при строгании поднутрений в глубоких пазах.
Известны резцовые головки для строгальных станков, резец которых закреплен в откидной плите.
При строганин поднутрений в глубоких пазах угол откидывания доски оказывается недостаточным и резец при обратном ходе детали ударяется о нее. С целью устранения удара и выкрашивания режущей кромки резца в указанном суппорте устанавливают рукоятку на откидную доску, за которую станочник поднимает ее на такой угол, чтобы резец оказался над деталью и в течение всего холостого хода удерживает ее в таком положении.
Такая работа утомляет станочника, снижает производительность труда и исключает возможность многостаночного обслуживания.
Описываемое устройство отличается от известных тем, что в нижней части откидной плиты закреплена стойка с двуми, расположенными перпендикулярно друг относительно друга, жесткими пластинами, одна из которых контактирует с вертикальной плоскостью стойки со стороны, противоположной режущей кромке резца, и закреплена на
Г-образной плоской пружине, которая жестко соединена со стойкой и имеет вертикальную ось поворота, а другая пластина закреплена на второй Г-образной плоской пружине, жестко соединенной с первой пластиной и имеющей горизонтальную ось поворота.
Стойка может быть выполнена перемещающейся вдоль откидной плиты. Указанные отличия позволяют повысить производительность труда при обработке поднутрений в глубоких пазах.
На фиг. 1 показан общий вид устройства при рабочем ходе стола станка; на фиг. 2 — то же, впд сбоку; на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — разрез Б-Б на фиг.2; на фиг. 5 — общий вид устройства при холостом ходе стола станка; на фиг. 6 — разрез В-В на фиг. 5.
Описываемая резцовая головка состоит из корпуса 1, откидной плиты 2, имеющей ось 3, на которой она поворачивается относительно корпуса; резцедержателей 4, перемещающихся по Т-ооразным лазам плиты 2; винтов 5, которые крепят в резцедержателях резец 6; стойки 7, закрепленной в Т-образном пазу плиты, который дает возможность перемещаться стойке относительно резца при настройке станка; сухарей 8 и гаек 9, при помощи
516480
10 которых крепится стойка 7; боковой жесткой пластины 10, которая устанавливается на стойке 7 при помощи Г-образной плоской пружины 11, имеющей вертикальную ось поворота. Пластина 10 перекрывает в закрытом, рабочем положении боковую режущую кромку 12 резца и поднутрение паза.
Нижняя пластина 13 крепится на пластине 10 при помощи Г-образной пружины 14, имеющей горизонтальную ось поворота. Пластина 10 перекрывает в закрытом, рабочем положении нижнюю режущую кромку резца на величину радиуса R поворота резца и поднутрение паза в детали 15.
Устройство работает следующим образом.
При рабочем ходе стола станка деталь 15 перемещается по стрелке, как это указано на фиг. 1.
Резец жестко соединен с откидной плитой, прижатой силой резания к корпусу 1. При заходе в паз обрабатываемой детали, в начале резания, пластины 10 и 13 поворачиваются на осях пружин 11 и 14, как это показано на фиг.3. Поворот пластины10 производится стенкой паза, на которой обрабатывается поднутрение, а пластины 13 — дном паза.
Пластина 10 скользит по стенке, а пластина 13 — по цну до выхода их из паза.
После выхода из паза пластины под действием пружин 11 и 1-4 принимают исходное положение (см фиг. 6), перекрывая при этом режущую кромку резца. При холостом ходе стола деталь 15, движущаяся по направлению стрелки, показанной на фиг. 5, набегает на пластины. Пластины упираются в стойку 7, которая в свою очередь связана жестко с откидной плитой 2. Так как пластины перекрывают поднутрение паза, то деталь начинает через пластину и стойку 7 поднимать плиту 2, поворачивая на оси 3 относительно корпуса 1 до тех пор, пока пластина 13 своей нижней плоскостью не окажется на верхней плоскости детали, исключив таким образом удар детали по резцу. При дальнейшем ходе детали, она выходит из зоны суппора, и плита с закрепленными на ней резцом и стойкой с пластинами возращается в исходное положение.
Формула изобретения
1. Резцовая головка для строгальных станков, резец которой закреплен в откидной плите, отличающаяся тем, что, с целью повышения производительности труда при обработке поднутрений в глубоких пазах, в нижней части откидной плиты закреплена стойка с двумя, расположенными перпендикулярно друг относительно друга, жесткими пластинами, одна из которых контактирует с вертикальной плоскостью стойки со стороны, противоположной режущей кромке резца, и закреплена на Г-образной плоской пружине, которая жестко соединена со стойкой и имеет вертикальную ось поворота, а другая пластина закреплена на второй Г-образной плоской пружине, жестко соединенной с первой пластиной и имеющей горизонтальную ось поворота.
2. Головка по п, 1, отличающая ся тем, что стойка выполнена перемещающейся вдоль откидной плиты.
