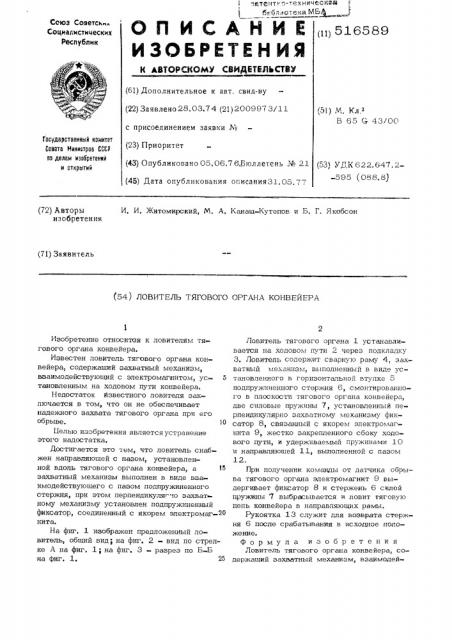

Изобретение относитея к ловителям. тягового органа конвейера.

Известен повитель тягового органа конвейера, содержащий захватный механизм., взаимодействующий с электромагнитом, ус- 5 тановленным, на ходовом пути конвейера.

Недостаток йзвестного ловителя заключается в том., что он не обеспечивает надежного захвата тягового органа при его обрыве. 10

Целью изобретения является устранение этого надостатка, Достигается это тем, что ловитель снабжен направляющей с пазом, установленной вдоль тягового органа конвейера, а т5 захватный механизм выполнен в виде взаимодействующего с пазом подпружиненного стержня, при этом перпендикуляг ю захват ному механизму установлен подпружиненный фиксатор, соединенный с якорем электромат-20 нита.

На фиг, 1 изображен предложенный ловитель, общий вид; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 — разрез по Б-Б на фиг, 1.

Ловитель тягового органа 1 устанавливается на ходовом пути 2 через подкладку

3. Ловитель содержит сварную раму 4, захватный механизм, выполненный в виде установленного В горизонтальной Вт -лке подпружиненного стержня 6, смонтированного в плоскости тягового органа конвейера, две силовые пружины 7, установленный перпендикулярно захватному механизму фиксатор 8, связанный с якорем электромагнита 9, жестко закрепленного сбоку ходового пути, и удерживаемый пружинами 10 и направляющей 11 выполненной с пазом

12.

При получении команды от датчика обрыва тягового органа электромагнит 9 выдергивает фиксатор 8 и стержень 6 силой пружины 7 выбрасывается и ловит тяговую цепь конвейера в направляющих рамы.

Рукоятка 13 служит для возврата стержня 6 после срабатывания в исходное положение.

Формула изобретения

Ловитель тягового органа конвейера, содержащий захватный механизм, взаимодей516589 ствующий с электромагнитом, установленным на ходовом пути конвейера, о т л ич а ю шийся тем. что, с пелыс повы. шення надежности его работы, он снабжен направляющей с азом, установленной вдоль тягового органа конвейера, а захватный механизм выполнен в виде взаимодействую» щего с пазом подпружиненного стержня, при этом перпендикулярно захватнсму механизму установлен подпружиненный фиксатор, соединенный с якорем электромагнита.
