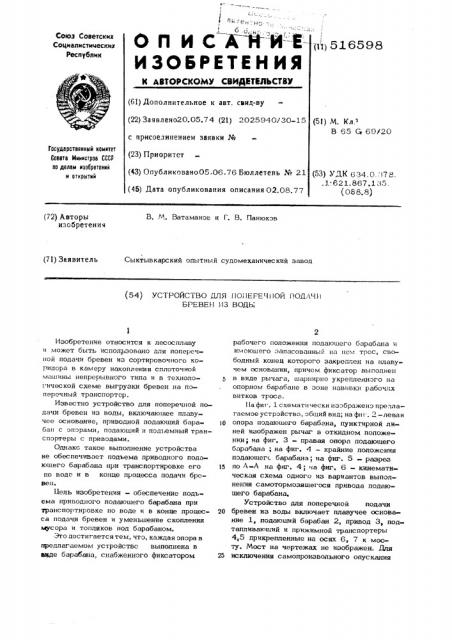

О n e С АН-й- -ЙИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик.(1 1) 51 6598

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено20.05.74 (21) 2025940/30-15 (51) Я. Кл 1

В 55 Gr 69/20 с присоединением заявки № (23) Поиоритет (43) Опубликовано05.06.76 Бюллетень ¹ 21 (45) Дата опубликования описания 02.08.77

Государственный комитет

Совета Министров СССР оо делам нэооретеннй н открытий (53) УДK 6.34.0.: 78.. 1. 621. 867. 1 35. (088.8) В. М. Ватаманэв и «. B. Панюкэв (72) Авторы изобретения

Сыктывкарский опытный судомеханический завод (71) Заявитель (54) УСТРОЙСТВО ДЛЯ IIOI!ЕРЕЧ! ION ПОДАЧИ

БРЕВЕН ИЗ ВОДЬ

Изобретение относится к лесосплаву

««может быть использовано для ноперечной подачи бревен из сортировочного коридора в камеру накопления сплоточной машины непрерывного типа и в технологической схеме выгрузки бревен на поперечный транспортер.

Известно устройство для поперечной подачи бревен из воды, включающее плавучее основание, приводной подающий барабан с эпэрами, подающий и подъемный транспортеры с приводами.

Однако такое выполнение устройства не обеспечивает подъема приводного подающего барабана при транспортировке его по воде и в конце процесса подачи бревен.

11ель изобретения — обеспечение подьема приводного подающего барабана при транспортировке по воде и в конце процесса подачи бревен и уменьшение скопления мусора и топляков под барабаном, Это достигается тем, чтэ, каждая опора в предлагаемом устройстве выполнена в å барабат«а, снабженного фиксатором рабочего положения подающего барабана и имеюшего запасованный на нем трос, свободный конец которого закреплен на плавучем основании, причем фиксатор выполнен в виде рычага, шарнирно укрепленнэго на опорном барабане в зоне навивки рабочих витков троса.

I Ia фиг. 1 схема г««чески изэбраженэ предлагаемое устройство, эбший вид; на фн« . 2-левая

«О опора подающего барабана, пунктирной линей изображен рычаг в откидном положении; на фиг. 3 — правая опора подающего барабана, на фиг, 4 — крайние положения пэдаюшег«. барабана; на фиг. 5 — разрез по А-А на фиг, 4; «а фиг, 6 - кинематическая схема одного из вариантов выполнения самотормозящегося привода подающего барабана.

Устройство для поперечной подачи

20 бревен из воды включает плавучее основание 1, подающий барабан 2, привод 3, подтапливающий и прижимной транспортеры

4,5 прикрепленные на осях 6, 7 к мосту. Мост на чертежах не изображен. Для

25 исключения самопроизвольного опускания

51

3 барабана 2 из верхнего положения его привод 3 выполнен самотормозяшимся.

Подающий барабан 2 имеет цапфы 8, находящиеся в опорах, размещенных в нишах 9 плавучего основания 1. Каждая опора содержит корпус, выполненный в виде барабана 10, подшипники качения 11, уп лотнительный узел 12. Барабаны 10 снабжены тросами 13, монтажные витки которых расположены до реборды 14, закреплены к плавучему основанию 1 выше крайнего верхнего положения подающего барабана. 2, Барабаны 10 имеют возможность взаимодействовать с подающим барабаном 2 при помощи фиксаторов. В качестве каждого фиксатора применен рычаг 15, шарнирно укрепленный на барабане 10 в зоне навивки рабочих витков троса 13 и устанавливаемый в выполненную на торцовой стенке подающего барабана 2 прорезь 16, В зависимости от условий эксплуатации расположение рычагов 15 может быть иным-их можно расположить на торцовых стенках подающего барабана 2, а прорези для них выполнить на барабанах 10. йля страховки подающего барабана 2 в верхнем положении, а также для снятия нагрузок с привода 3. при длительном сохранении подающим барабаном 2 такого положения устройство снабжено упорами 17.

Каждый упор 17 шарнирно закреплен в выемке ниши 9 и снабжен тросом управления 18, второй конец которого закреплен на палубе плавучего основания 1.

Изменение положения подающего барабана происходит следующим образом, При подаче бревен из воды подающий барабан 2 погружен в воду и своими опорами опирается на дно ниш 9. В этом случае рычаги 15 не установлены в прорезях

16, и корпус каждой опоры, выполненный в виде барабана 10, неподвижен.

При подъеме подающего барабана 2 над горизонтом воды привод 3 выключают.

Подающий барабан 2 останавливается и рычаги 15 устанавливают в прорезях 16.

Йалее включают привод 3, и барабаны 10 начинают вращаться совместно с подающим барабаном 2. С моменте их вращения тросы 13 начинают наматываться на барабаны 10. При этом рычаги 1 5 оказываются под рабочими витками троса 13. По мере наматывания тросов 13 подающий барабан

2 поднимается вверх. При движении вверх барабаны 10 встречаются с упорами 17 и свободно отклоняют их. Квк только по дающий барабан 2 поднимается в крайнее верхнее положение, упоры 17 под собственным весом возвращаются в первоначаль6598

4 ное положение. Палее привод 3 выключают и подающий барабан 2 своими опорами опирается на упоры 17, При подъеме подающего б:.- .абвна 2 подтапливающий и прижимной транспортеры

4,5 под воздействием подающего барабана

2 поворачиваются вокруг осей 6,7 и удерживаются им над поверхностью воды. После этого мусор и топляки, накопившиеся в процессе работы в зоне подсоса за подак щим барабаном 2, течением реки уносятся за пределы устройства. При этом будет свободным доступ к механизмам устройства для их технического осмотра и ремонта.!

О!

Для опускания подающего бара-ана 2 его первоначально поднимают в кра;лее верхнее положение, освобождая упоры 17. Упоры 17 утапливаются в выемках ниш 9 с помощью тросов 18, концы которых закрепляют на палубе. Йалее привод 3 вклю-. чают для опускания подающего барабана 2.

После того как подающий барабан 2 опустится в крайнее нижнее положение, привод 3 выключают, рычаги 15 откидывают, и устройство готово к дальнеишей работе.

Формула изобретения

40 1, Устройство для поперечной подачи бревен из воды, установленное на плавучем основании и включающее приводной подающий барабан с опорами, подающий и подъемный транспортеры с приводами, о т45 л и ч а ю ш е е с я тем, что, с целью обеспечения подъема приводного подаюше го барабана при транспортировке устройства по воде и в конце процесса подачи бревен, а также уменьшения скопления му50 сора и топляков под барабаном., каждая опора выполнена в виде барабана, снабженного фиксатором рабочего положения подающего барабана и имеющего запасованный на нем трос, свободный конец котобб рого закреплен на плавучем основании.

2. Устройство по п. 1, о т л и ч аю ш е е с я тем, что фиксатор выполнен в виде рычага, шарнирно укрепленного на опорном. барабане в зоне навивки ра60 бочих витков троса.

Аналогично производится подъем подающего барабана 2 перед транспортировкой .!О устройства по воде и опускание его на месте назначения. При этом в процессе транспортировки подающий барабан 2 не оказывает гидравлического сопротивления перемещению устройства, а мусор и топляки

35 не накапливаются в устройстве.
