Реферат

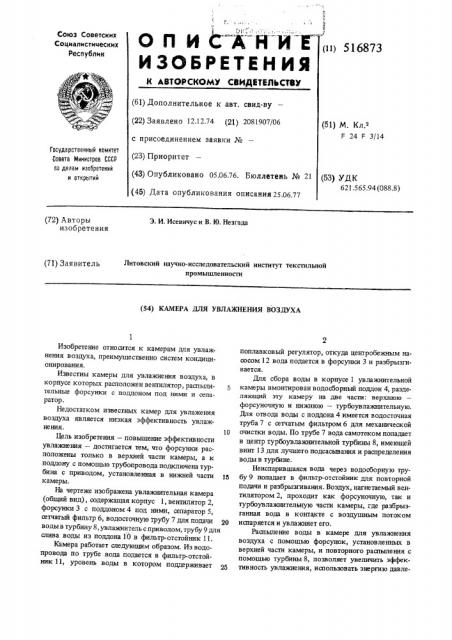

ОП И АНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11) 516873

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 12.12.74 (21) 2081907/06 с присоединением заявки № (23) Приоритет (51) М. Кл.е

F 24 F 3/14

Государственный камнтет

Соввта Министров СССР

ilo делам изобретений и аткрытий (43) Опубликовано 05.06.76. Бюллетень № 21 (53) УДК

621.565.94 (088.8) {45) Дата опубликования описания25.06.77

Э. И. Исевичус и В. Ю. Незгада (72) Авторы изобретения (7 1) Заявитель Литовский наУчно-исследовательский инститУт текстильной промышленности (54) КАМЕРА ДЛЯ УВЛАЖНЕНИЯ ВОЗДУХА

Изобретение относится к камерам для увлажнения воздуха, преимущественно систем кондиционирования.

Известны камеры для увлажнения воздуха, в корпусе которых расположен вентилятор, распьтлительные форсунки с поддоном под ними и сепаратор.

Недостатком известных камер для увлажения воздуха является низкая эффективность увлажнения. 10

Цель изобретения — повышение эффективности увлажнения — достигается тем, что форсунки расположены только в верхней части камеры, а к поддону с помощью трубопровода подключена турбина с приводом, установленная в нижней части 1н камеры.

На чертеже изображена увлажнительная камера (общий вид), содержащая корпус 1, вентилятор 2, форсунки 3 с поддоном 4 под ними, сепаратор 5, сетчатый фильтр б, водосточную трубу 7 для подачи 20 воды в турбину 8, увлажнитель с приводом, трубу 9 для слива воды из поддона 10 в фильтр-отстойник 11.

Камера работает следующим образом, Из водопровода по трубе вода подается в фильтр-отстойник 11, уровень воды в котором поддерживает 25 поплавковый регулятор, откуда центробежным насосом 12 вода подается в форсунки 3 и разбрызгивается.

Для сбора воды в корпусе 1 увлажнительной камеры вмонтирован водосборный поддон 4, разделяющий эту камеру на две части: верхнюю форсуночную и нижнюю — турбоувлажнительную.

Для отвода воды с поддона 4 имеется водосточная труба7 с сетчатым фильтромб для механической очистки воды. По трубе 7 вода самотеком попадает в центр турбоувлажнительной турбины 8, имеющей винт 13 для лучшего подсасывания и распределения воды в турбине.

Неиспарившаяся вода через водосборную трубу 9 попадает в фильтр-отстойник для повторной подачи и разбрызгивания. Воздух, нагнетаемый вентилятором 2, проходит как форсуночную, так и турбоувлажнительную части камеры, где разбрызганная вода в контакте с воздушным потоком испаряется и увлажняет его.

Распыление воды в камере для увлажнения воздуха с помощью форсунок, установленных в верхней части камеры, и повторного распыления с помощью турбины 8, позволяет увеличить эффективность увлажнения, использовать энергию давле,.; . :.i, .!о1:.<о;-и,, и к! р тусе лент;и:v !Îð! распьвмтел!ь.,!с .I!,."ðf-.:;;цеи с .оьдо-:ом p,o|, ними и сепаратор,. .. с т т=.- .. ьто! с целью повышения

- if (! = ! ! !

1 1 ! ! j ! ! ! ! ! !

f I

°

f ! ! f !!.. Г

Р !; !!! р с

1 (1 ! ! ! ! ! ! (1 !

/f; ! ! ! ! !! ! !! !

1 !! !!, !а-;!ок;!!. н .(оррек:.-ор Л, Гриценко! оценено. :конга!1

<рг...;к.:;., .;:ости увл !;--,ненни„форсунки расположе.:.,; ..;..:, .-! в ".-.ñ"ó..êíãé насти камеры, а к поддону с

:-.с v;. н!:»o:; оуаоп:овоца подкльо- ена турбина, устал: .;:.....:::: с,,ж;:.сй !.асти каморы и снабженная
