Реферат

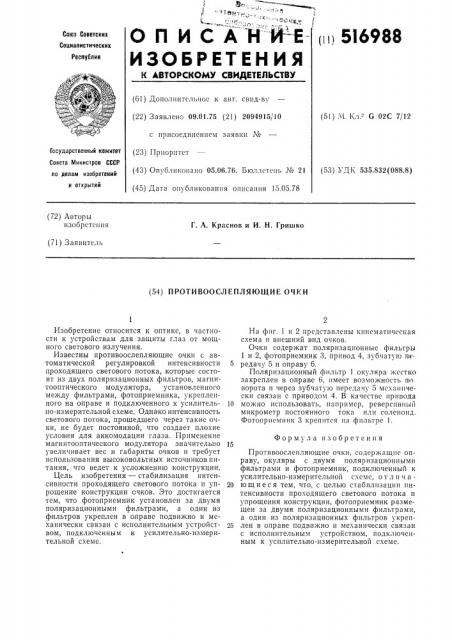

О П И С А Н И- -ЕИЗОБРЕТЕНИЯ

1 ц 5!6988

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 09.01.75 (21) 2094915/10 с присоединением заявки М (23) Прнорнтст (43) Опубликовано 05.06.76. Бюллетень М 21 (45) Дата опубликования описания 15.05.78 (51) Ч, Кл,- С 02С 7/12

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 535.832(088.8) (72) Авторы изобретения

Г. Л. Краснов и И. Н. Гришко (71) Заявитель (54) ПРОТИВООСЛЕПЛЯЮЩИЕ ОЧКИ

Изобретение относится к оптике, в частности к устройствам для защиты глаз от мощного светового излучения.

Известны противоослепляющие очки с автоматической регулировкой интенсивности проходящего светового потока, которые состоят из двух поляризационных фильтров, магнитооптического модулятора, установленного между фильтрами, фотоприемника, укрепленного на оправе и подключенного к усилительно-измерительной схеме. Однако интенсивность светового потока, прошедшего через такие очки, не будет постоянной, что создает плохие условия для аккомодации глаза. Применение магнитооптического модулятора значительно увеличивает вес и габариты очков и требует использования высоковольтных источников питания, что ведет к усложнению конструкции.

Цель изобретения — стабилизация интенсивности проходящего светового потока и упрощение конструкции очков. Это достигается тем, что фотоприемник установлен за двумя поляризационными фильтрами, а один из фильтров укреплен в оправе подвижно и механически связан с исполнительным устройством, подключенным к усилительно-измерительной схеме.

На фнг. 1 и 2 представлены кинематическая схема н внешний вид очков.

Очки содержат полярнзацнонные фильтры

1 и 2, фотоприемник 3, привод 4, зубчатую пе5 редачу 5 и оправу 6.

Поляризационный фильтр 1 окуляра жестко закреплен в оправе 6, имеет возможность flrl ворота и через зубчатую передачу 5 механически связан с приводом 4. В качестве привода

10 можно использовать, например, реверснвный микрометр постоянного тока или соленоид.

Фотоприемник 3 крепится на фильтре 1.

Формула изобретения

Противоослепляющие очки, содержащие оправу, окуляры с двумя поляризационными фильтрами и фотоприемник, подключенный к усилительно-измерительной схеме, о т л н ч а20 ю щ и е с я тем, что, с целью стабилизации интенсивности проходящего светового потока н упрощения конструкции, фотоприемник размещен за двумя поляризационными фильтрами, а один из поляризационных фильтров укреп25 лен в оправе подвижно и механически связан с исполнительным устройством, подключенным к усилительно-измерительной схеме.

516988

Составитель В. Белоусов

Корректоры: Л. Брахнина и Е. Хмелева

Редактор О. Филиппова

Подписное

Типография, пр. Сапунова, 2

Заказ 822/17 Изд. ¹ 302 Тираж 653

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
