1 сес оюз!-яя вате и",::....: сиаа г

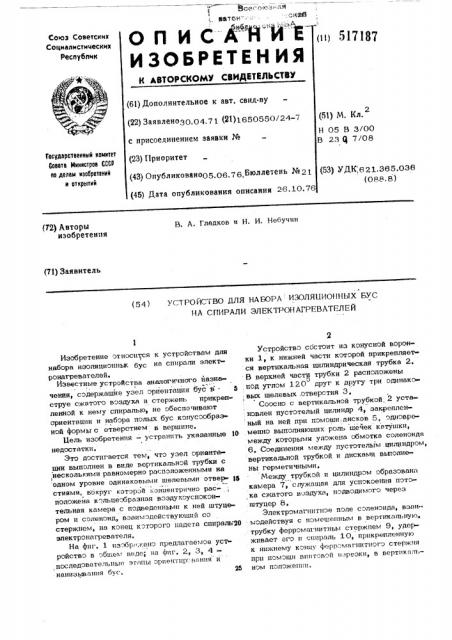

О П И С А""Й "И 3

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (i1) 517187

К АВТОРСКОМУ СВИДБПЛЬСТВУ (61) Дополнительное к авт. свнд-ву

{22) Заявлено30.04.71 {21)1650550/24-7 с присоединением эаявкн № (23) Приоритет (43) Опубликовано05.06 76 Бтоллетень № 21 (45) Дата опубликования описания 26.10.76 (Я) M 1(л.2

Н 05 В 3/00

В 23 (4 7/08

Государстоеиный комитет

Совото Мииистров СССР по делам изссретений и открытий (53) УДК, 621.365.036 (088. S) (72) Авторы изобретения

В, А. Гладков и Н. И. Небучин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАБОРА ИЗОЛЯЦИОННЫХ БУС

НА СПИРАЛИ ЭЛЕКТРОНАГРЕВАТЕЛЕЙ

Изобретение относится к устройствам для набоРа изолиционньк бус на спиРали элект ронагревателей.

Известные устройства аналогичного иазначення, сэдержашие узел ориентации бус в . струе сжатого воздуха и стержень прикрепленной к нему спиралью, не обеспечивают ориентации и набора полых бус конусообразной формы с отверстием в вершине.

Цель изобретения — устранить указанные 19 недостатки.

Это достигается тем, чтэ узел ориенте ции выполнен в виде вертикальнэй трубки с несколькими равномерно расположенными на

1 одном уровне одинаковыми шелевыми отвер» 1а стиями, вбкруг которой коицентрично расположена кэльцеэбразная вэздухоуспокоительная камера с подведенньт4и к ней штуцером и соленоид, взаимодействующий со стержнем, HB конец кэтэрого надета спираль;Я электронагревателя.

На фиг. 1 изобр>;кенэ предлагаемое устроиство в эбшек виде; на фиг, 2, 3, 4последовательные этапы ориентир .: нация и нанизывания бус. 25

Устройство состоит из конусной воронки 1, к нижней части которой прикрепляет» ся вертикальная цилиндрическая трубка 2.

В верхней части трубки 2 расположены о под углом 120 друг к другу три одинакэ

: вых шелевых,отверстня 3, Соосно с вертикальной трубкой, 2 уста: нэвлен пустотелый цилиндр 4, закрепленный на ней при пэмоши,дисков 5, эднэвременно выполняющих роль щечек катушки> между которыми уложена обмотка соленоида

6, Соединения между пустотелым цилиндром> вертикальной трубкой и дисками вьполнены герметичными, Между трубкой и цилиндрэм образована камера 7, служащая для успэкоения потока сжатого в.эздуха, пэдвэдимэгэ через штуцер 8.

Электромагнитное поле соленоида, взаимэдействуя с помещенным в верттткальную. трубку ферромагнитньм стержнем 9> удерживает его и спираль 10, прикрепленную к нижнему концу ферр.эмагнитнэгэ стетэжэи при помощи винтовой н.эрезки> в вертцкальнэм положении, 517187

Спираль при этом должна быть слегка1 натянута. Gas соосности между вертикальной трубкой и ферромагнитным стержнем спираль закрепляется нижним концом на горизонтальной площадке 11 станины устройства, в точке пересечения ее с герметрической осью вертикальной трубки, Устройство работает следующим образом, Спираль 10 закрепляется одним концом на площадке 11, а другим соединяется с ферро 10

Магнитным стержнем 9, которьй вводится в вертикальную трубку 2, °

На обмотку соленоида 6 подается элект ричеасое напряжение, величина которого под- бирается при помощи автотрансформатора с 15

Плавной регулировкой по положению верхнего конца ферромагнитного стержня 9 относите йо щелевых отверстий 3. Расстояние между верхним концом стержня и средней линией щелевых отверстий должно быгь не менее- >

113 и не более высоты бусы, Ферромагнит ньй стержень при этом находится на магнитной подвеске и удерживается только слегка натянутой спиралью 10.

При помощи любого стандартного регули«25 руюшего вентиля подбирается расход воздуха подаваемого через штуцер 8 в soapyхоуспокоительную камеру 7, иэ которой он че.рез шелевые отверстия 3 поступает в,вертикальную трубку. 2 и в ней разделяется на

30 два потока, Скорость потока в плоскости верхнего среза. вертикальной трубки долж-, йа бьдь такой, прц которой буса 12 (фиг., 3S 2) опушен::ая в воронку 1, сориентировалась д" .

ы конусом вниз и витала в этом положении, опустйвшись в вертикал ную трубку на 0,70,9 своей высоты. Правильность подбора скорости проверяется опусканием в воронку второй бусы 13. При правильно, выбранной скорости потока воздуха обе бусы опустят« ся в вертикальную трубку (фиг. 3), буса

12 наденется на ферромагнитньй стержень, а буса 13 будет, выброшена обратно в во-, ронку (фиг. 4), сориентируется конусом вниз и займет положение предшествующей бусы в вертикальной трубке (фиг. 2).

Устройство настроено для работы. Затем в работу включается стандартный вибрсбункер, служащий для подачи бус в воронку, Когда на буоу 1 2 падает. очередная буса 13, получившаяся пара бус начинает опускаться в вертикальную трубку 2. В тот момент, когда буса 12 своим верхним ореэом опустится ниже средней линии щелевьк отверстий 3, ферромагнитный стержень перекрьвает отверстие в бусе 12 (фиг. 3), происходит перераспределение потоков воэ«духа. В прзстр нство между бусами подает« ся давление, поток воздуха толкает бусу в ее воронкообразное углубление и под действием этого потока буса надевается на ферроматчштный стержень. Отверстие в бусе

12 перекрьвается, а поток воздуха направ ляется вверх и выбрасывает бусу 13 обратно в воронку 1.

Опустившаяся рр ферромагнитному стерж ню на спираль 10 буса 12 с помощью про дольной вибрации спирали, выэваш ой электр ромагнитньм полем соленоида, продвигается вниз до конца спирали.

Сориентированная буса 13 находится в верхней части вертикальной трубки до момента падения на нее очередной бусы, после чего цикл повторяется.

Формула изобретения

Устройство для набора изоляционных. бус на спирали электронагревателей, содержащее узел ориентации бус в струе сжатого возду.ха и стержень с прикрепленной к нему спи ралью, о т л и ч а ю ш е е с я тем, что, с целью расширения области его применения путем ориентации и набора полых бус конусообразной формы с отверстием в вершине, узел орпентации выполнен в виде вертикальНоА трубки с несколькими равномерно расположенными на одном уровне одинаковыми

P щелевьми отверстиями, вокруг которой KOH центрично расположены кольцеобраэная Воэ духоуспокоительная камера с подведенным к ней штуцером и соленоид, взаимодейст» вуюший со стержнем, на конец которого надета спираль электронагревателя.
