,iii Sl1642

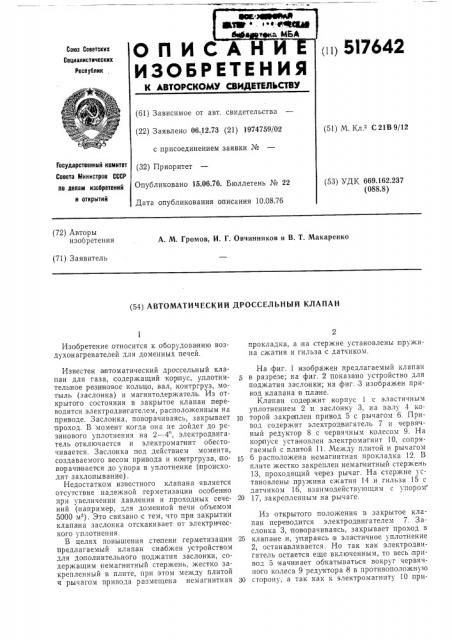

ОПИС

ИЗОЬР

К АВТОРСКОМ

Сова Советских

Социалистических

Республик, (61) Зависимое от а (22) Заявлено 06.12.7 с присоединение (32) Приоритет

Опубликовано 15.06.

Дата опубликования (51) М. Кл. С21В9/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 669.162.237 (088.8) (72) Авторы изобретения

А. М. Громов, И. Г. Овчинников и В. Т. Макаренко (71) Заявитель (54) АВТОМАТИЧЕСКИЙ ДРОССЕЛЬНЫЙ КЛАПАН

Изобретение относится к оборудованию воздухонагревателей для доменных печей.

Известен а втоматический дроссельный клапан для газа, содержащий кор пус, уллотнительное резиновое кольцо, вал, контргруз, мотыль (заслонка) и магнитодержатель. Из открытото состояния в закрытое клапан переводится электродвигателем, расположенным на приводе. Заслонка, поворачиваясь, закрывает 10 проход. В момент когда она не дойдет до резинового уплотнения на 2 — 4, электродвигатель отключается и электромагнит обесточиваевся. Заслонка под действием момента, создаваемого весом привода и контргруза, сто- 15 ворачи вается до упора в уплотнение (происходит захлопывание).

Недостатком известного клапана является отсутствие надежной герметизации особенно при увеличении давления и,проходных сече- 20 ний (например, для доменной печи объемом

5000 м ). Это связано с тем, что при закрытии клапана заслонка отскакивает от электрического уплотнения.

B целях повышения степени герметизации 25 предлагаемый клапан сна бжен у стройством для дополнительного поджатия заслонки, содержащим немагнитный стержень, жестко закрепленный в плите, при этом между плитой ч рычагом привода размещена немагнитная 30 прокладка, а на стержне установлены пружина сжатия и гильза с датчиком.

На фиг. 1 изображен предлагаемый клапан в разрезе; на фиг. 2 показано устройство для поджатия заслонки; на фиг. 3 изображен привод клапана 8 плане.

Клапан содержит корпус 1 с эластичным уплотнением 2 и заслонку 3, на валу 4 которой закреплен привод 5 с рычагом 6, Привод содержчт электродвигатель 7 и червячный редуктор 8 с червячным колесом 9. На корпусе установлен электромагнит 10, сопрягаемый с плитой 11. Между плитой и рычагом

6 расположена немагнитная прокладка 12. В плите жестко закреплен HeMBpHHTHbIH стержень

13, проходящий через рычаг. На стержне установлены пружина сжатия 14 и гильза 15 с датчиком 16, взаимодействующим с упором

17, закрепленным на рычаге.

Из открытого положения в закрытое клапан переводится электродвигателем 7. Заслонка 3, поворачиваясь, закрывает проход в клапане и, упираясь в эластичное уплотнение

2, останавливается. Но так как электродвигатель остается еще включенным, то весь привод 5 начинает о|бкатываться вокруг червячното колеса 9 редуктора i8 в противоположную сторону, а так как к электромагниту 10 при3 тянута только плита 11 со стержнем 13 (между плитой и рычагом 6 находится немагнитная продкладка 12), то рычаг 6 начинает перемещаться вместе с приводом и сжимать пружину 14. При определенной (заданной) деформации пружины датчик 16 взаимодействует с упором 17 и электродвигатель отключается. Так как червячная передача редуктора самотормозящая, рычаг с приводом остаются в положении, при котором пружина 14 сжата, усилие сжатой пружины передается через привод на за слонку и дополнительно ее поджимает к уплотнению корпуса.

Формула изобретения

Автоматический дроссельный клапан, содержащий кор)пус, на боковых стенках которого закреплено эластичное кольцо, электромагнит, взаимодействующий с рычагом дросселя, отл и ч а ю шийся тем, что,,с целью повышения степени герметизации клапана, рычаг .дросселя снабжен подпружиненным нематнитным

10 стержнем, имеющим контактный датчик, закрепленным в плите, причем между плитой и рычагом расположена немагнитная прокладка.
