Реферат

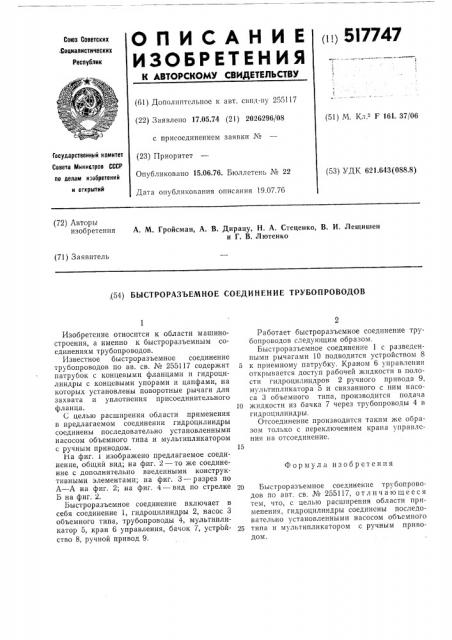

нн 5)7747

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополннтсльное к авт. спид-ну 255117 (22) Заявлено 17.05.74 (21) 2026296/08 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.06.76. Бюллетень № 22

Дата опубликования описания 19.07.76 (51) М. Кл.з Г 161 37/06

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 621.643(088.8) н открытий (72) Авторы изобретения

А. М. Гройсман, А. В. Дирацу, Н. А. Стеценко, В. И. Лещишен и Г. В. Лютенко (71) Заявитель,(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

Формула изобретения

Изобретение относится к области машиностроения, а именно к быстроразъемным соединениям трубопроводов.

Известное быстроразъемное соединение трубопроводов по ав. св. ¹ 255117 содержит патрубок с концевыми фланцами и гидроцилиндры с концевыми упорами и цапфами, на которых установлены поворотные рычаги для захвата и уплотнения присоединительного фланца.

С целью расширения области применения в предлагаемом соединении гидроцилиндры соединены последовательно установленными насосом объемного типа и мультипликатором с ручным приводом.

1-1а фиг. 1 изображено предлагаемое соединение, общий вид; на фиг. 2 — то же соединение с дополнительно введенными конструктивными элементами; на фиг. 3 — разрез по

А — А на фиг. 2; на фиг. 4 — вид по стрелке

Б на фиг. 2.

Быстроразъемное соединение включает в себя соединение 1, гидроцилиндры 2, насос 3 объемного типа, трубопроводы 4, мультипликатор 5, кран 6 управления, бачок 7, устройство 8, ручной привод 9.

Работает быстроразъемное соединение трубопроводов следующим образом.

Быстроразьемное соединение 1 с разведенными рычагами 10 подводится устройством 8

5 к приемному патрубку. Краном 6 управления открывается доступ рабочей жидкости в полости гидроцилиндров 2 ручного привода 9, мультипликатора 5 и связанного с ним насоса 3 объемного типа, производится подача

10 жидкости из бачка 7 через трубопроводы 4 в гидроцилиндры.

Отсоединение производится таким же образом только с переключением крана управления на отсоединение.

20 Быстроразъемное соединение трубопроводов по авт. св. № 255117, отл ич а ю щ ее с я тем, что, с целью расширения области применения, гидроцилиндры соединены последовательно установленными насосом объемного

25 типа и мультипликатором с ручным приводом.

517747

Вид b
