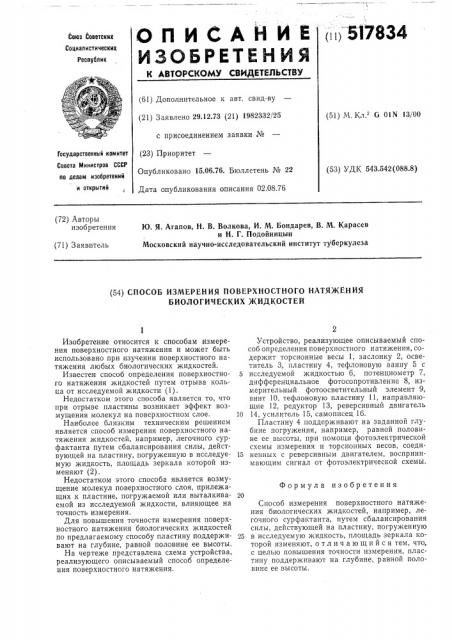

(и1 È7834

ОПИСАйИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (21) Заявлено 29.12.73 (21) 1982332/25 с присоединением заявки М (23) Приоритет

Опубликовано 15.06.76. Бюллетень № 22

Дата опубликования описания 02.08.76 (51) М. Кл. 6 01K 13/00

Государственный комитет

Совета Министров СССР (53) УДК 543.542(088.8) по делам изобретений и открытий (72) Авторы изобретения

Ю. Я. Агапов, Н. В. Волкова, И. М. Бондарев, В. М. Карасев и Н. Г. Подойницын

Московский научно-исследовательский институт туберкулеза (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ ПОВЕРХНОСТНОГО НАТЯЖЕНИЯ

БИОЛОГИЧЕСКИХ ЖИДКОСТЕЙ

Формула изобретения

Изобретение относится к способам измерения поверхностного натяжения и может быть использовано при изучении поверхностного натяжения любых биологических жидкостей.

Известен способ определения поверхностного натяжения жидкостей путем отрыва кольvа от исследуемой жидкости (1).

Недостатком этого способа является то, что при отрыве пластины возникает эффект возмущения молекул на поверхностном слое.

Наиболее близким техническим решением является способ измерения поверхностного натяжения жидкостей, например, легочного сурфактанта путем сбалансирования силы, действующей на пластину, погруженную в исследуемую жидкость, площадь зеркала которой изменяют (2) .

Недостатком этого способа является возмущение молекул поверхностного слоя, прилежащих к пластине, погружаемой или выталкиваемой из исследуемой жидкости, влияющее на точность измерения.

Для повышения точности измерения поверхностного натяжения биологических жидкостей по предлагаемому способу пластину поддерживают на глубине, равной половине ее высоты.

На чертеже представлена схема устройства, реализующего описываемый способ определения поверхностного натяжения.

Устройство, реализующее описываемый способ определения поверхностного натяжения, содержит торсионные весы 1, заслонку 2, осветитель 3, пластину 4, тефлоновую ванну 5 с

5 исследуемой жидкостью 6, потенциометр 7, дифференциальное фотосопротивление 8, измерительный фотоосветительный элемент 9, винт 10, тефлоновую пластину 11, направляющие 12, редуктор 13, реверсивный двигатель

10 14, усилитель 15, самописец 16.

Пластину 4 поддерживают на заданной глубине погружения, например, равной половине ее высоты, при помощи фотоэлектрической схемы измерения и торсионных весов, соеди15 ненных с реверсивным двигателем, воспринимающим сигнал от фотоэлектрической схемы.

Способ измерения поверхностного натяжения биологических жидкостей, например, легочного сурфактанта, путем сбалансирования силы, действующей на пластину, погруженную

25 в исследуемую жидкость, площадь зеркала которой изменяют, отличающий ся тем, что, с целью повышения точности измерения, пластину поддерживают на глубине, равной половине ее высоты.

517834

Составитель Н. Плотникова

Техред А. Камышникова Корректор О. Тюрина

Редактор С. Байкова

Заказ 1642/14 Изд. № 1417 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Источники информации, принятые во внимание при экспертизе.

1. Нейман P. Э. Практикум по коллоидной химии, М., 1972, с. 32 — 64.

2. Гетманский И. К., Базина Л. И. Методы испытаний водных растворов поверхностноактивных веществ, М., 1965 (прототип).
