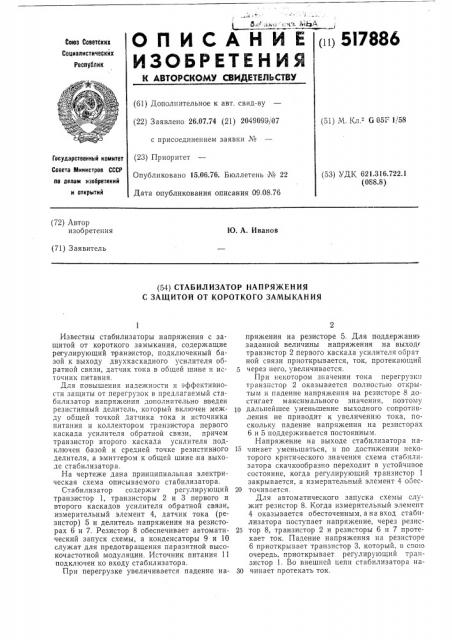

О П И С А Н И Е ш1 517886

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическйх

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.07.74 (21) 2049099 07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.06.76. Бюллетень ¹ 22

Дата опубликования описания 09.08.76 (5i) М. Кл."- б Обь- 1/58

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.722 1 (088.8) (72) Автор изобретения

Ю, А. Иванов (71) Заявитель (54) СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

С ЗАЩИТОЙ От КОРОТКОГО ЗАМЫКАНИЯ

Известны стабилизаторы напряжения с защитой от короткого замыкания, содержащие регулирующий транзистор, подключенный базой к выходу двухкаскадного усилителя обратной связи, датчик тока в общей шине и источник питания.

Для повышения надежности и эффективности защиты от перегрузок в предлагаемый стабилизатор напряжения дополнительно введен резистивный делитель, который включен между общей точкой датчика тока и источника питания и коллектором транзистора первого каскада усилителя обратной связи, причем транзистор второго каскада усилителя подключен базой к средней точке резистивного делителя, а эмиттером к общей шине,на выходе стабилизатора.

На чертеже дана принципиальная электрическая схема описываемого стабилизатора.

Стабилизатор содержит регулирующий транзистор 1, транзисторы 2 и 3 первого и второго каскадов усилителя обратной связи, измерительный элемент 4, датчик тока (резистор) 5 и делитель напряжения на резисторах 6 и 7. Резистор 8 обеспечивает автоматический запуск схемы, а конденсаторы 9 и 10 служат для предотвращения паразитной высокочастотной модуляции. Источник питания 11 подключен ко входу стабилизатора.

При перегрузке увеличивается падение напряжения на резисторе 5. Для поддержани заданной величины напряжения на выходг транзистор 2 первого каскада усилителя обрат ной связи приоткрывается, ток, протекающии

5 через него, увеличивается.

При некотором значении тока перегрузки транзистор 2 оказывается полностью открытым и падение напряжения на резисторе 8 достигает максимального значения, поэтому

10 дальнейшее уменьшение выходного сопротивления не приводит к увеличению тока, поскольку падение напряжения на резисторах

6 и 5 поддерживается постоянным.

Напряжение на выходе стабилизатора на15 чинает уменьшаться, и по достижении некоторого критического значения схема стабилизатора скачкообразно переходит в устойчивое состояние, когда регулирующий транзистор 1 закрывается, а измерительный элемент 4 ооес20 точ и в а ется.

Для автоматического запуска схемы служит резистор 8. Когда измерительный элемент

4 оказывается обесточенным, а на вход стабилизатора поступает напряжение, через резис25 тор 8, транзистор 2 и резисторы 6 и 7 протекает ток. Падение напряжения на резисторе

6 приоткрывает транзистор 3, который, в свою очередь, приоткрывает регулирующий транзистор 1. Во внешней цепи стабилизатора на30 чинает протекать ток.

517886

Формула изобретения ста6

Составитель Ю. Дычко

Техред Т. Курилко

Корректор О. Тюрина

Редактор А. Пейсоченко

Заказ 2150/7 Изд. № 1535 Тираж 1068 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Стабилизатор напряжения с защитой от короткого замыкания, содержащий регулирующий транзистор, подключенный базой к выходу двухкаскадного усилителя обратной связи, датчик тока в общей шине и источник питания, отличающийся тем, что, с целью повышения надежности и эффективности защиты от перегрузок, он дополнительно снабжен резистивным делителем, который включен между общей точкой датчика тока и источника питания и коллектором транзистора перво5 ro каскада усилителя обратной связи, причем тр анзистор второго каскада усилителя подключен базой к средней точке резистивного делителя, а эмиттером к общей шине на выходе стабилизатора.
