Устройство для моделирования нервной системы

Устройство для моделирования нервной системы

Иллюстрации

Показать все

Реферат

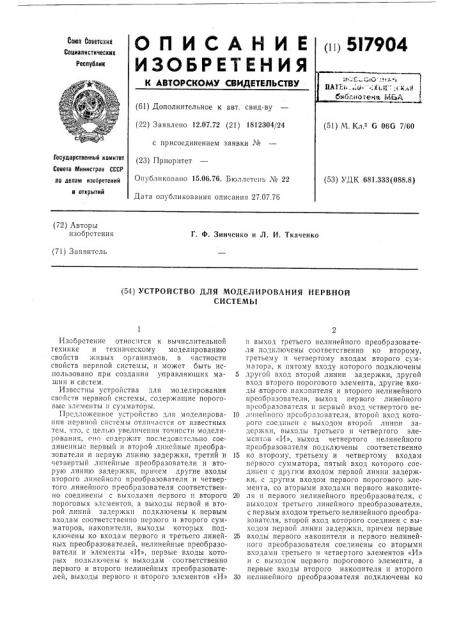

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.07.72 (21) 1812304/24 с присоединением заявки №

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 15.06.76. Бюллетень № 22

Дата опубликования описания 27.07.76 (72) Авторы изобретения

Г. Ф. Зинченко и Л. И. Ткаченко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ НЕРВНОЙ

СИСТЕМЫ

Изобретение относится к вычислительной технике и техническому моделированию свойств живых организмов, в частности свойств нергной системы, и может быть использовано при создании управляющих машин и систем.

Известны устройства для моделирования свойств нервной системы, содержащие порогогые элементы и сумматоры.

Предложенное устройство для моделирования нервной системы отличается от известных тем, что, с целью увеличения точности моделирования, с но содержит последовательно соединенны= первьш и второй линейные преобразователи и первую линию задержки, третий и четвертьш линейные преобразователи и вторую линию задержки, причем другие входы второго линейного преобразователя и четвертого линейного преобразователя соответственно соединены с выходами первого и второго пороговых элементов, а выходы первой и второй линий задержки подключены к первым входам соответственно первого и второго сумматоров, накопители, выходы которых подключены ко входам первого и третьего линейных преобразователей, нелинейные преобразователи и элементы «И», первые входы которых подключены к выходам соответственно первого и второго нелинейных преобразователей, выходы первого и второго элементов «И»

ГосУдаРственнык комитет (23) 11риоритет и выход третьего нелинейного преобразователя подключены соответственно ко второму, третьему и четвертому входам второго сумматора, к пятому входу которого подключены

5 другой вход второй линии задержки, другой вход второго порогового элемента, другие входы второго накопителя и второго нелинейного преобразователя, выход первого линейного преобразователя и первый вход четвертого не10 линейного прсобразователя, второй вход которого соединен с выходом второй линии задерхккп, выходы третьего и четвертого элементов «И», выход четвертого нелинейного преобразователя подключены соответственно

15 ко второму, третьему и четвертому входам первого сумматора, пятый вход которого соединен с другим входом первой линии задерж.ки, с другим входом первого порогового элемента, со вторыми входами первого накопите20 ля и первого нелинейного преобразователя, с выходом третьего линейного преобразователя, с первым входом третьего нелинейного преобразователя, второй вход которого соединен с выходом первой линии задержки, причем первые

25 входы первого накопителя и первого нелинейного преобразователя соединены со вторыми входами третьего и четвертого элементов «И» и с выходом первого порогового элемента, а первые входы второго накопителя и второго

30 нелинейного преобразователя подключены ко

517904

20 вторым входам первого и второго элементов

«И» и к выходу второго порогового элемента.

На чертеже показана структурная схема предложенного устройства и обозначены: 1— первый пороговый элемент; 2 — второй линейный преобразователь; 3 — первая линия задержки; 4 — первый сумматор; 5 — первый накопитель; 6 — первый линейный преобразователь; 7 — третий нелинейный преобразователь; 8 — первый нелинейный преобразователь;

9 — первый элемент «И»; 10 — второй элемент «И»; 11 — второй пороговый элемент;

12 — четвертый линейный преобразователь;

13 — вторая линия задержки; 14 — второй сумматор; 15 — второй накопитель; 16 — третий линейный преобразователь; 17 — четвертый нелинейный преобразователь; 18 — второй нелинейный преобразователь; 19 — третий элемент «И»; 20 — четвертый элемент

«И»; 21 — первый вход первого порогового элемента; 22 — выход первого сумматора;

23 — первый вход второго порогового элемента; 24 — выход второго сумматора.

Сигнал поступает на первый вход 21 первого порогового элемента, второй линейный преобразователь, первую линию задержки, первый сумматор и появляется на выходе 22.

Аналогично проходит сигнал, поступающий на первый вход второго порогового элемента.

Путь сигнала: вход 23, второй пороговый элемент, четвертый линейный преобразователь, вторая линия задержки, второй сумматор, выход 24. Подача сигналов на оба входа с преобладанием во времени сигнала на одном из входов, например на входе 21, вызывает рост электрического потенциала в первом накопителе 5, а это с помощью первого линейного преобразователя 6 приводит к перестройке всего устройства. При этом ухудшаются условия накопления потенциала во втором накопителе 15; снижается порог чувствительности на входе 23, второго порогового элемента 11; снижается коэффициент передачи сигналов, поступающих на входы 21 и 23; происходит переадресация сигнала, поступающего на вход

23 второго порогового элемента 11, с изменением его амплитуды и полярности на выход 22 с помощью второго нелинейного преобразователя 18 и третьего 19 и четвертого 20 элементов «И»; варьируется задержка в цепи передачи сигнала.

Устройство позволяет перестраивать моделируемые физиологические реакции и предвидеть их направление

Формула изобретения

Устройство для моделирования нервной системы, содержащее пороговые элементы и сумматоры, отличающееся тем, что, с целью увеличения точности моделирования, оно содержит последовательно соединенные первый и второй линейные преобразо ватели и первую линию задержки, третий и четвертый линейные преобразователи и вторую линию задержки, причем другие входы второго линейного преобразователи и четвертого линейного преобразователя соответственно соединены с выходами первого и второго пороговых элсмепто в, а выходы первой и второй линий задержки подключены к первым входам соответственно первого и второго сумматоров, накопители, выходы которых подключены ко входам первого и третьего линейных преобразователей, нелинейные преобразователи и элементы «И», первые входы которых подключены к выходам соответственно перьвого и второго нелинейных преобразователей, выходы первого и второго элементов «И» и выход третьего нелинейного преобразователя подключены соответственно ко второму, третьему и четвертому входам второго сумматора, к пятому входу которого подключены другой вход второй линии задержки, другой вход второго порогового элемента, другие входы второго накопителя и второго нелинейного преобразователя, выход первого линейного преобразователя и первый вход четвертого нелинейного преобраозвателя, второй вход которого соединен с выходом второй линии задержки, выходы третьего и четвертого элементов «И», выход четвертого нелинейного преобразователя подключен соответственно ко второму, третьему и четвертому входам первого сумматора, пятый вход которого соединен с другим входом первой линии задержки, с другим входом первого порогового элемента, со вторыми входами первого накопителя и первого нелинейного преобразователя, с выходом третьего линейного преобразователя, с первым входом третьего нелинейного преобразователя, второй вход которого соединен с выходом первой линии задержки, причем первые входы первого накопителя и первого нелинейного преобразователя соединены со вторыми входами третьего и четвертого элементов «И» и с выходом первого порогового элемента, а первые входы второго накопителя и второго нелинейного преобразователя подключены ко вторым входам первого и второго элементов

«И» и к выходу второго порогового элемента.
