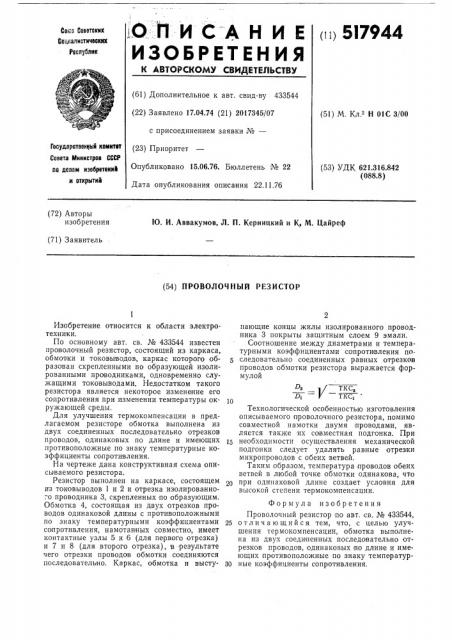

«ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

«п«5I7944

Со«оа Советокнх

Сооналнстнчеокнх

Республнк (61) Дополнительное к авт. свид-ву 433544 (22) Заявлено 17.04.74 (21) 2017345/07 с присоединением заявки № (23) Приоритет

Опубликовано 15.06.76. Бюллетень № 22 (51) М. Кл. Н 01С 3/00

Государственный комнтет

Совета Мнннстров СССР по делам нэобретеннй и открытнй (53) УДК 621.316.842 (088.8) Дата опубликования описания 22.11.76 (72) Авторы изобретения

Ю. И. Аввакумов, Л. П. Кериицкий и К, М. Цайреф (71) Заявитель (54) ПРОВОЛОЧ НЪ|й РЕЗИСТОР ?. 1/ ткс, в, — Г ткс, 10

Изобретение относится к области электротехники.

По основному авт. св. № 433544 известен проволочный резистор, состоящий из каркаса, обмотки и токовыводов, каркас которого образован скрепленными по образующей изолированными проводниками, одновременно слу?кащими токовыводами. Недостатком такого резистора является некоторое изменение его сопротивления при изменении температуры окружающей среды, Для улучшения термокомпенсации в предлагаемом резисторе обмотка выполнена из двух соединенных последовательно отрезков проводов, одинаковых по длине и имеющих пpoTHBOIIQJIQ?KHb«p..по знаку температурные коэффициенты сопротивления.

На чертеже дана конструктивная схема описываемого резистора.

Резистор выполнен на каркасе, состоящем из токовыводов 1 и 2 и отрезка изолированно-.о проводника 3, скрепленных по образующим.

Обмотка 4, состоящая из двух отрезков проводов одинаковой длины с противоположными по знаку температурными коэффициентами сопротивления, намотанных совместно, имеет контактные узлы 5 и 6 (для первого отрезка) и 7 и 8 (для второго отрезка), в результате чего отрезки проводов обмотки соединяются последовательно. Каркас, обмотка и выступающие концы жилы изолированного проводника 3 покрыты защитным слоем 9 эмали.

Соотношение между диаметрами и температурными коэффициентами сопротивления последовательно соединенных равных отрезков проводов обмотки резистора выражается формулой

Технологической особенностью изготовления описываемого проволочного резистора, помимо совместной намотки двумя проводами, является также их совместная подгонка. При

15 необходимости осуществления механической подгонки следует удалять равные отрезки микропроводов с обеих ветвей.

Таким образом, температура проводов обеих ветвей в любой точке обмотки одинакова, что при одинаковой длине создает условия для высокой степени термокомпенсации, Формула изобретения

Проволочный резистор по авт. св. № 433544, 25 отличающий ся тем, что, с целью улучшения термокомпенсации, обмотка выполнена из двух соединенных последовательно отрезков проводов, одинаковых по длине и имеющих противоположные по знаку температур30 ные коэффициенты сопротивления.
