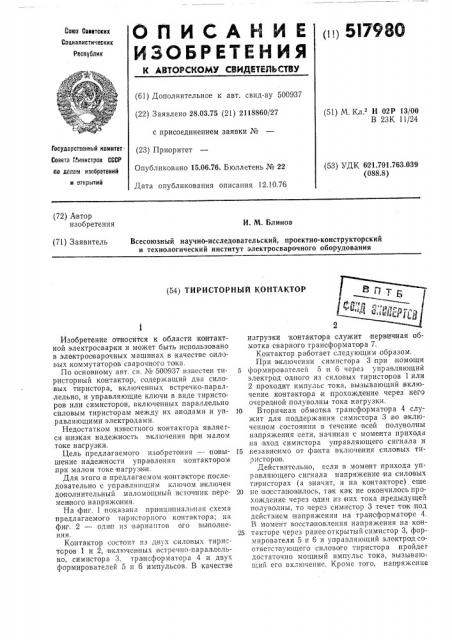

О П И С А И И Е (I!1517980
ИЗОБРЕТЕНИЯ
К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву 500937 (22) Заявлено 28.03.75 (21) 2118860/27 с присоединением заявки № (23) Приоритет
Опубликовано 15,06.76. Бюллетень № 22
Дата опубликования описания 12.10,76 (51) М. Кл е Н 0 2Р 13/00
В 23К 11/24
Государственный комитет.
Совета Министров СССР (53) УДК 621.791.763,039 (088.8) ло делам изобретений и открытий (72) А втор изобретения
И. М. Блинов (71) Заявитель
Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт электросварочного оборудования (54) ТИРИСТОРНЫЙ КОНТАКТОР
Изобретение относится к области контактной электросварки и может быть использовано в электросварочных маши|пах в качестве оилоBbIx,êîìMóTàò0ðîâ сварочного тока.
По основному авт. св. ¹ 500937 известен тиристорный контактор, содержащий два силовых тиристора, включенных встречно-параллельно, и управляющие ключи в виде тиристоров или симисторов, включенных параллельно силовым тиристорам между их анодами и управляющими электродами.
Недостатком известного контактора являегся низкая надежность включения при малом токе нагрузки.
Цель предлагаемого изобретения — по вышение надежности управления контакторOM при малом токе нагруз(ки.
Для этого в предлагаемом контакторе последовательно с упра|вляющим ключом включен дополнительный маломощный источник перемен ного напряжения.
На фиг. 1 показана принципиальная схема предлагаемого тиристорного контактора; на фиг. 2 — один нз ва риантов QI о выполнения.
Контактор состоит пз двух оило вых тиристоров 1 и 2, в кл1оченных встречно-параллельно, симистора 3, тра|нсформатора 4 и двух формирователей 5 и 6 импульсов. В качестве нагрузки конта ктора служит первичная обмотка сварного трансформатора 7.
Контактор работает следующим образом.
При включении симистора 3 при помощи
5 формирователей 5 и 6 через управляющий электрод о диого из сило|вых тиристоров 1 или
2 проходит импульс тока, вызывающий включение контактора и прохождение через него очеред ной полуволны тока нагрузки.
10 Вторичная обмотка трансформатора 4 служит для поддержания симистора 3 во включенном состоянии в течение всей полуволны напряжения сети, начиная с момента прихода на вход симистора управляющего сигнала и
15 незавиоимо от факта включения сило|вых тиристоров.
Действительно, если в момент прихода управляющего сигнала напряжение на силовых тиристорах (а значит, и на контакторе) еще
20 не восстановилось, так как не окончилось прохождение через один из них тока предыдущей полуволны, то через симистор 3 течет ток под действием напряжения на трансформатоp0 4.
В момент вооста новления напряжения на кон25 такторе через ранее открытый симистор 3, формирователи 5 и 6 и управляющий электрод соответствующего силового тиристора пройдег достаточно мощный импульс тока, вызыва|ощий его включение. Кроме того, напряжение
517980 на обмотке трансформатора 4 поддерживает симистор,во включенном состоянии и после включения очередного силового тиристора, чем обеспечивает,в ряде случаев возможность повторного включения контактора п ри случайном выключении тиристора вследствие малого тока, нагрузки, например, в оварочных машинах для,стьио вой сварки.
Выключение симистора .3 в цепь, соединенную фактически параллельно с силовыми тиристорами (напряжения на управляющих электродах силовых тиристорах близки к напряжению на их катодах), позволяет создать замкнутую цепь для дежурного тока симистора 3, текущего под действием напряжения трансформатора 4 в момент, когда включены силовые тиристоры.
На фиг. 1,по казаны два формирователя, которые служат для ограничения тока сими стора и нацравлен ия его is управляющие электроды силовых тиристоров при соответствующей полярности. Конденсатор 8 пред назначен для компенсации индуктивнасти рассеяния трансформатора 4.
В схеме контактора, пред ставленной на фиг.
2, применен один формирователь, содержащий импульсный тра нсформатор 4, который в зависимости от полярности тока симистора 3 может подавать управляющие импульсы на
4 включение параллельно соединенных силовых тиристоров 9, 10, либо 11, 12. Срабатывание формирователя п роисходит только при достаточно большой величине тока симистора 3, оп5 ределяемой восстановившимся напряжением на
:контакторе. В момент:включения,симистора только под действием напряжения ic тра нсформатора 4 напряжение на диоде 13 недостаточно для его срабатывания, и сигналов на уп.10 равляющие электрады силовых тиристоров не подается. В этом случае ток, поддерживающий симистор во включенном состоянии, проходит через со противление i14.
Предлагаемый IKoHTBIKTop .может быть соб15 ран с применением мощного симистора IBMBcTQ двух, встречно-параллельно соединенных тиристоров, Описанные схемы однофазных контакторов могут быть применены для управления током
20 в каждой из фаз трехфазных контакторов.
Формула изобретения
Тиристорный контактор по авт. св. №:500937, отл и ч а,ю щи и с я тем, что, с
25 целью повышения надежности управления контактором при малом токе пагрузки, последо вательно ic управляющим ключом аключен дополнительный маломощный источник переменного напряжения.
517980 айпи
5(!!!
i., J
«Ъг 2
Составитель В. Катин
Редактор М. Василькова Техред Е. Подурушииа Корректор М. Лейзермай
