Устройство для формирования навыка координационного движения рук

Устройство для формирования навыка координационного движения рук

Иллюстрации

Показать все

Реферат

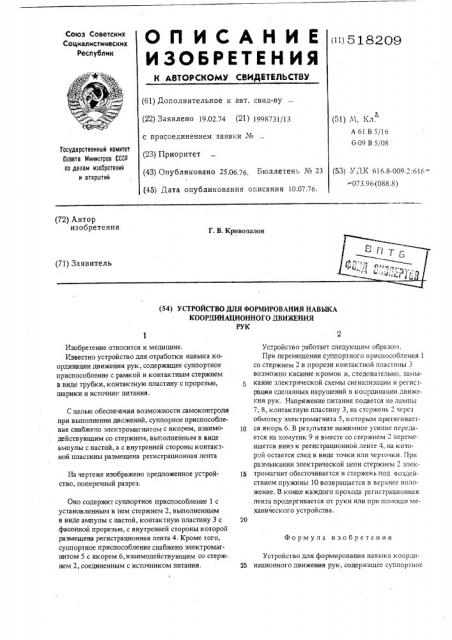

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К А8ТОРСКОМУ С8ИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 518209 (61) Дополнительное к авт. свид-ву (22) Заявлено 19.02.74 (21) 1998731/13 с присоединением заявки Ме (23) Приоритет (43) Опубликовано 25.06,76 Бюллетень М 23 (45) Дата опубликования описания 10.07.76. (51) Ч

А 61 В 5/16

G09 В 5/08

Государственный комитет

Совета Министров СССР па делам изобретений н открытий (72) Автор изобретения

Г. В. Кривопалов (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ. НАВЫКА

КООРДИНАЦИОННОГО ДВИЖЕНИЯ

РУК

Устройство работает следующим образом.

При перемещении суппортного приспособления 1 со стержнем 2 в прорези контактной пластины 3 возможно касание кромок и, следовательно, замыкание электрической схемы сигнализации и регистрации сделанных нарушений в координации движения рук. Напряжение питания подается на лампы

7, 8, контактную пластину 3, на стержень 2 через обмотку электромагнита 5, которым притягивает10 ся якорь 6. В результате нажимное усилие передается на хомутик 9 и вместе со стержнем 2 перемещается вниз к регистрационной ленте 4, на которой остается след в виде точки или черточки. При размыкании электрической цепи стержнем 2 элек1в тромагнит обесточивается и стержень под воздействием пружины 10 возвращается в верхнее положение. В конце каждого прохода регистрационная лента продергивается от руки или при помощи механического устройства.

Формула изобретения

Устройство для формирования навыка коорди25 национного движения рук, содержащее суппортное.

Изобретение относится к медицине.

Известно устройство для отработки навыка координации движения рук, содержащее суппортное приспособление с рамкой и контактным стержнем в виде трубки, контактную пластину с прорезью, шарики и источник питания.

С целью обеспечения возможности самоконтроля при выполнении движений, суппорное приспособление снабжено электромагнитом с якорем, взаимодействующим со стержнем, выполненным в виде ампулы с пастой, а с внутренней стороны контактной пластины размещена регистрационная лента

На чертеже изображено предложенное устройство, поперечный разрез.

Оно содержит суппортное приспособление 1 с установленным в нем стержнем 2, выполненным в виде ампулы с пастой, контактную пластину 3 с фасонной прорезью, с внутренней стороны которой размещена регистрационная лента 4. Кроме того, суппортное приспособление снабжено электромагнитом 5 с якорем 6, взаимодействующим со стержнем 2, соединенным с источником питания. (53) У Д К 616.8-009.2: 616073.96 (088.8) 518209

Составитель Л. Соловьев

Техред А. Богдан Корректор М. Руснак

Редактор А. Бер

Заказ 1917g41 Тираж 629 Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 приспособление с установленным в нем стержнем, соединенным с источником тока, и контактную пластину с фасонной прорезью, о т л и ч а ю щ е е ся тем, что, с целью обеспечения возможности самоконтроля при выполнении движений, суппортное приспособление снабжено электромагнитом с якорем взаимодействующим со стержнем, выполненным в виде ампулы с пастой, а с внутренней стороны контактной пластины размещена регистрационная лента.
