Реферат

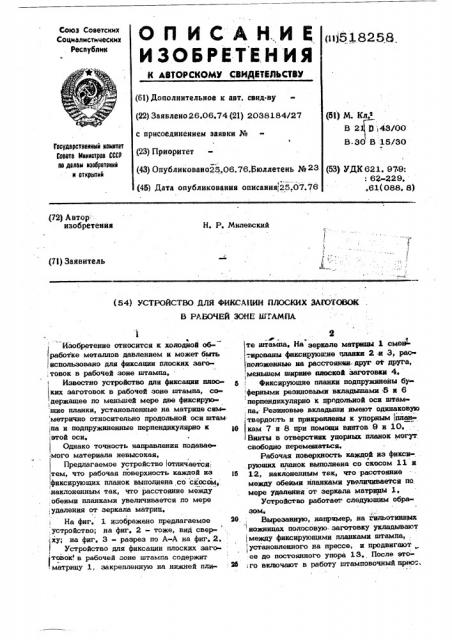

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ

Союз Советских

Социалистических

Реслублин (»j5 1 8258. (6l) Дополнительное к авт, саид-ву (22) Заявлено 26.06.74 (21) 2038184/27 с присоединением заявки № (6l} М. Клн

В 2 П 43/00

В ЗО B:15/30

Государственный номнтет

Совета Министров СССР но делам изобретений н отирытнй (2З) Приоритет (43) Опублнковано25,06.76.бюллетень № 23 (4б) Дата опубликования описания 25.07.76 (53) УДК 621. 979:

: 62-229. .61(088. 8) (72) Автор изобретения

Н. Р, Милевский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПЛОСКИХ 3АЙИОВОК

В РАБОЧЕЙ ЗОНЕ Ш ТАМПА

%

Изобретение относится к холодной об,работке металлов давлением и может быть использовано для фиксации плоских заго,.товок в рабочей зоне штампа, . ! Известно устройство для фиксации плоо ! ких заготовок в рабочей зоне штампа, со,держащее по меньшей мере две фиксирую щие планки, установленные на матрице сим метрично относительно продольной оси штам.

,па и подпружиненные перпендикулярно к р ,этой оси.

Однако точность направления подавае мого материала невысокая.

Предлагаемое устройство !отличается, Ф тем, что рабочая поверхность каждой из тб ,фиксирующих планок выполнена,со скосом, наклоненным так, что расстояние между обеими планками увеличивается по мере

;,удаления от зеркала матриц, На фиг. 1 изображено предлагаемое ЯО, устройство; на фиг. 2 - тоже, вид свер. ху; на фиг. 3 - разрез по А-А на фиг. 2.

Устройство для фиксации плоских заго товок! в рабочей зоне штампа содержит матрицу 1, закрепленную на нижней пли2 Рч

Л те штампа, На зеркале MerpsQht 1 смоевт-ированы фикси уюп:ие ттланки 2 и Зф рас положенные на расстоян«и друг друга

1 меньшем ширине плоской заготовки 4.

Фиксирующие планки подпружинены бу ферными резиновыми вкладышами .5 и 6 перпендикулярно к продольной оси штам, па.. Резиновые вкладыши имеют одинаковую твердость и прикреплены к упорным 1цлан ! кам 7 и 8 при помощи винтов 9 и 10.

Винты в отверстиях упорных планок могут. свободно перемешаться.

Рабочая поверхность каждой из фикси.рующих планок выполнена со скосом 11 s

12, наклоненным так, что расстояние между обеими планками увеличивается по мере удаления от зеркала матрицы 1.

Устройство работает следующим образом, Вырезанную, например, на гильотинных

1ножницах полосовую заготовку укладывают

I между фиксирующими планками штампа, .

1 установленного на прессе, и продвигают „ ее до постоянного упора 13. После его;го включают в работу штамповочный прес;, С

4 и конечном счете, позволяет «с ió÷à.rü нкпримеру 1ц)и безотходной иля мюлООтход иой штамповками строго, попере "но симметричные детали.

Устройство дли фиксации плоскик заготовок в ра,,очей эона утампа, содержащее ® по меньшей мере двв нацравлякицие нланий, установленные на матрице сне лрично относительно продольной оси штампа и подпружиненные перпендикулярно ., етой оси, о т л и ч а ю щ е е с я тем, что, с це16 лью повышения точности направлении пода ваемого материала, рабочая поверхность каждой иэ фиксирующих планок выполнена со скосом, наклоненным таким образом, чго рас. стояние между обеими планками увеличивает

31 ся по мере удаления от зеркала матрицы.

3 с)18 )5, При движении полэуна пресса вниз пуансон 14 доходит до плоской заготов. и 4 и начинает давить на нее. Под действием пуансона эаго-овка, скользя своими боко выми кромками по наклонным поверхнос, тям фиксирующих nrrsaoa, раздвигает их и org825pBMesso автоматически попщжчно цвнтрируетса относительно плоскости симметрии рабочего отверстиа 18 матрицы 1: опускаетса до рабочей поверхности ее и останавливаетса. Пуансон при своем дальнейшем движении лроиэводнт вырубку детали.

TaKas автоматическая центрация плос ких заготовок в предлагаемом штампе обеспечивает более симметричное нк расположение относительно рабочего отверстия матрицы на пОзиции штамповки, полное ис илючение влияния на симметричность рас положения заготсеок н попя доиуска на неточность иэготовлениа m ширины. А ето

Формула изобретения

51 8258

Составитель Ю. Жавронков

Редактор Т. Шагова Техред Н. Андрейчук Корректор 1А. Лакида

Заказ 2500/292 Тираж 1067 Подписное

UHHHflH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, I.. Ужгород, ул, Проектная, 4
