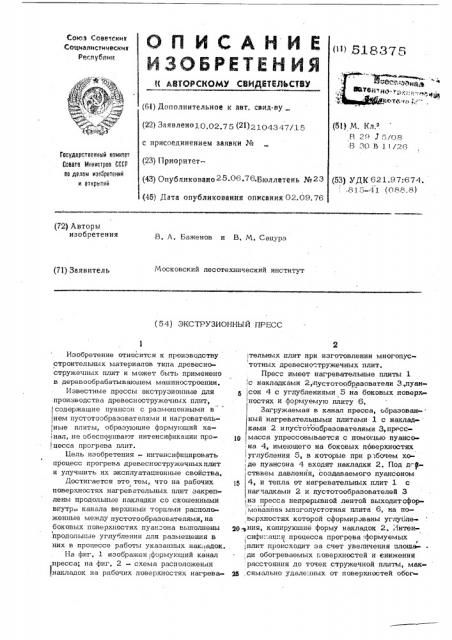

Союз Советских
Социалистических
Республик (> ) 5183 уд с
- ф .< .,,„, .ъ
ЩУА «I. т и .и
Т м те. Ф:н 1 (6е) Дополнительное к авт. свид-ву (22} Заявлено10,02.75 (21)2104347/15 с присоединением заявки № (23) Приоритет(43) Опубликовано25 06 76.Áþëëåòåíü №23 (45) Дата опубликования описания 02.09.76 (51) M. Кл.а, B 29 J,5/08
Б 30 В ).1/26
Гасударстееннн1й комитет
Совета Министров СССР па делам изааретений и открытий (53) У ДК 6 2 1 9 7:6 74
8) 5-41 (088.R} (72) Авторы изобретения
В. Л, Баженов и В. М, Сацура
Московский лесотехнический институт (71) Заявитель (54) ЭКСТРУЗИОННЪ|Й ПРЕСС
Изобретение относится к производству строительных материалов типа древесностружечных плит и может быть применено в деревообрабатывающем машиностроении.
Известные прессы экструзионные для производства древесностружечных плит, } содержащие пуансон с размещенными в
1нем пустотообразователями и нагреватель ные плиты, образующие формующий ка .нал, не обеспечивают интенсификации про} цесса прогрева плит.
Бель изобретения - интенсифицировать процесс прогрева древесностружечных плит и улучшить их эксплуатационные свойства, Достигается это тем, что на рабочих г поверхностях нагревательных плит закреплены продольные накладки со скошенными внутр канала верхними торцами расположенные между пустотообразователями, на боковых поверхностях пуан=она выполнены
1 продольные углубления для размещения в них в процессе работы указанных нак.гладок.
На фиг. 1 изображен формующий канал
l пресса; на фиг. 2 — схема расположения накладок на рабочих поверхностях нагрева1тельных плит при изготовлении многопустотных древесностружечных плит.
Пресс имеет нагревательные плиты 1 с накладками 2,пустотообразователи З,пуан ;сон 4 с углублениями 5 на боковых поверх
1 ностях и формуемую плиту 6.
Загружаемая в канал пресса, образован- ный нагревательными плитами 1 с наклад- ками 2 ипустотообразователями 3,пр .сс»и 1масса упрессовывается с помощью пуансона 4, имеющего на боковых пбверхностях
1углубления 5, в которые при рабочем хо, де пуансона 4 входят накладки 2, Под д"й ствием давления, создаваемого пуансоном
1н 1, и тепла от нагревательных плит 1 с на» чадками 2 и пустотообразователей 3 из пресса непрерывной лентой выходитсформованйая многопустотная плита 6, на поверхностях которой сформир»ваны углублеg(} ания, копирующие форму накладок 2, Интенсифи .ациq процесса прогрева .формуемых
1 * г плит происходит за счет увеличения плоша
:ди обогреваемых говерхностей и снижения расстояния до точек стружечной плиты, макрб,симально удале»тных от поверхностей обопрева. Строительные конструкции, например 1
1 панели дтл стандартного домостроения из многопустотных плит с углублениями на поверхностях, после их облицовки древесноволокнистой плитой имеют повышенные теп-, ло . и звукоизоляционные свойства.
Формула изобретения
Экструзионный пресс для производства древесностружечных плит, содержащий пуан- сон с размещенными в нем пустогообразс вателями и нагревательные плиты, образую-» щие формующий канал, о т л и ч a ioш и Й с я тем, что, с целью интенсифика-: ции процесса прогрева древесностружечных клит и улучшения их эксплуатационных . свойств, на рабочих поверхностях нагрева( тельных плит закреплены продольные на.кладки со скошенными внутрь канала-,верх кими торцами, расположенные между пусто@ тообразователями, а на боковых поверхностях пуансона выполнены продольные уг-. лубления для размещения в них в процессе работы указанных накладок.
519375
Составитель В. Саиура
Редактор О. Стенина Техред М. У цкович: Корректор g1. Мельниченко м ir
Заказ 2262/253 Тираж 814 Подписное
ЦНИИПИ Государственного комитета Совета Министров С<.СР но делам изобретений и открытий
113035, Москва, Ж35, Раушскаа наб., д, 4f 5
Филиал ППП "Патент", г. Ужгород, ул. Проектнаи,
