Класс 47 f, 27;

80 э., 47

М 51889

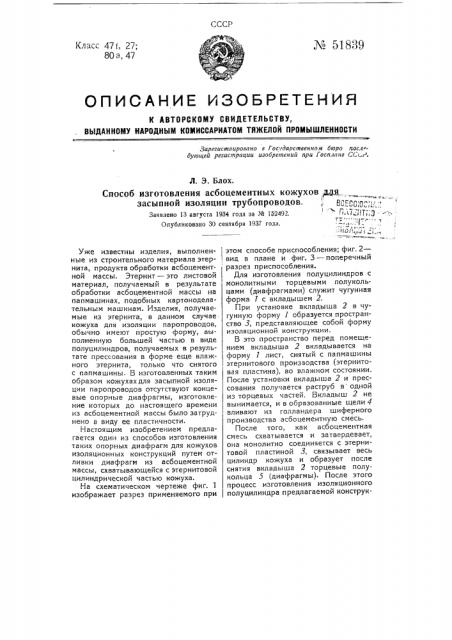

ОПИСАНИЕ ИЗОБРЕТЕНИ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

3арегистоировпно в Гос1 дарственном бюро иосл»сующей регистрации изобретений при Госплпне СС<.r .

Л. Э. Блох.

Способ изготовления асбоцементных кожухов щи засыпной изоляции трубопроводов.,, у сpg п - „., Заявлеио 13 августа 1934 года за № 152492. -,, IT„,"Ä --.

Опубликовано 30 сентября 1937 года.

:- ",уи ;.,,ч

Уже известны изделия, выполненные из строительного материала этернита, продукта обработки асбоцементной массы. Этернит — это листовой материал, получаемый в результате обработки асбоцементной массы на папмашинах, подобных картоноделательным машинам. Изделия, получаемые из этернита, в данном случае кожуха для изоляции паропроводов, обычно имеют простую форму, выполненную большей частью в виде полуцилиндров, получаемых в результате прессования в форме еще влажного этернита, только что снятого с папмашины. В изготовленных таким образом кожухахдля засыпной изоляции паропроводов отсутствуют концевые опорные диафрагмы, изготовление которых до настоящего времени из асбоцементной массы было затруднено в виду ее пластичности.

Настоящим изобретением предлагается один из способов изготовления таких опорных диафрагм для кожухов изоляционных конструкций путем отливки диафрагм из асбоцементной массы, схватывающейся с этернитовой цилиндрической частью кожуха.

На схематическом чертеже фиг. 1 изображает разрез применяемого при этом способе приспособления; фиг. 2—

1, вид в плане и фиг. 3 — поперечный разоез приспособления.

Для изготовления полуцилиндров с монолитными торцевыми полукольцами (диафрагмами) служит чугунная форма 1 с вкладышем 2.

При установке вкладыша 2 в чугунную форму 1 образуется пространство 3, представляющее собой форму изоляционной конструкции.

В это пространство перед помещением вкладыша 2 вкладывается на форму 1 лист, снятый с папмашины этернитового производства (этернитовая пластина), во влажном состоянии.

После установки вкладыша 2 и прессования получается раструб в одной из торцевь1х частей. Вкладыш 2 не вынимается, и в образованные щели 4 вливают из голландера шиферного производства асбоцементную смесь.

После того, как асбоцементная смесь схватывается и затвердевает, она монолитно соединяется с этернитовой пластиной 3, связывает весь цилиндр кожуха и образует после снятия вкладыша 2 торцевые полукольца 5 (диафрагмы). После этого процесс изготовления изоляционного полуцилиндра предлагаемой конструк
