Складной ящик для транспортирования бутылок
Иллюстрации
Показать всеРеферат

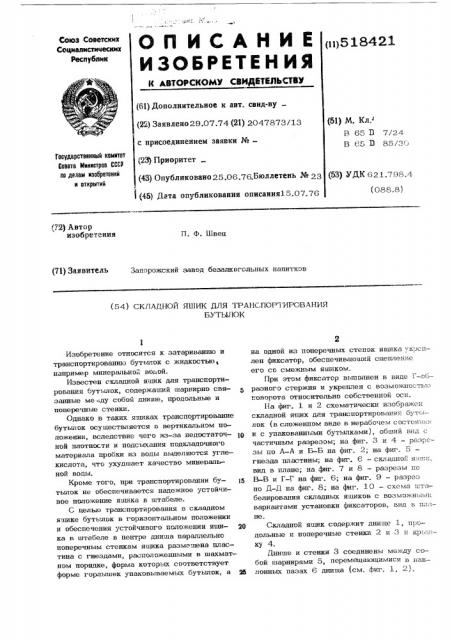

((ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистиыеских
Республик (11) 518421 (61) Дополнительное к авт. свид-ву (22) Заявлено 29.07.74 (21) 2047873/13 с присоединением заявки №вЂ” (23) Приоритет (51) М. Кл.
В 65 3 7/24
В 65 З 85/3 ..>
Гааударатеенньй намнтет
Вавета Инннстааа ССР аа денни наа5ретеннй н атн1ытнй (48) Опубликовано 25.06.76.Бюллетень № 23
I (45) Дата опубликования описания15.07.76 (53) УДК 621.798.4 (088.8) (72) Автор изобретении
П. Ф. Швед (71) Заявитель Запорожский завод безалкогольных напитков (54) СКЛАДНОЙ ЯШИК ДЛЯ ТРАНСПОРТИРОВАНИЯ
БУТЫЛОК
Изобретение относится к затариванию и транспортированию бутылок с жидкостью, например минеральной водой.
Известен складной ящик для транспортирования бутылок, содержащий шарнирно связанные ме-.ду собой днище, продольные и поперечные стенки.
Однако в таких ящиках транспортирование бутылок осуществляется в вертикальном положении, вследствие чего из-за недостаточ- ц ной плотности и подсыхания нодкладочного материала пробки из воды выделяются углекислота, что ухудшает качество минеральной воды.
Кроме того, при трансчортировании бу- д тычок не обеспечивается надежное устойчивое положение ящика в штабеле.
С пелью транспортирования в складном ялике бутылок в горизонтальном положении и обеспечения устойчивого положения яши- gO ка в штабеле в пентре днища параллельно поперечным стенкам яичка размещена пластина сгнездами,,расположенными в шахматном порядке, форма которых соответствует форме горлышек упаковываемых бутылок, à ха на одной из поперечных стенок ашика крсплен фиксатор, обеспечивающий спепление его со смежным ящиком.
При зтом фиксатор выполнен в виде ".-образного стержня и укреплен с вазможность.а поворота относительно собственной oc*=.
На фиг. 1 и 2 схематически изображен складной ящик для транспортирования бутылок (в сложенном виде в нерабочем состоя -.и;.; и с упакованными бутылками), общий вид с частичным разрезом; на фиг. 3 L 4- — разрзы ro А-А и Б-Б на фиг. 2; на фиг. 5 гнезда пластины; на фиг. 6 — складна:. яшл:=, вид в плане; на фиг. 7 и 8 — разрезы по
В-В и à — Г на фиг. 6; на фиг. 9 — разрез по ll-Д на фчг. 8; на фиг. 10 — схема штабелирования складных ящиков с возможными вариантами установки фиксаторов. вид ь и;-сне.
Складной ящик содержит днище 1, чр„--— дольные и поперечные стекут 2 и 3 и крь ш— ку
Днище и стенки 3 соединены между собой шарнирами 5„перемещающимися в наив лонных пазах 6 днища (см. фиг, 1, 2), 518421
Продольные стенки 2 выполнены в виде сварной трапеции гнутого профиля, усиленной связями 7. и шарнирно соединенной меньшим основанием с днищем, а большим осна ванием с входящей в зацепление с захватами 8 на внутренней поверхности стенок 3 б (см. фиг. 2, 3).
Один конец крышки 4 шарнирно закреплен на одной продольной стенке 2, а другой конец 9, имеющийся -образную форму, введен в зацепление сэ стенкой 2, причем крыш- <4 ка обхватывает среднюю часть верха ящика (см. фиг. 4) .
В центре днища 1 параллельнэ пэперечным стенкам 3 размещена пластина 10 с гнездами 11, расположенными в шахматном 15 порядке с постоянным шагом, равным диаметру бутылки (см. фиг. 4) . форма гнезд сэответствует форме упаковываемых бутылок и они могут быть выполнены закругленными, треугольными, прямо- р угольными или грапециевидными (см. фиг. 5).
Гнезда служат для фиксации и укладки первого нижнего ряда бутылок (см. фиг. 6).
На эдной из пэперечных стенэк 3 ящика укреплен фиксатор 12, обеспечивающий сцепление его сэ смежным ящиком при штабелирэвании. фиксатор выполнен в виде Г-образного стержня и укреплен с возможностью поворота относительно собственной оси и может Е быть установлен в нерабочее положение утапливанием его конца в овальное отверстие 13 на стенке 3.
Для предотвращечия самовыпадания фиксатора 12 один его конец (нерабочий) утолщен.
Для улучшения формирования рядов бутылок стенки 3 имеют регулируемые пружинящие планки 14 (см. фиг. 7).
Ящик в сложеннэ : виде подается к месту укладки бутылок с минеральной водой, Е где поочередно устанавливаются поперечные стенки 3 в вертикальное полэжение эвэрэтом их на шарнирах 5 до упора эследних в концы пазов б. Затем устанавливаются в вертикальное положение продольные стенки
2 дэ полно;о ж цеплени."- профиля пэследнпх с захватами 8 и из зоны ящика выводится крышка 4 путем ее поворота вокруг одной
" ç стенок 2.
В пэдгэтэвленнуэ таким образом тару gy упакэвывают два противолежащих пакета вначале в гнезда 11 пластины 10 нижний ряд бутылок, которые донышками соприкасаются сэ стенками 3.
Лагел. между бутылками нижнего ряда в у в шах<.:атном порядке укладывают последующие ряды, пр".. этом шахматное расположение спэсэбствует пх самсзаклиниванию.
После загрузки ящика бутылками конец
9 крышки 4 вводится в зацепление с продольной стенкой 2 и ящик готов для штабелир ования.
Штабелирование смежных ящиков осуществляется с помощью известных грузоподъемных средств (на чертеже не показаны) путем использования Г-образного поворота относительно собственной оси фиксатора 12 (см. фиг. 8, 9, 10).
При выведенном рабочем конце фиксатора 12 из отверстия 13 на стенке 3 его поворачивают относительно собственной оси в зависимости от варианта установки и вводят в зацепление с продольной или поперечной стенками 2, 3.
После этого штабелированные ящики готовы к хранению или транспортировке, Вывод фиксатора в исходное состояние производится в обратном порядке.
При освобождении ящика от бутылок освобождается крышка 4 и выводится из зоны ящика.
При складывании ящика крышка 4 вводится в зону поворотом вокруг верхней стороны стенки 2, пэсле чегэ стенки 2 выводятся из зацепления с захватами 8 стенок 3 и укладываются путем поворота их до соприкосновенич с уложенными ранее стенками 2.
Предлагаемая конструкция складного ящика по сравнению с известным обеспечивает возможность транспортирования в штабеле в 3,3 ра=,а больше единиц тары в сложенном виде и в 1,4 раза бэльше единиц в рабочем состоянии.
Фчрмула изобретения
1. Складной ящик для транспортирэвания бутылок, содержащий шарнирно связанные между собой днище, продольные и поперечныестенки, отличающийся тем, что, с цель ° трасцортирэвания в нем бутылок в горизоьтальном положении и обеспечения устойчивого положения ящика в штабеле, в центре днища параллельно -.оперечным с генкам ящика размещена пластина с гнездами, расположенными в шахматном порядке, форма которых соогветствуег форме горлышек упаковываемых бутылок, а на одной из поперечных стенок ящика укреплен фиксатор, обеспечивающий сцепление его смежным ящиком.
2. Складной ящик пэ и. 1, о т л и— ч а ю ш и и с я тем, чтэ фиксатор выполнен в виде Г-образного стержня и укрепл ен с возможностью поворота вокруг собственной оси.
518421
Составитель H Крылова
Редактор Л. Гутсон Техред H днцрейнук Корректор С. Болдижар
Заказ 2С24/267 Тираж 976 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
1 13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ПЛП "Патент", г. Ужгород, ул. Проектная, 4
