Устройство для подвешивания и перемещения электрокабеля тельфера

Устройство для подвешивания и перемещения электрокабеля тельфера

Иллюстрации

Показать все

Реферат

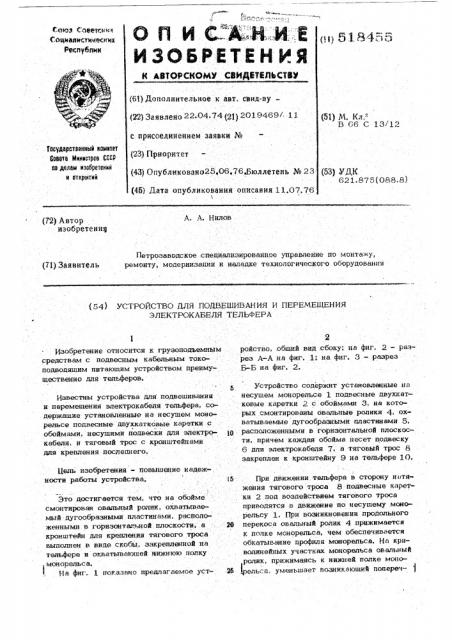

О Л И C. A .-H.:.:È. Е

ИЗОБРЕТЕНИЯ

Союз т". .оветскк

Соцналистичесиии

Респубпнк (< i ) 5 1. 8 4 ".. 3 (б1) Дополнительное к авт. свид-ву(22) Заявлена 22 04 74 (2f) 20194691, 11 (51) М. Кл. -

В 66 С 13/12 с присоединением заявки № (23) Приоритет (43) Опубликовано25.06.76.Бюллетень № 23

Государстаениый иаиитет

Севка Министров СССР в делам изабретений и 6ткрЫтий (53) УДК

621.875(088 8) (45) Дата опубликования описания 11,07.76 Ъ

А. A. Нилов (72) Автор изобретения

Петроэаводское специализированное управление по монтажу, ремонту, модернизапии и наладке технологического оборудования (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДВЕШИВАНИЯ И ПЕРЕМЕЩЕНИЯ

ЭЛЕКТРОКАБЕЛЯ ТЕЛЬФЕРА

Изобретение относится к груэоподъемным средствам с подвесным кабельным токоподводящим питающим устройством преимущественно для тельферов.

Известны устройства для подвешивания и перемещения электрокабеля тельфера, содержащие установленные на несущем монорельсе подвесные двухкатковые каретки с обоймами, несущими подвески для электрокабеля, и тяговый трос с кронштейнами для крепления последнего, Цель изобретения — повышение надежности рабо;гы устройства, Это достигается тем, что на обойме смонтирован овальный ролик, охватываемый дугообразными пластинами, расположенными в горизонты..ьной плоскости-, а кронштейн для крепления тягового троса выполнен в виде скобы, закрепленной на тельфере и охватывающей иихптюю полку монорельса.

На фиг. 1 показано предлагаемое уст2 ройство, .общий вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 — разрез

Б-Б на фиг. 2.

Устройство содержит установленные на несущем монорельсе 1 подвесные двухкатковые каретки 2 с обоймами 3, на которых смонтированы овальные ролики +, охватываемые дугообразными пластинами 5, 1О расположенными в горизонтальной плоскости, причем каждая обойма несет подвеску

6 для электрокабеля 7, а тяговый трос 8 закреплен к кронштейну 9 на тельфере 10, l5 При движении тельфера s сторону натяжения тягового троса 8 подвесные каретки 2 под воздействием тягового троса приводятся в движение по несущему монорельсу- 1. При возникновении продольного

2О перекоса овальный ролик 4 прижимается к полке монорельса, чем обеспечивается обкатывание профиля монорельса. На криволинейных участках монорельса овальный ролик, прижимаясь к нижней полке моно25 ьса, уменьшает возникающий попереч3 ный перекос каретки так, что реборда верхнего катка никогда не выходит за верхнюю кромку нижней полки профиля монорельса, тем самым обеспечивается перемещение кареток без излишнего трения.

lgpa движении тельфера в сторону, обратную натяжению тягового троса, кронштейн воздействует на дугообразную пластину ближайшей подвесной каретки, а при дальнейшем движении каретки сближаются в ряд и проталкиваются тельфером по монорельсу с помощью кронштейна так, что дугообразные пластины смежных кареток взаимодействуют друг с другом, обеспечивая свободное обкатывание кареток по монорельсу.

5l8455

Формула изобретении я

Устройство для подвешивания и переме-щения злектрокабеля тельфера, содержащее установленные на несущем монорельсе подвесные двухкатковые каретки с обоймами, несущимй подвески для электрокабеля, и тяговый трос с кронштейнами для крепления последнего, отлич ающееся тем, что, с целью повышения надежности рабо® ты устройства, на обойме смонтирован овальный ролик, охватываемый дугообразными пластинами, расположенными в горизонтальной плоскости, а кронштейн для крепления тягового троса выполнен в виде скобы, 16 закрепленной на тельфере и охватывающей .нижнюю полку монорельса.

518 55 („оставитель Д. Максимова

Редактор H. Козлова Техред:И. Ковач Корректор ..А. Лакида

Заказ 2631/286 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, -4/5

Филиал ППП "Патент". r. Ужгород, ул. Проектная. 4
