Порошок для опудривания глинистых гранул керамзитного гравия

Порошок для опудривания глинистых гранул керамзитного гравия

Иллюстрации

Показать все

Реферат

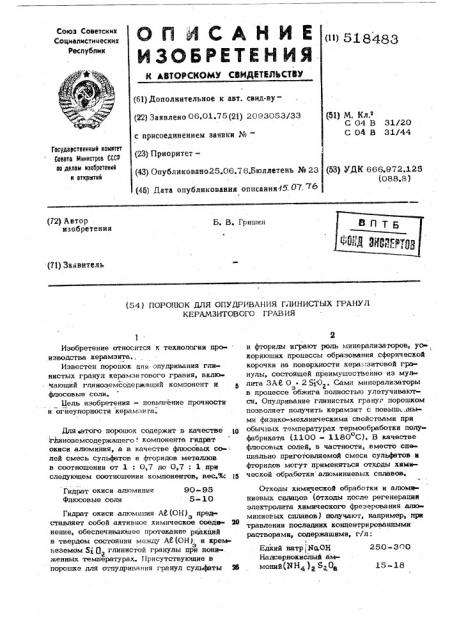

О Й А C А Н И Е пц б1,, д

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (6l) Дополнительное к авт. свнд-ву(22) Заявлено 06.01.75 (21) 2093053/33 с присоединением заявки №вЂ” (51} М. Кл.

С 04 В 31/20

С 04 В 31/44 (23) Приоритет—

Гасударственный квинтет

6вввтв Инннетувв 6Ю

w делам неебретеннВ н втнрытнй (53) УДЫ 666,972,125 (088,8) (43) Опубликоваио25.06.7 6.Бюллетень № 23 (45) Дата опубликования описаиия45. 07, 7 -> (72) Автор изобретении

Б. B. Гришин (71) Заяви гель (54) ПОРОПЮК ДЛЯ ОПУДРИВАНИЯ ГЛИНИСТЫХ ГРАНУЛ

КЕРАМЗИТОВОГО ГРАВ ИЯ

Гидрат окиси алюминия

Флюсовые соли

90-95

5-10

1Изобретение относится к технологии про- . изводства керамэита., Известен порошок цля опудривания глинистых гранул керамзитового гравия, включающий глиноземсодержащнй компонент н флюсовые соли.

Цель изобретения - повып ение прочности и огнеупорности керамзига. йля этого порошок содержит в качестве lg ,:г тиноэемсодержащего . компонента гидрат окиси алюминия, а в качестве флюсовых со- лей смесь сульфатов и фторидов металлов в соотношении от 1: 0,7 до 0,7: 1 при следующем соотношении компонентов, вес.%: 1а

Гидрат окиси алюминия Ай(GH) пред» э ставляет собой активное химическое соеди- 29 нение, обеспечиваюшее протекание реакций в твердом состоянии между АЙ(ОН): и кремнеземом 510 глинистой гранулы при пони-. женных температурах. Присутствующие в порошке для отпудривания гранул сульфаты 25

2 и фториды играют роль минерализаторов, уо коряющих процессы образований сферической корочки на поверхности кераызитовой гранулы, состоящей преимущественно иэ муллита 3Ас, 0 ° 2 Я0 . Сами минерализаторы

S в процессе обжига полностью улетучиваются. Опудривание глинистых гранул порошком позволяет получить керамэит с повыш ными физико-механическими свойствами при обычных температурах термообработки полуфабрикатд (1100 — 1180 С). В качестве флюсовых солей, в частности, вместо специально приготовляемой смеси сульфатов и фторидов могут применяться отходы химической обра.боткн алюминиевых сплавов.

Отходы химической обработки и алюминиевых сплавов (отходы после регенерации электролита химического фрезерования алю миниевых сплавов) получают, например, при травлении последних концентрированными растворами, содержащими, г/л: !

Едкий натр I HaQH 250-300

Надсернокислый аммй(ОЯ„) G,О, 15-18 аа Ридрат окиси алвщнММв .

Флюоовые соли

Реактор А. Мороз ее Техреду О. )дуговая: . М>рект Р

Закаэ 2280/245 Тираж 752 . Подпис юе

ЦНИИПИ Государственного квмитета Cosere Мнннстров СССР уиь делам иаобр етений и - рытнй

113035, Москва, ЖЗ5, Раушскаа наб д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Тиосульфат натрияЯ(х Ь О % 25-ЗО

Ивуводный фтористый калий KF Г.НР

6-8

Растворы при травлении алюминиевых сплавов имеют обычно температуру 85—

90 С, В процесс травлении образуются в о значительных количествах алюминаты начрия ga AP О которые самопроизвольно лагаются в щелочном растворе (шламе) на

Na.0Í и Af(%H), оседающие в виде тонкодисперсного порошка на дно емкости. После регенерации щелочей (электролита) из шла:ма путем водной отмывки и отделения и;елочного раствора для дальнейшего иполь зсяйння получаеу6я шлам сметанообразной консистенции, твердан фаза которого содержит 9Сь-95% АВ(ОН1 и 5- 10% сульфатов (Ма 50 йОН О н цр.) и фгоридов (ЫР, КР gp Q ). Дальнейшей отмывкой водо";.

Формула изобретения

Порошок дла опудриваниа глннистыл-1.ранул кэрамзитового гравия, включающий гли ноземсодержаший компонент и флюсорые соли, о т л и ч а ю щ и и с а тем, что, с, целью повышения прочности. а огнеупорное ти керамзита, он содер...ит в:йачеетве глв4 шлама, удалением жидкой фазы и после-, дующей сушкой получают гндрат алюминий

АР(ОИ) с незначительйым количеством. ийз шс укаэанных мннерализаторов.

Физико-механические сэойства керамзнтового гравия, полученного из глинистого сырья при 1100 - 1180 С с применением в качестве опудриваккпего материала смеси, гндрата окиси алюминия и фчюсовйх солей приведены в. таблице.

Применение для опудриваниа глинистых гранул порошка, содержащего 90-95% химически активноге гидрата алюминия АИ(ОН)

1а е S-10% фалосевььа свеев в виве сульфатов и фторидов, нозвофиет значит< льно увели„ (на 79-.90%) н,огнеУпоРность керамзита при одновременном понижении температуры обжига до 11CK)-. 1180 С, о

ЙбэемсодержФая Ь) компонента гидрат окне щ си алюминия, а в качестве флюсоЬых солей смесь сульфатов - фторидов металлов s соотношении от 1: 0,7 до 0,7: 1 при следую» шем соотношении коьщонентав," вес.%:
