Реферат

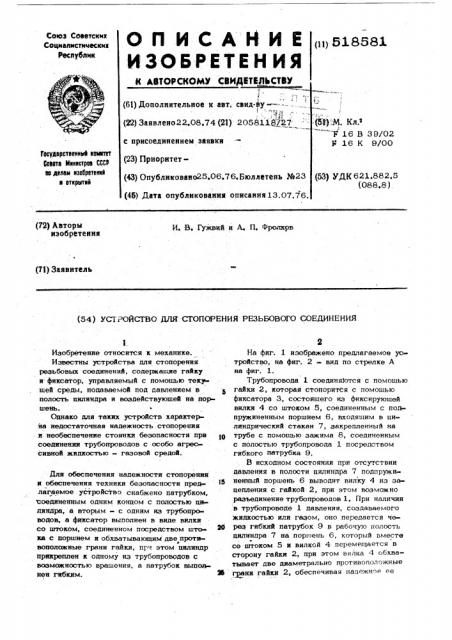

(11) 518581

ОП ИСАЙИ Е

ИЗОВРИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистиимескик

Республик (61) Дополнительное к авт. св (22) Заявлено 22.08.74 (21) 2 с присоединением заявки (23) Приоритет(43) Опублнновано25,06.76. Б

)Я. Кл.е

М 1 б В 3 9/02

И 16 К 9/00

Государотееннва комитет

Совете Минкстрое СССР оо делам изаоретений и открытий

) УДК 621. 88 2. 5 (088,8 ) (46) Дата опубликования оп (72) Авторы изобретения

И. В. Гужвнй и А. П. Фролков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТОПОРЕНИЯ РЕЗЬБОВОГО СОЕДИНЕНИЯ

Изобретение относится к механике.

Известны устройства для стопорения резьбовых соединений, содержанле гайку и. фиксатор, управляемый с помошью текушей cpem,<, подаваемой под давлением в полость цилиндра и воэдействуюшей на поршень. с

Однако для таких устройств характерна недостаточная надежность стопорения и необеспечение стоянки безопасности при то соединении трубопроводов с особо агрессивной жидкостью - газовой средой.

Для обеспечения надежности стопоренни и обеспечения техники безопасности предлагаемое устройство снабжено патрубком, соединенным одним концом с полостью цилиндра, а вторым - с одним из трубопроводов, а фиксатор выполнен в виде вилки со штоком, соединенном посредством што ка с поршнем и обхлатываюшим две протиФ воположные грани гайки, прч этом цилиндр прикреплен к одному из трубопроводов с возможностью врашения, а патрубок выполнен гибким. ЯВ

На фиг. 1 изображено предлагаемое устройство, на фиг. 2 — вид по стрелке А на фиг. 1.

Трубопровода 1 соединя3отся с помощью гайки 2, которая стопорнтся с помошью фиксатора 3, состояшего из фнксируюшей вилки 4 со штоком 5, соединенным с подпружиненным поршнем 6, входяшнм в цилиндрический стакан 7, закрепленный на трубе с помошью зажима 8, соединенным с полостью трубопровода 1 посредством гибкого патрубка 9.

В исходном состоянии при отсутствии давления в полости цилиндра 7 подпружиненный поршень 6 выводит вилку 4 из зацепления с гайкой 2, при этом возможно разьединенне трубопроводов 1. При наличии в трубопроводе 1 давления, создаваемого жидкостью или газом, оно передается через гибкий патрубок 9 в рабочую полость цилиндра 7 на поршень 6, который вместе со штоком 5 и вилкой 4 перемещается в сторону гайки 2, при этом вилка 4 обхватывает две диаметрально противоположные грани гайки 2, обеспечивая належн н Fe

518581 стопороние и невозмож лсть несанкционированного разьединения трубопроводов.

Формула изобретения

1. Устройство для стопорения резьбового соединения, содержащее гайку и фикса= тор, управляемый с помошью текушей среды, подаваемои под давлением в полость цилиндра и воздействующей на поршень,| о т л и ч а ю ш е е с я тем, что, с це» лью повышения надежности стопорения и обеспечения техники- безопасности при соединении трубопроводов с особо агрессивн ессивной жидкостно-газовой средой, находяшейся под давлением, оно снабжено патрубком, соединенным одним концом с полостью цилиндра, а вторым - с одним из упомянутых трубопроводов,, а фиксатор выполнен ввиде вилки со штоком, соединенной посредством шгока с п оршнем и охватывающей две диаметрально противоположные грани гайки.

2. Устройство по п. 1, о т л и ч а юш е е с я тем, что цилиндр прикреплен к, одному изсоединяемыхтрубопроводов с воз-. можностью вращения вокруг последнего.

3. Устройство по пп. l и 2i. о т л и— ,ч а ю ш е е с я тем, что патрубок выпол.нен гибким.
