Реферат

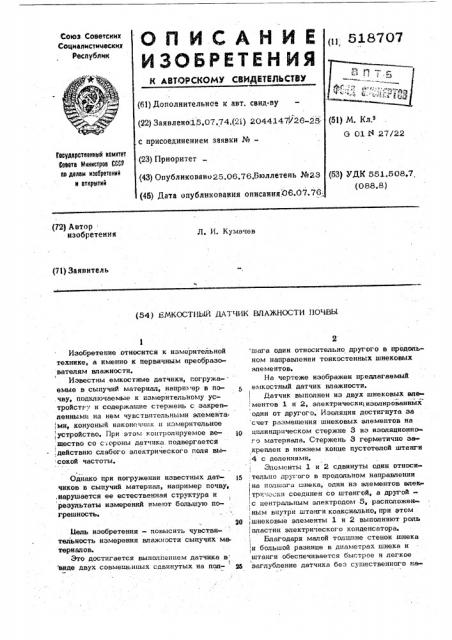

(и 518707

Сьюз Советских

Сьциалистииеских

Республик.*

/

/ (6}) Дополиительнсе к авт. свид-ву (22) Заявлено 15.07,74,(21) 2044 14 926-25. с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25,06.76.Бюллетень №23 (45) Дата опубликования описания. О6.07.76 . (51) М. Кл е

G 01 H 27/22

Геаударатненный камнтет

Саеата Мннистрае СССР па делам изобретений и атнрытий (53) УДК 551.508,7 (088.8) (72) Автор: изобретения

Л. И, Кумачев (71) Заявитель (54) ЬМКОСТНЫЙ ДАТЧИК BJIA)KHQCT> ИОт щ, Изобретение относится к измерительной технике, а именно к первичным преобразователям влажности.

Известны емкостные датчики, гогружа- емые в сыпучий материал, HBflpsh ep B по.чву, подключаемые к измерительному устройстгу и содержашие стержень с закрепленными на нем чувствительными элемента, ми, конуоный наконечник и измерительное устройство. При этом контролируемое ве, щество со с ороны датчика. подвергается ,действию слабого электрического поля вы сокой частоты.

Однако при погружении известных датчиков в сыпучий материал, например почву,,нарушается ее естественная структура и результаты измерений имеют большую погрешность.

Мель изобретения — повысить чувствительность измерения влажности сыпучих материалов.

Это достигается выполнением датчика в

I вяде двух совмешешсых сдвинутых на пол шага один относительно другого s предоль» ном направлении тонкостенных шнековых элементов.

На чертеже изображен предлагаемый емкостный датчик влажности.

Датчик выполнен из двух шнековых эле ментов 1 и 2, электрически, изолированных один от другого. Изоляция достигнута за счет размешения шнековых элементов на

1о цилиндрическом стержне 3 иэ изоляционно» го материала. Стержень 3 герметично закреплен в нижнем конце пустотелой штанги

;4 с делениями

Элементы 1 и 2 сдвинуты один относи:тельно другого в продольном напоавлении ! ! на полшага шнека, один из элементов элек» ! тричеcкn соединен со штангой, а другой с центральным электродом 5, расположен: ным внутри штанги коаксиально, при этом !

20, шнековые элементы Х и 2 выполняют роль

",пластин электрического конденсатора.

Благодаря малой толшине стенок шнека

,,и большой разнице в диаметрах шнека и штанги обеспечивается быстрое и легкое

g5 заглубление датчика без сушественного на518707.

Составитель А. Платова

Редактор О. Степина Техред С. Габовда Корректор..Д. Мельничеющ

Заказ 2683/285 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаС. ° д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 рушения естественнОй структуры исследуе,мого материала, например почвы.

При етом чувствительность датчика ока.- зывается сравнительно их сохой иэ-за боль шой суммарной поверхности каждого шнеко ного элемента.

Иинтовое расположение чувствительного элемента обеспечивает плановое и высотное; осреднение впажности и повышает достовер- ность измерений.

Формула изобретения

Емкостный датчик влажности почвы, содержаший стержень с закрепленными на нем

5 чувствительными элементами, конусный наконечник и измерительное устройство, о тл и ч а ю щ и и с s тем, что, с целью повышения чувствительности, он выполнен в виде двух совмешенных сдвинутых на пал-

39 шага один относительно другого в продоль.ном направлении и электрически изопировайя них тонкостенных шнековых элементов.
