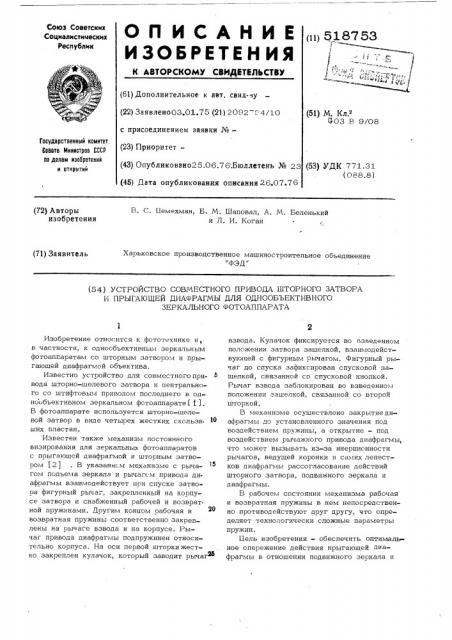

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11) 518753 (61) Дополнительное к авт. саид-чу (22) Заявлено03.01.75 (21) 2092 4/10 с присоединением заявки №(23) Приоритет— (43) Опубликовано25.06.76;Бюллетень № 23 (45) Дата опубликования описания 26.07.76 (51) М. Кл.

603 B 9/08

Государственный номитет

Соввта Министров СССР пв делам изооретений и открытий (53) УДК 771.31 (088.8) В. С. Бемехман, Б. М. Шаповал, А. М. Беленький и Л. И. Коган (72) Авторы изобретения

Харьковское производственное машиностроительное объединение

"ФЭД" (71) Заявитель (54) УСТРОЙСТВО СОВМЕСТНОГО ПРИВОДА ШТОРНОГО ЗАТВОРА

И ПРЫГАЮЩЕЙ ДИАФРАГМЫ ДЛЯ ОДНООБЪЕКТИВНОГО

ЗЕРКАЛЬНОГО ФОТОАППАРАТА

Изобретение относится к фототехнике и, в частности, к однообъективным зеркальныгл фотоаппаратам со шторным затворо.л и прыгающей диафрагмой объектива, Известно устройство для совместного привода шторно-шелевого затвора и центрального со штифтовым приводом последнего в однообъективном зеркальном фотоаппарате (1 ) .

В фотоаппарате используется шторно-шелевой затвор в виде четырех жестких скользя. ших пластин.

Известен также механизм постоянного визирования для зеркальных фотоаппаратов с прыгающей диафрагмой и шторным затвором (21 . В указаннс,м механизме с рычагогл подъема зеркала и рычагсм привода диафрагмы взаимодействует при спуске затвора фигурный рычаг, закрепленный на корпусе затвора и снабженный рабочей и возврат. ной пружинами. Доугим концом рабочая и возвратная пружины соответственно закреплены на рычаге взвода и на корпусе. Рычаг привода диафрагмы подпружинен относительно корпуса, На оси первой шторкижестко закреплен кулачок, который заводит рычаг взвода. Кулачок фиксируется во взведенном положении затвора защелкой, взаимодействующей с фигурным рычагом. Фигурный рычаг до спуска зафиксирован спусковой защелкой, связанной со спусковой кнопкой.

Рычаг взвода заблокирован во взведенном положении защелкой, связанной со второй шторкой.

В механизлле осуществлено закрытиедиафрагмы до установленного значения под воздействием пружины, а открытие — под воздействием рычажного привода диафрагмы, что может вызывать из-за инерционности рычагов, ведущей коронки и самих лепестков диафрагмы рассогласование действий шторного затвора, подвижного зеркала и диафрагмы.

В рабочем состоянии механизма рабочая и возвратная пружины в нем непосредственно противодействуют друг другу, что определяет технологически сложные параметры пружин.

Цель изобретения — обеспечить оптимален ное опережение действия прыгающей диафрагмы в отношении подвижного зеркала и

518753 раздельное целенаправленное действие рабочей и возвратной пружин.

Это достигется тем, что в устройстве совместного привода шторного затвора и прыгающей диафрагмы рычаги взводный б привода диафрагмы и фигурный свободно посажены на неподвижно укрепленном штыре корпуса затвора, причем рычаг привода диафрагмы, одно плечо которого подпружинено к рычагу взвода, а другое фиксирует собачкой фигурный рычаг и, в свою очередь, заблокировано спусковой защелкой, через систему рычаг-качающаяся планка контактирует со штифтовым элементом самой диафрагмы, рычаг взвода одним плечом, противоположным плечу, взаимодействующему с элементами первой и второй шторок, свя. зан возвратной пружиной с корпусом затвора и этим же плечом взаимодействует с рычагом подъема зеркала.

На чертеже изображена схема предлагаемого устройства.

На штыре 1, закрепленном на корпусе затвора, свободно посажены рычаг взвода 2, фигурный рычаг 3 и рычаг 4 привода диафрагмы, На рычаге 2 закреплена рабочая пружина 5, пружина 6 и возвратная пружина 7.

Вторым концом пружина 5 закреплена на рычаге 3, пружина 6 соответственно — на рычаге 4, а пружина 7 - на корпусе.

Кулачок 8 (элемент оси первой шторки) жестко посажен на оси первой шторки и зафиксирован защелкой 9. На кулачке 8 закреплен палец 10, с помощью которого рычаг 2 повернут против часовой стрелки. В этом положении рычаг 2 зафиксирован защелкой 11, которая жестко связана сфлажком 12, расположенным на пути движения отгибки 13 тормозного кулачка 14, связанного со второй шторкой.

Рычаг 4 привода диафрагмы связан через рычаг 1 5 с качающей планкой 1 6, контактирующей со штифтом 17 о . ьектива (на чертеже не показан). Рычаг 4 заблокирован спускной защелкой 18, которая контактирует с конусом 19, закрепленным на спусковой планке 20.

Фигурный рычаг 3 зафиксирован собач- И> кой 21, связанной с рычагом 4. Рычаг 3 снабжен отгибкой 22, а рычаг 4 — штырем 23. Рычаг 24 подъема зеркала 25связан с фигурным рычагом 3 и рычагом взвода 2. Пружиной 26 зеркало опущено иудерживается в положении визирования. При нажиме на спуск отжимается вниз спусковая планка 20 и конусом 19 поварачиваетспусковую защелку 18, которая освобождаетрычаг 4.

Под действием пружины 6 рычаг 4 поворачивается и ведет рычаг 15, который в свою очередь толкает планку 16. Штифт 17 объектива утапливается, при этом диафрагма закрывается.

В конце своего движения рычаг 4 отгибкой 27 толкает собачку 21, освобождая тем самым рычаг 3. Под действием пружины 5 рычаг 3 поворачивается, толкает рычаг 24, который поднимает зеркало 25 до упора. В конце движен. я рычаг 3 толкает защелку 9, упираясь в ее отгибку 28. При этом освобождается первая шторка и начинает работать затвор.

B конце движения второй шторки отгибка 13 тормозного кулачка 14 поворачивает флажок 12, а вместе с ним защелку 11, т.е. освобождает рычаг 2, который поддействием возвратной пружины 7 возвращается в исходное положение и поворачивает рычаг 24. Рычаг 3 через отгибку 22 — пружи ну 5, а рычаг 4 через штырь 23 — пружину 6 поворачиваются рычагом 2 в исходное положение.

При взводе затвора палец 10 кулачка 8 поворачивает рычаг 2, а рычаги 3 и 4остаются неподвижными, так как первый зафиксирован собачкой 21, а второй — спусковой защелкой 18. Пружины 5, 6 и 7 при этом растягиваются.

Предлагаемое устройство, рассчитанное на применение в однообъективных зеркальных фотоаппаратах со штифтовым приводом прыгающей диафрагмы объектива и шторным затвором гарантирует установку правильной диафрагмы до начала работы шторногозатвора, а осуществление в нем раздельного действия рабочей и возвратной пружин позволяет повысить надежность механизма в этой части.

Формула изобретения

Устройство совместного привода шторного затвора и прыгающей диафрагмы для однообъективного зеркального фотоаппарата, содержащее рычаги взвода, привода диафрагмы подъема зеркала и фигурный, взаимодействующие между собой и с элементами осей первой и второй шторок затвора, рабочую пружину, связывающую взводйый и фигурный рычаги, возвратную пружину, спусковую защелку, отличающееся тем,что, с целью обеспечения оптимального опережения действия прыгающей диафрагмы объектива со штифтовым приводом в отношении подвижного зеркала и раздельного действия рабочей и возвратной пружин, рычагивзводный, привода диафрагмы и фигурный свобод518753 но посажены на неподвижно укрепленном штыре корпуса затвора, причем рычаг привода диафрагмы, одно плечо которого подпружинено к рычагу взвода, а другое фиксирует собачкой фигурный рычаг и в свою 5 очередь заблокировано спусковой защелкой, через систему рычаг-качающаяся планка контактирует со штифтовым элементом самой диафрагмы, рычаг взвода одним плечом, пртивоположным плечу, взаимодейст- ф вуюшему с элементами первой и второй шторок, связан возвратной пружиной с корпуеом затвора и этим же плечом взаимодействует с рычагом подъема зеркала.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3675561, кл. 9553,1972.

2. Авт.св. СССР № 174068, кл. 803 В 19/12, 1964.
