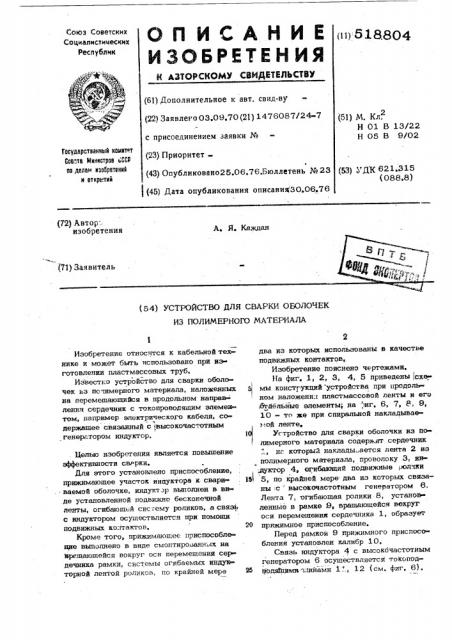

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АЗТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)5 8804 (61) Дополнительное к авт. свид-ву (51) М. Кл.

Н 01 В 13/22

Н 05 В 9/02 (22} Заявлено 03.09.70 (21) 1476087/24-7 с присоединением заявки №

Государотванный комитент

Соната Министроа ьССР оо лолам изобретений и открытий (23) Приоритет(43) Опубликовано25.06.76аБюллетень № 23

) (46) Дата опубликования опясаяяя30.06,76 (Я) g Ä K 621 315 (088.8) (72) Автор., изобретения

А. Я. Каждан (71) Заяви (54) УСТРОЙСТВО ДЛЯ СВАРКИ ОБОЛОЧЕК

ИЗ ПОЛИМЕРНОГО МАТЕРИАЛА

Изобретение относится к кабельной технике и может быть использовано при sa готовлечии пластмассовых труб.

Известно устройство для сварки оболочек нз почимериого материала, наложенных на перемещающийся в продольном направ- лении сердечник с токопроводящим элементом, например электрического кабеля, содержащее связанный с «высокочастотным генератором индуктор.. Целью изобретения является повышение эффективности св рки.

Для этого установлено приспособление, прижимаюшее участок инцуктора к свари. ваемой оболочке, индуктэр выполнен в ви .де установленной подвижно бесконечной ленты, огибающей систему роликов, а связь с индуктором осуществляется.я при помощи подвижных ко: тактова

Кроме того, прижимаюшее приспособление выполнено в виде смонтированных на

Ьрещаюшейся вокруг оси перемещения сер дечника рамки, системы огибаемых индук торной лентой роликов, по крайней мере два из которых использованы в качестве подвижных контактов, Изобретение пояснено чертежами, На фиг. 1, 2, 3, 4, 5 приведены cõå1 ! мы констГукций устройства при продольном наложении пластмассовой ленты и его отдельные элементы; на ar, 6, 7, Р, 9, 10 - то же при спиральной накладывае1 мой ленте, Устройство для сварки оболочки из полимерного материала содержит сердечник не который наклади ается лента 2 из полимерного материала, проволоку Э, ин;дуктор 4, огибающий подвижные ролики

П 5, по крайней мере- два из которых связаны .с высокочастотным генератором 6.

Лента 7, тибаюшая ролики 8, установ ленные в рамке 9, врашаюшейся вокруг оси перемещения сердечника 1, образует

20 прижимное приспособление.

Перед рамкой 9 прижимного приспособления установлен калибр 10.

Связь индуктора 4 с высокбчастотным генератором 6 осуществляется токоподИ Водящими " щйами 1, 12 (см. фиг. 6).

При спиральном наложении ленты 2 на сердечник 1 используется лентообмотчик

13, Предложенное устройство позволяет изготавливать оболочку и для изделий, содержащих токопроводяший элемент, например металлический слой 14 (см.фяг. 4, 5, 8, 10).

Устройство работает следующим образом »

Лента 2, вместе с проволокой 3 и сердечняком 1 пропускаются, перед сваркой через калибр 10 (см. фиг. 1).Здесь лента 2 сгибается вокруг сердечника 1, формируясь в трубку с продольным швом внахлест ° Проволока 3, предназначенная для индукционного нагрева закладываеФся меж@у кромками, ленты 2 (см. фиг. 2}. Прямолинейный индуктор 4 огибает подвижные ролики 5, из которых два контактных связаны с высокочастотным генератором. Принудительное охлаждение индуктора 4 осушествляетси на верхнем по чертежу фиг, 1 участке. Лента 7 (см. фиг. 1, 2, 3, 4, 5) плотно охватывает, по винтовой линии, оболочку 2 вместе с участком индуктора 4 и огибает ролики

8, смонтированные на рамке 9, вращающейся вокруг оси перемещения сердечни-ка 1. Благодаря вращению рамкя 9, лента 7 прн продольном перемещении сер» дечника 1 непрерывно перематывается по оболочке 2 оказывая давление íà св ркваемый шов. Иа фиг, 3 показаны сердечник 1 с оболочкой 2, проволока 3 и индукторная лента 4, охваченные по вин» товой линии, лентой 7 прижимного приспособления, а на фяг. 2 поперечный раз»

Ъ 1 реэ сердечника 1 о ликии AB (см,фиг, 1), иллюстрирующий взаимное расположение элементов при изготовлении изделии.

Использование токопроводяшего эле мента, например металлического слоя 24, приводит к тому, что необходимость в проволоке 3 отпадает.

Сварка оболочки из спирально накладываемой ленты 2, поступающей совмесч но с проволокой 3 с лентообмотчика 13 (см. фиг. 6) осуществляется яндуктор» ной лентой 4, выполняющей одновременно . и функции прижимного приспособления.

® Прн етом связь яндуктора 4 с высокочастотным генератором 6 производит ся токоподводящими шинами 11, 12.

1Э фввмула изобретении

1 ° Устройство для сварки оболочек из полимерного материала, наложенных иа перемещающийся в продольном направ

ЗВ ленин сердечник с токопроводящим Sneментом, например электрического кабеля, содержащее связанный с высокочастотным генератором яндуктор, о т л и, ч а ю m е е с я тем, что, с целью позы щения эффективности сварки, оно снабже» но приспособлением, прижимающям учао ток индуктора к свариваемой оболочке, иа» дуктор выполнен I аиде установленной подвижно бесконечной ленты, огибающей сисеи тему роликов, а связь с иядуктором осу ществлена при помощи подвижных контакю тов.

2, Устройство по ц. 1, о т л я ч аю m е е с я тем, что прижимаюшее цри® способление выполнено в виде смонтиро» ванных на вращающейся вокруг оси перемещения сердечника рамке, системы огибаемых индукторной лентой роликов, по крайней мере два из которых использова® ны и качестве подвижных контактов, 518804
