Реферат

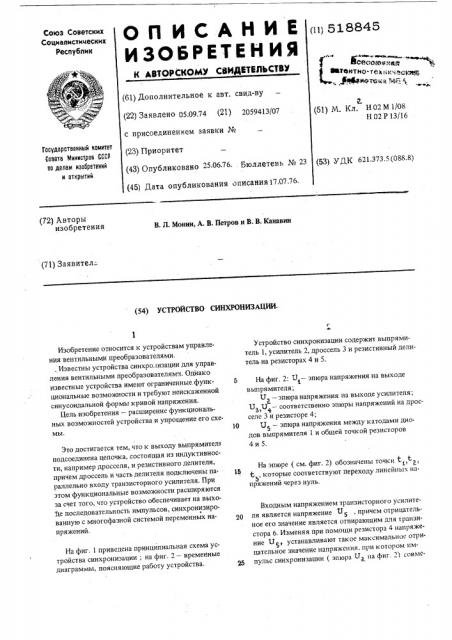

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 518845 (61) Дополнительное к авт. свид-ву (22) Заявлено 05.09.74 (21) 2059413/07 (51) М. Кл. Н 02 М 1/08

Н 02 P 13/16 с присоединением заявки № (23) Приоритет

Тасударствеиный номитет

Совета Министров СССР по делам изобретений и открытий (43) Опубликовано 250676 Бюллетень № 23 (45) Дата опубликования описания 17.07.76. (72) Авторы изобретения

В. Л. Монин, А. В. Петров и В. В. Канавин (71) Заявител= (54) УСТРОЙСТВО СИНХРОНИЗАЦИИ

Устройство синхронизации содержит выпрямитель 1, усилитель 2, дроссель 3 и резистивный делитель на резисторах 4 и 5.

5 На фиг. 2: U — эпюра напряжения на выходе

1 выпрямителя

U< — эпюра напряжения на выходе усилителя;

11В,11 — соответственно эпюРы напРЯжений на ДРосселе 3 и резисторе 4;

1О U — эпюра напряжения между катодами дио5 дов выпрямителя 1 и обшей точкой резисторов

4и 5.

На эпюре (см. фиг. 2) обозначены точки t и

С, которые соответствуют переходу линейных напряжений через нуль.

Входным напряжением транзисторного усилителя является напряжение 11, причем отрицательное его значение является отпирающим для транзистора 6. Изменяя при помощи резистора 4 напряжение U, устанавливают такое максимальное отрицательное значение напряжения, при котором импУльс синхРонизации (эпюРа 1те на фиг. ) совме.

Изобретение относится к устройствам управления вентильными преобразователями. . Известны устройства синхронизации для управления вентильными преобразователями. Однако известные устройства имеют ограниченные. функциональные возможности и требуют неискаженной синусоидальной формы кривой напряжения.

Цель изобретения — расширение функциональных возможностей устройства и упрощение его схемы.

Это достигается тем, что к выходу выпрямител подсоединена цепочка, состоящая из индуктивности, например дросселя, и резистивного делителя, причем дроссель и часть делителя подключены параллельно входу транзисторного усилителя. При этом функциональные возможности расширяются за счет того, что устройство обеспечивает на выхо 1те последовательность импульсов, синхронизированную с многофазной системой переменных напряжений.

На фиг. 1 приведена принципиальная схема устройства синхронизации; на фиг. 2 — временные диаг рам мы, поясняющие работу устройства.

f ь-м .4" : @аВ, сеоомв и,иФ еаЬ

Эат юит ио - т >,:,.„.,„.,,. МФиотом а ",4,".; g (53) УДК 621.373.5 (088.8) 518845 щается с точками t <, t., Ь, т.е. с точками перехода через нуль линейных напряженйй.

Устройство пригодно для получения от трехфазной системы напряжений синхронизирующих импульсов, следующих через 60 эл. градусов, а также для синхронизации от других многофазных систем, для чего необходимо выбрать в каждом конкретном случае соответствующую схему выпрямителя, оставляя без изменения остальную часть устройства синхронизации.

Формула изобретения

Устройство синхронизации, содержащее выпрямитель и усилитель на транзисторе, о т л и ч а ю щ е eс я тем, что, с целью расширения функциональных возможностей и упрощения, к выходу выпрямителя подключена цепочка последовательно соединенных индуктивности и двух резисторов, причем средняя точка резисторов и индуктивность подключены ко

30 входу транзистора

518845
