Реферат

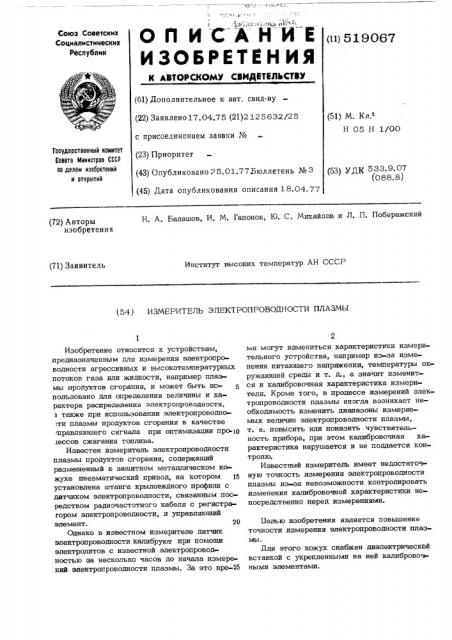

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик (11) 519067

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 17. 04.75 (21)2 125632/25 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.01.77Бюллетень № 3 (45) Дата опубликования описания 18.04.77 (51) М. Кл.е

Н 05 Н 1/00

Гасударственный номитет

Совета Министров СССР по делам изобретений и открытий

РЗ) УДК 533,9.07

{088. 8) Н. A. Балашов, И. М. Гапонов, Ю. С. Михайлов и Л. П, Побережский (72) Авторы изобретения (71) Заявитель

Институт высоких температур АН СССР (54) ИЗМЕРИТЕЛЬ ЭЛЕКТ РОПРОВОДНОСТИ ПЛАЗМЫ

Изобретение относится к устройствам, предназначенным для измерения электропроводности агрессивных и высокотемпературных потоков газа или жидкости, например плазмы продуктов сгорания, и может быть использовано для определения величины и характера распределения электропроводности, а также при использовании электропроводно:ти плазмы продуктов сгорания в качестве правляюшего сигнала при оптимизации про-щ тессов сжигания топлива.

Известен измеритель электропроводности плазмы продуктов сгорания, содержаший размешенный в зашитном металлическом кожухе пневматический привод, на котором 15 установлена штанга крыловидного профиля с дит пжом электропроводности, связанным посредством радиочастотного кабеля с регистрагором электропроводности, и управляюший элемент. 20

Однако в известном измерителе датчик электропроводности калибруют при помоши электролитов с известной электропроводностью за несколько часов до начала измерений эпектропроводности плазмы, За это вре-25 мя могут измениться .характеристики измеритепьного устройства, например из-за изменения питаюшего напряжения, температуры окружаюшей среды и т. д., а значит изменится и калибровочная характеристика измерителя. Кроме того, в процессе измерений элек« тропроводности плазмы иногда возникает необходимость изменить диапазоны измеряемых величин электропроводности плазмы, т. е. повысить или понизить чувствительность прибора, при этом калибровочная характеристика нарушается и не поддается контролю.

Известный измеритель имеет недостаточную точность измерения эпектропроводности плазмы из-за невозможности контролировать изменения калибровочной характеристики непосредственно перед измерениями.

IIem ю изобретения является повышение точности измерения электропроводности плазMbI.

Для этого кожух снабжен диэлектрической вставкой с укрепленными на ней калибровочными элементами, 519067

Редактор А. Зиньковскиа Техред O. Луговая Корректор С. Шекмар

Заказ 1 108/76 Тираж 1003 Подписное

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

На чертеже приведена схема измерителя.

Измеритель электропроводности плазмы содержит управляющий элемент 1, пневматический привод 2, штангу 3 крыловидного профиля, на которой укреплен датчик 4 электропроводности плазмы. Штанга 3 и датчик 4 находятся в защитном металлическом кожухе 5, диэлектрическая вставка 6, закрепленная на кожухе 5, служит для размещения в ней калибровочных элементов 7. Электронный ре р гистратор 8 электропроводности соединен с датчиком 4- радиочастотным кабелем 9. Сигналы от элемента 1 поступают на пневматический привод 2 и электронный регистратор электропроводности 8 по линиям свя- ф зи 10 и 11.

Измеритель работает следующим образом.

Пусковой сигнал от элемента 1 по линии связи 10 включает пневматический привод 2, который вводит штангу 3 с укрепленным на ® ней датчиком 4 в поток плазмы. Одновременно от элемента 1 по линии связи 11 в регистратор электропроводности 8 передается команда, запускающая регистрирующую аппаратуру. ЯЬ

Информация об электропроводности окружающей датчик среды непрерывно поступает по радиочастотному кабелю 9 в электронный регистратор электропроводности 8, где она преобразуется в удобный для обработки вид (в осциллограмму, цифровую индикацию и r.д.).

B начале движения датчик 4 проходит через диэлектрическую вставку 6 и калибровочные элементы 7. При этом в регистраторе 8 отмечается калибровочный сигнал, с которым сопоставляются сигналы, полученные от датчика 4 при его дальнейшем движении в потоке плазмы, куда он попадает после прохождения калибровочных элементов.

При достижении датчиком 4 максимальной глубины ввода в поток плазмы элемент 1 подает команду обратного .хода в пневматический привод 2, после чего датчик 4 возв; " шается в исходное положение в зашитноь. кожухе 5, где охлаждается интенсивным обдувом воздуха после контакта с высоко температурным потоком плазмы.

Измерительный цикл заканчивается выл. чением регистратора 8 сигналом от элемен. та 1, после чего измеритель готов к следующему измерению. Весь цикл измерения зле тропроводности продолжается 0,5 с.

Ф ормула изобретения

Измеритель злектропроводности плазмы, содержащий размещенный в зашитном кожухе пневматический привод, на котором установлена штанга с датчиком электропроводности, отличающийся тем что

t с целью повышения точности измерений,кожух снабжен диэлектрической вставкой с укрепленными на ней калибровочными элемента
