Способ полировки листов целлюлоида

Способ полировки листов целлюлоида

Иллюстрации

Показать все

Реферат

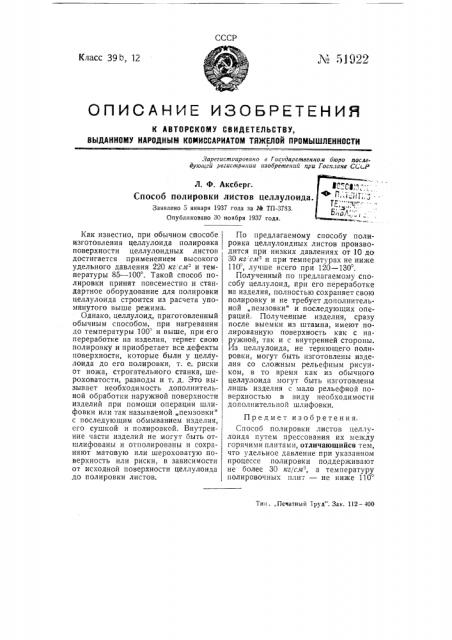

Л 51022

Класс 39b, 12

ОПИСАНИЕ ИЗОБРКТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистаироеано е Государственном бюро посдедуюи ей уегистраиии изобретений при Госплане CCi P

Л. Ф. Аксберг.

Способ полировки листов целлулоида.

Заявлено 3 января 1937 года за 1 а ТП-3733.

Опубликовано 30 ноября 1937 года.

Тип.,,Печатный Труд". Зак. 112 — 4ОО

Как известно, при обычном способе изготовления целлулоида полировка поверхности целлулоидных листов достигается применением высокого удельного давления 220 кг с>и.- и температуры 85 †1 . Такой способ полировки принят повсеместно и стандартное оборудование для полировки целлулоида строится из расчета упомянутого выше режима.

Однако, целлулоид, приготовленный обычным способом, при нагревании до температуры 100 и выше, при его переработке на изделия, теряет свою полировку и приобретает все дефекты поверхности, которые были у целлулоида до его полировки, т. е. риски от ножа, строгательного станка, шероховатости, разводы и т. д. Это вызывает необходимость дополнительной обработки наружной поверхности изделий при помощи операции шлифовки или так называемой „пемзовки" с последующим обмыванием изделия, его сушкой и полировкой. Внутренние части изделий не могут быть отшлифованы и отполированы и сохраняют матовую или шероховатую поверхность или риски, в зависимости от исходной поверхности целлулоида до полировки листов.

По предлагаемому способу полировка целлулоидных листов производится при низких давлениях от 10 до

30 кг см"- и при температурах не ниже

110, лучше всего при 120 — 130 .

Полученный по предлагаемому способу целлулоид, при его переработке на изделия, полностью сохраняет свою полировку и не требует дополнительной „пемзовки" и последующих операций. Полученные изделия, сразу после выемки из штампа, имеют полированную поверхность как с наружной, так и с внутренней стороны.

Из целлулоида, не теряющего полировки, могут быть изготовлены изделия со сложным рельефным рисунком, в то время как из обычного целлулоида могут быть изготовлены лишь изделия с мало рельефной поверхностью в виду необходимости дополнительной шлифовки.

Предмет изобретения.

Способ полировки листов целлулоида путем прессования их между горячими плитами, отличающийся тем, что удельное давление при указанном процессе полировки поддерживают не более 30 кг с.и", а температуру полировочных плит — не ниже 110
