Реферат



Класс Яа, 9

Xî 51Ч23

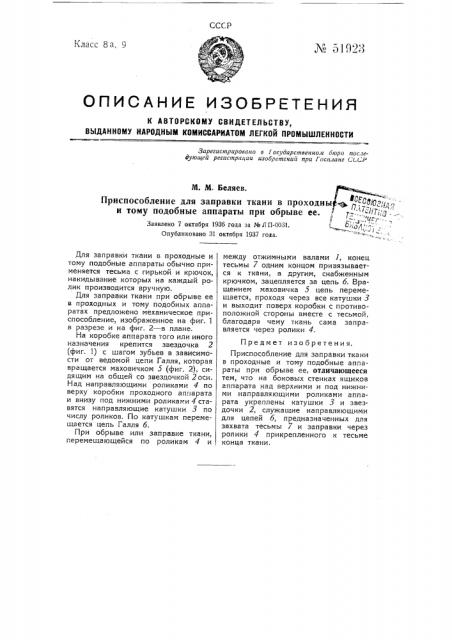

OllHCAHVlE ИЗОВрктКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ЛЕГКОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в I осударственнои бюро последующей регистрации изобретений при Госплане C(ЬР

М. М. Беляев.

Приспособление для заправки ткани в проходны

1 /т и тому подобные аппараты при обрыве ее.

Заявлено 7 октября 1936 года за № Л П-0031. :пзЛ."",.-,Опубликовано 31 октября 1937 года.

Для заправки ткани в проходные и тому подобные аппараты обычно применяется тесьма с гирькой и крючок, накидывание которых на каждый ролик производится вручную.

Для заправки ткани при обрыве ее в проходных и тому подобных аппаратах предложено механическое приспособление, изображенное на фиг, 1 в разрезе и на фиг. 2 — в плане.

На коробке аппарата того или иного назначения крепится звездочка 2 (фиг. 1) с шагом зубьев в зависимости от ведомой цепи Галля, которая вращается маховичком 5 (фиг. 2), сидящим на общей со звездочкой 2оси.

Над направляющими роликами 4 по верху коробки проходного аппарата и внизу под нижними роликами 4 ставятся направляющие катушки 3 по числу роликов. По катушкам перемещается цепь Галля 6.

При обрыве или заправке ткани, перемещающейся по роликам 4 и между отжимными валами 1, конец тесьмы 7 одним концом привязывается к ткани, а другим, снабженным крючком, зацепляется за цепь б. Вращением маховичка 5 цепь перемещается, проходя через все катушки 3 и выходит поверх коробки с противоположной стороны вместе с тесьмой, благодаря чему ткань сама заправляется через ролики 4.

Предмет изобретения.

Приспособление для заправки ткани в проходные и тому подобные аппараты при обрыве ее, отличающееся тем, что на боковых стенках ящиков аппарата над верхними и под нижними направляющими роликами аппарата укреплены катушки 3 и звездочки 2, служащие направляющими для цепей б, предназначенных для захвата тесьмы 7 и заправки через ролики 4 прикрепленного к тесьме конца ткани.
