Устройство затяжки транспортируемого груза на поддоне
Иллюстрации
Показать всеРеферат

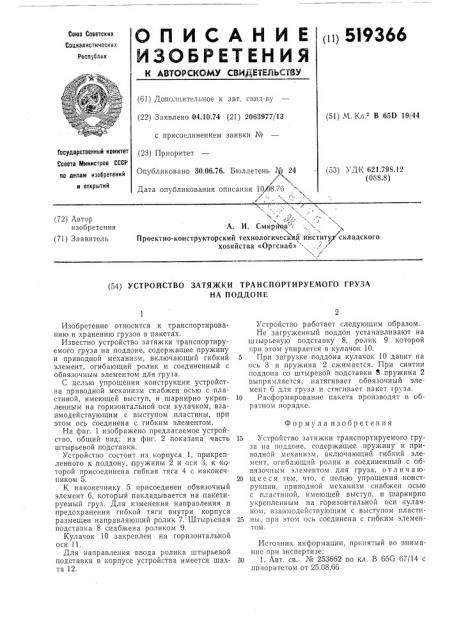

О П И С А Н И Е пп 519366
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Содлалистнческик
Республик (61) Дополнительное к «вт. спид-ву (22) Заявлено 04.10.74 (21) 2063977/13 с присоединением заявки № (23) Приоритет (51) М. Кл е В 65D 19/44
Государственный комитет
Совета Министров СССР ва делам изобретений и открытий (53) УДК 621.798.12 (088.8) Опубликовано 30.06.76. Бюллетень Зф 24
Р
Дата опубликования описания 10М8.76, 1,.
А. И. Смирйтзв ":
Проектно-конструкторский технологический институ складского хозяйства «Оргснаб» .. (72) Автор изобретения (71) Заявитель (54) УСТРО Й СТВО ЗАТЯ)ККИ ТРА Н С ПОРТ И РУ ЕМО ГО ГРУЗА
НА ПОДДОНЕ
Формула изобретения
Изобретение относится к транспортированию и хранению грузов в пакетах.
Известно устройство затяжки транспортируемого груза на поддоне, содержащее пружину и приводной механизм, включающий гибкий элемент, огибающий ролик и соединенный с обвязочным элементом для груза.
С целью упрощения конструкции устройства приводной механизм снабжен осью с пластиной, имеющей выступ, и шарнирно укрепленным на горизонтальной оси кулачком, взаимодействующим с выступом пластины, при этом ось соединена с гибким элементом, На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 показана часть штырьевой подставки.
Устройство состоит из корпуса 1, прикрепленного к поддону, пружины 2 и оси 3, к KQторой присоединена гибкая тяга 4 с наконечником 5.
К наконечнику 5 присоединен обвязочный элемент 6, который накладывается на пакетируемый груз. Для изменения направления и предохранения гибкой тяги внутри корпуса размещен направляющий ролик 7. Штырьевая подстагка 8 снабжена роликом 9.
Кулачок 10 закреплен на горизонтальной оси 11, Для направления ввода ролика штырьевой подставки в корпусе устройства имеется шахта 12.
Устройство работает следующим образом.
Не загруженный поддон устанавливают на штырьевую подставку 8, ролик 9 которой при этом упирается в кулачок 10.
5 При загрузке поддона кулачок 10 давит на ось 3 и пружина 2 сжимается. При снятии поддона со штыревой подставки 3 пружина 2 выпрямляется, натягивает обвязочный элемент б для груза и стягивает пакет груза.
10 Расформирование пакета производят в обратном порядке.
15 Устройство затяжки транспортируемого груза на поддоне, содержащее пружину и приводной механизм, включающий гибкий элемент, огибающий ролик и соединенный с обвязочным элементом для груза, о т л и ч а ю20 щ е е с я тем, что, с целью упрощения конструкции, приводной механизм снабжен осью с пластиной, имеющей выступ, и шарнирно укрепленным на горизонтальной оси кулачком, взаимодействующим с выступом пласти25 ны, при этом ось соединена с гибким элементом.
Источник информации, принятый во внимание при экспертизе:
30 1. Авт, св. № 253662 по кл, В 65G 67/14 с приоритетом от 25.08.66
519366
Фиг. 1
+llг
Составитель А. Фетискина
Редактор М. Дмитриева Техред 3. Тараненко Корректор Л. Котова
Заказ 17979 Изд. № 1524 Тираж 963 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
