Реферат

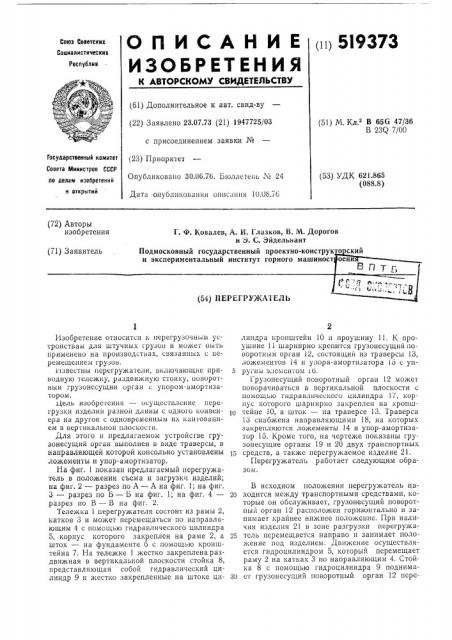

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 519373

Ооаз Советскик

Соииалистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.07.73 (21) 1947725/03 с присоединением заявки 1чо (51) N Кл В 65G 47/36

В 23@ 7/00

Совета Министров СССР ло делам изобретений н открытий (53) УДК 621.865 (088.8) Опубликовано 30.06.76. Бюллетень М 24

Дата Опуоликования описания 10,08.76 (72) Авторы изобретения

Г. Ф. Ковалев, A. И. Глазков, В. М. Дорогов и 3. С. Эйдельнант

Подмосковный государственный и экспериментальный институт (71) Заявитель (54) ПЕРЕГРУЖ

Государственный комитет (23) Приоритет

Изобретение относится и перегрузочным устройствам для штучных грузов и может oliTb применено на производствах, связаннь1х с перемещением грузов.

1 известны перегружазели, включающие приводную тележку, раздвижную стоику, поворотныи грузонесущии орган с упором-амортизатором.

Цель изобретения — осуществление перегрузки изделии разной длины с одного конвеиера на другои с одновременным их кантованием в вертикальнои плоскости.

Для этого в предлагаемом устройсгве грузонесущий орган выполнен в виде траверсы, в направляющей которой консольно установлены ложементы и упор-амортизатор.

На фиг. 1 показан предлагаемый перегружатель в положении съема и загрузки изделий; на фиг. 2 — разрез по А — А на фиг. 1; на фиг.

3 — разрез по Б — Б на фиг. 1; на фиг, 4— разрез по  — В на фиг. 2.

Тележка 1 перегружателя состоит из рамы 2, катков 3 и может перемещаться по направляющим 4 с помощью гидравлического цилиндра

5, корпус которого закреплен на раме 2, а шток — на фундаменте 6 с помощью кронштейна 7. На тележке 1 жестко закреплена раздвижная в вертикальной плоскости стойка 8, представляющая собой гидравлический цилиндр 9 и жестко закрепленные на штоке ци2 линдра кронштейн 10 и проушину 11. К проушине 11 шарнирно крепится грузонесущий поворотныи орган i2, состоящий из траверсы 13, ложементов 14 и упора-амортизатора Io с уп5 ругим элементом б.

1рузонесущий поворотный орган 12 может поворачиваться в вертикальной плоскости с помощью гидравлического цилиндра 1i, кор1IV с которого шарнирно закреплен на кронштейне 10, а шток — на траверсе 13. Траверса

13 снабжена направляющими 18, на которых закрепляются ложементы 14 и упор-амортизатор 15. Кроме того, на чертеже показаны грузонесущие органы 19 и 20 двух транспортных

15 средств, а также перегружаемое изделие 21.

Перегружатель работает следующим образом.

В исходном положении перегружатель на2О ходится между транспортными средствами, которые он обслуживает, грузонесущий поворотный орган 12 расположен горизонтально и занимает крайнее нижнее положение. При наличии изделия 21 в зоне разгрузки перегружа25 тель перемещается направо и занимает положение под изделием. Движение осуществляется гидроцилиндром 5, который перемещает раму 2 на катках 3 по направляющим 4. Стойка 8 с помощью гидроцилиндра 9 поднима30 ет грузонесущий поворотный орган 12 пере519373

10 гружателя, снимает изделие 21 и останавливается в крайнем верхнем положении.

Ложементы 14 и упор-амортизатор 15 свободно проходят сквозь конструкцию грузонесущего органа 19 транспортного средства. 3атем перегружатель выводит изделие 21 в среднее положение между транспортными средствами, а гидроцилиндр 17 поворачивает грузонесущий орган 12 вместе с изделием 21 в вертикальной плоскости. При этом изделие 21 скользит по ложементам 14 и упирается в упругий элемент 16 упора-амортизатора 15, который удерживает изделие при повороте. При подходе грузонесущего органа 20 второго транспортного средства в зону загрузки перегружатель перемещается налево вместе с изделием 21 под это транспортное средство.

Производится загрузка изделия 21 на грузонесущий орган 20. По окончании загрузки стойка 8 опускает грузонесущий поворотный орган 12 вниз, перегружатель выводится в среднее положение, а гидроцилиндр 17 поворачивает грузонесущий поворотный орган 12 горизонтально. Перегружатель занимает исходное положение и готов к следующему циклу перегрузки. При необходимости перегружать изделие другой длины изменяют расстояние между ложементами и упором, перемещая их по направляющим 18 траверсы 13.

Формула изобретения

Перегружатель, включающий приводную тележку, раздвижную стойку, поворотный грузонесущий орган с упором-амортизатором, о тл и ч а ю шийся тем, что, с целью перегрузки изделий разной длины с одного конвейера на другой с одновременным их каптованием в вертикальной плоскости, грузонесущий орган выполнен в виде траверсы, в направляющей которой консольно установлены ложементы и упор-амортизатор.

Редактор 3. Ходакова

Составитель В. Теклев

Техред 3. Тараненко

Корректор О. Тюрина

Заказ 168б, 18 Изд. № 1418 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
