Реферат

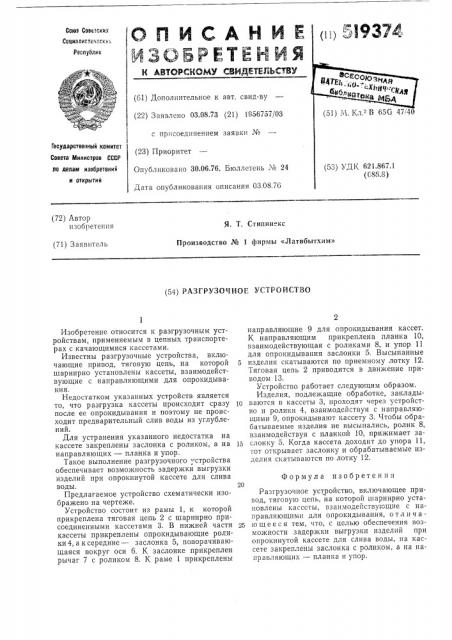

Союз Советских

Содиалистинаскик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.08.73 (21) 1956757/03 с присоединением заявки _#_o (23) Приоритет

Опубликовано 30.06.76. Бюллетень М 24

Дата опубликования описания 03.08.76

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (72) Автор изобретения

Я. T. Стипниекс

Производство № 1 фирмы «Латвбытхим» (71) Заявитель (54) РАЗГРУЗОЧНОЕ УСТРОИСТВО

Изобретение относится к разгрузочным устройствам, применяемым в цепных транспортерах с качающимися кассетами.

Известны разгрузочные устройства, включающие привод, тяговую цепь, на которой шарнирно установлены кассеты, взаимодействующие с направляющими для опрокидывания.

Недостатком указанных устройств является то, что разгрузка кассеты происходит сразу после ее опрокидывания и поэтому не происходит предварительный слив воды из углублений.

Для устранения указанного недостатка на кассете закреплены заслонка с роликом, а на направляющих — планка и упор.

Такое выполнение разгрузочного стройства обеспечивает возможность задержки выгрузки изделий при опрокинутой кассете для слива воды.

Предлагаемое устройство схематически изображено на чертеже.

Устройство состоит из рамы 1, к которой прикреплена тяговая цепь 2 с шарнирно присоединенными кассетами 3. В нижней части кассеты прикреплены опрокидывающие ролики4,аксередине — заслонка 5, поворачивающаяся вокруг оси 6. К заслонке прикреплен рычаг 7 с роликом 8. К раме 1 прикреплены направляющие 9 для опрокидывания кассет.

К направляющим прикреплена планка 10, взаимодействующая с роликами 8, и упор 11 для опрокидывания заслонки 5. Высыпанные

5 изделия скатываются по приемному лотку 12.

Тяговая цепь 2 приводится в движение приводом 13.

Устройство работает следующим образом.

Изделия, подлежащие обработке, заклады)0 ваются в кассеты 3, проходят через устройство и ролики 4, взаимодействуя с направляющими 9, опрокидывают кассету 3. Чтобы обрабатываемые изделия не высыпались, ролик 8, взаимодействуя с планкой 10, прижимает за15 слонку 5. Когда кассета доходит до упора 11, тот открывает заслонку и обрабатываемые изделия скатываются по лотку 12.

Формула изобретения

Разгрузочное устройство, включающее привод, тяговую цепь, на которой шарнирно установлены кассеты, взаимодейству ощие с направляющими для опрокидывания, о т л и ч аи шее с я тем, что, с целью обеспечения возможности задержки выгрузки изделий при опрокинутой кассете для слива воды, на кассете закреплены заслонка с роликом, а на направляющих — планка и упор.
