Реферат



Класс 37е, 10

A î 51948

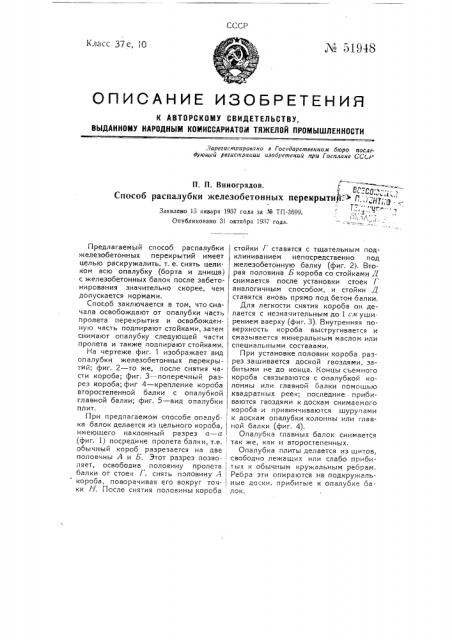

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в Гос ударственном бюро последуюиiей регистраиии изобретений при Госплане ССс.H

П. П. Виноградов. l ВГ:Са, -:, Способ распалубки железобетонных перекрыти ":. i)7"g ", Заявлено 15 января 1937 года за % ТП-3699.

Предлагаемый способ распалубки железобетонных перекрытий имеет целью раскружалить, т. е. снять целиком всю опалубку (борта и днища) с железобетонных балок после забетонирования значительно скорее, чем допускается нормами.

Способ заключается в том, что сначала освобождают от опалубки часть пролета перекрытия и освобожденную часть подпирают стойками, затем снимают опалубку следующей части пролета и также подпирают стойками.

На чертеже фиг. 1 изображает вид опалубки железобетонных перекрытий; фиг. 2 — то же, после снятия части короба; фиг. 3 — поперечный разрез короба; фиг 4 †креплен короба второстепенной балки с опалубкой главной балки; фиг. 5 †в опалубки плит.

При предлагаемом способе опалубка балок делается из цельного короба, имеющего наклонный разрез а — а (фиг. 1) посредине пролета балки, т.е. обычный короб разрезается на две половины А и Б. Этот разрез позволяет, освободив половину пролета балки от стоек 1, снять половину Л корооа, поворачивая его вокруг точки Н. После снятия половины короба стойки I ставятся с тщательным подклиниванием непосредственно под железобетонную балку (фиг. 2). Вторая половина Б короба со стойками Д снимается после установки стоек I аналогичным способом, и стойки Д ставятся вновь прямо под бетон балки.

Для легкости снятия короба он делается с незначительным до 1 с.н уши, рением вверху (фиг. 3). Внутренняя поверхность короба выстругивается и смазывается минеральным маслом или специальными составами.

При установке половин короба раз рез зашивается доской гвоздями, за1 битыми не до конца. Концы сьемного короба связываются с опалубкой колонны или главной балки помощью квадратных реек; последние прибиваются гвоздями к доскам снимаемого короба и привинчиваются шурупами к доскам опалубки колонны или главной балки (фиг. 4).

Опалубка главных балок снимается

1 так же, как и второстепенных.

Опалубка плиты делается из шитов, свободно лежащих или слабо приби тых к обычным кружальным ребрам.

Ребра эти опираются на подкружальные доски, прибитые к опалубке балок.

К авторскому свидетельству П. Ц. Виноградова

М. 51948 а, г иг.5

Тнп..Печатный Труд". Зак. 6104--700
