Реферат

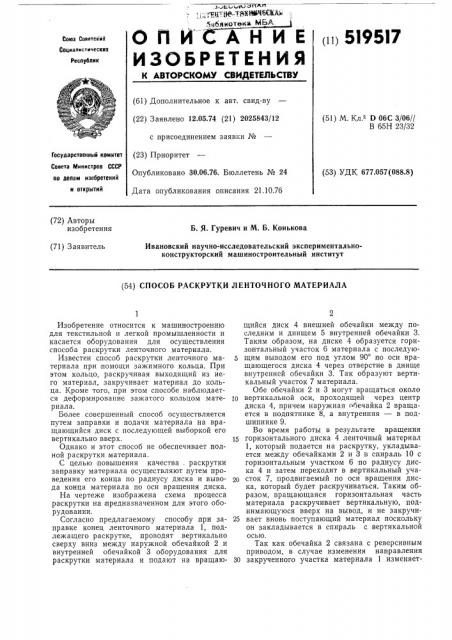

OAii Е (1 1) 5195I7

ИЗОБРЕТЕНИЯ

Союз Соватскиу

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 12.05.74 (21) 2025843/12 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.76. Бюллетень № 24

Дата опубликования описания 21.10.76 (51) М. Кл.2 D 06С 3/06//

В 65Н 23/32

Государственный комитет

Совета Министров СССР ло делам нзабретений н открытий (53) УДК 677.057(088.8) (72) Авторы изобретения

Б. Я. Гуревич и М. Б. Конькова (71) Заявитель

Ивановский научно-исследовательский экспериментальноконструкторский машиностроительный институт (54) СПОСОБ РАСКРУТКИ ЛЕНТОЧНОГО МАТЕРИАЛА

Изобретение относится к машиностроению для текстильной и легкой промышленности и касается оборудования для осуществления способа раскрутки ленточного материала.

Известен способ раскрутки ленточного материала при помощи зажимного кольца. При этом кольцо, раскручивая выходящий из него материал, закручивает материал до кольца. Кроме того, при этом способе наблюдается деформирование зажатого кольцом материала.

Более совершенный способ осуществляется путем заправки и подачи материала на вращающийся диск с последующей выборкой его вертикально вверх, Однако и этот способ не обеспечивает полной раскрутки материала.

С целью повышения качества, раскрутки заправку материала осуществляют путем проведения его конца по радиусу диска и вывода конца материала по оси вращения диска.

На чертеже изображена схема процесса раскрутки на,предназначенном для этого оборудовании, Согласно предлагаемому способу,при заправке конец ленточного материала 1, подлежащего раскрутке, проводят вертикально сверху вниз между наружной обечайкой 2 и внутренней обечайкой 3 оборудования для раскрутки материала и подают на вращающийся диск 4 внешней обечайки между последним и днищем 5 внутренней обечайки 3.

Таким образом, на диске 4 образуется горизонтальный участок 6 материала с последующим выводом его под углом 90 по оси вращающегося диска 4 через отверстие в днище внутренней обечайки 3. Так образуют вертикальный участок 7 материала.

Обе обечайки 2 и 3 могут вращаться около

10 вертикальной оси, проходящей через центр диска 4, причем наружная гбечайка 2 вращается в подпятнике 8, а внутренняя — в подшипнике 9.

Во время работы в результате вращения

15 горизонтального диска 4 ленточный материал

1, который подается на раскрутку, укладывается между обечайками 2 и 3 в спираль 10 с горизонтальным участком 6 по радиусу диска 4 и затем переходит в вертикальный участок 7, продвигаемый по оси вращения диска, который будет раскручиваться. Таким образом, вращающаяся горизонтальная часть материала раскручивает вертикальную, поднимающуюся вверх на вывод, и не закручи25 вает вновь поступающий материал поскольку он закладывается в спираль с вертикальной осью.

Так как обечайка 2 связана с реверсивным приводом, в случае изменения направления

30 закрученного участка материала 1 изменяетИ9517

Формула изобретения

Составитель Т. Дроздова

Текред Т. Курилко

Корректор Н. Аук

Редактор М. Дмитриева

Заказ 2015/16 Изд. № 1467 Тираж 549 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ся направление вращения горизонтального участка 6 материала, что происходит от изменения вращения обечайки 2.

Способ раскрутки ленточного материала путем заправки и подачи его на вращающийся диск с последующей выборкой, о т л и ч а юшийся тем, что, с целью повышения качества раскрутки, заправку материала осуществляют путем проведения его конца по радиусу диска и вывода конца материала по оси вращения диска.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. № 177411 кл. В 65Н 23/32— прототип.

10 2. Авт. св. № 222218 по кл. D OIH 1/12 от

30.03.66.
