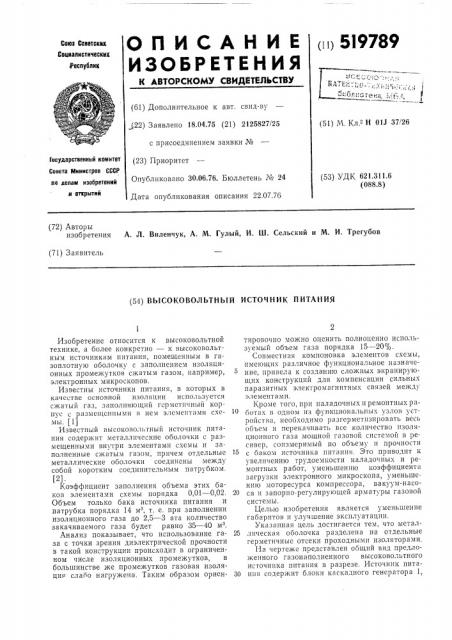

О П И С А Н И Е (II) 519789

ИЗОБРЕТЕНИЯ

GoIoa Саветскик

Свциалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 22) Заявлено 18.04.75 (21) 2125827/25 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.76. Бюллетень № 24

Дата опубликования описания 22.07.76 (51) М. Кл 2 Н 01J 37!26

Государственный комитет

Совета Министров СССР (53) УДК 621.311.6 (088.8) по делам изобретений и открытий (72) Авторы изобретения А. Л. Виленчук, А. М. Гулый, И. Ш. Сельский и М. И. Трегубов (71) Заявитель (54) ВЫСОКОВОЛЬТНЫЙ ИСТОЧНИК ПИТАНИЯ

Изобретение относится к высоковольтной технике, а более конкретно — к высоковольтным источникам питания, помещенным в газоплотную оболочку с заполнением изоляционных промежутков сжатым газом, например, электронных микроскопов.

Известны источники питания, в которых в качестве основной изоляции используется сжатый газ, заполняющий гсрмстичныи корпус с размещенными в нем элементами схемы. (1)

Известный высоковольтный источник питания содержит металлические оболочки с размещенными внутри элементами схемы и заполненные сжатым газом, причем отдельные металлические оболочки соединены между собой коротким соединительным патрубком. (2).

Коэффициент заполнения объема этих баков элементами схемы порядка 0,01 — 0,02.

Объем только бака источника питания и патрубка порядка 14 м, т. е. при заполнении изоляционного газа до 2,5 — 3 ата количество закачиваемого газа будет равно 35 — 40 м .

Анализ показывает, что использование газа с точки зрения диэлектрической прочности в такой конструкции происходит в ограниченном числе изоляционных промежутков, в большинстве же промежутков газовая изоляция слабо нагружена, Таким образом ориентировочно можно оценить полноценно используемый объем газа порядка 15 — 20%.

Совместная компоновка элементов схемы, имеющих различное функциональное назначение, привела к созданию сложных экранирующих конструкций для компенсации сильных паразитных электромагнитных связей между элементами.

Кроме того, при наладочных и ремонтных работах в одном из функциональных узлов усTройства, необходимо разгермстпзировать весь объем и перекачивать все количество изоляционного газа мошной газовой системой в ресивер, соизмеримый по объему и прочности с баком источника питания. Это приводит к увеличению трудоемкости наладочных и ремонтных работ, уменьшению коэффициента загрузки электронного микроскопа, уменьшению моторесурса компрессора, вакуум-насо20 са и запорно-регулирующей арматуры газовой системы.

Целью изобретения является уменьшение габаритов и улучшение эксплуатации.

Указанная цель достигается тем, что метал25 лическая оболочка разделена на отдельные герметичные отсеки проходными изоляторами.

На чертеже представлен общий вид предложенного газон аполненного высоковольтного источника питания в разрезе. Источник пита30 ния содержит блоки каскадного генератора 1, 519789 делителя напряжения 2, сборного электрода и защитного сопротивления 3, трансформаторов накала и смещения электронной пушки 4, газовой системы 5 с ресивером 6.

Блоки состыкованы между собой через герметичные проходные изоля ционные элементы

7. Диаметр оболочек всех блоков унифицирован. Независимая связь блоков с газовой системой позволяет контролировать и поддерживать на заданном уровне плотность газовой среды в каждом блоке отдельно.

Замена любого блока может быть произведена после удаления только из него рабочего газа в ресивер 6 (параметры ресивера позволяют вместить газ из всех блоков) без разгерметизации остальных блоков.

Размещение функциональных узлов в собственных оболочках, выполняющих также роль экранов приводит к глубокому взаимному экранированию частей схемы, упрощает конфигурацию электрических полей, упрощает координацию изоляционных промежутков.

Блочное исполнение позволяет по сравнению с известным устройством источника питания сократить на 60 — 65О/о суммарный объем корпуса, что на 60 — 65 /о снижает неооходимое количество и стоимость газ ; снизить в

2,5 — 3 раза металлоемкость конструкции, упростить систему экранов, повысить (при де5 ленни источника питания на 4 блока) моторесурс оборудования газовой системы в 10—

12 раз, снизить время и трудоемкость по наладке и ремонту элементов схемы источника питания.

Формула изобретения

Высоковольтный источник питания, содержащий металлическую оболочку с размещен15 ными внутри элементами схемы и заполненную сжатым газом, отл и ч а ю щий с я тем, что, с целью уменьшения габаритов и улучшения эксплуатации, металлическая оболочка разделена на отдельные герметичные отсеки

20 проходными изоляторами.

Источники информации, принятые во внимание при экспертизе:

1. Japan Electron Microscopy, Japan 1965, 14,130.

25 2. Фирма AEI, проспект ЕМ7 (прототип).
