Реферат



1<ласс 42 с, 22

М 5199

-4 чав

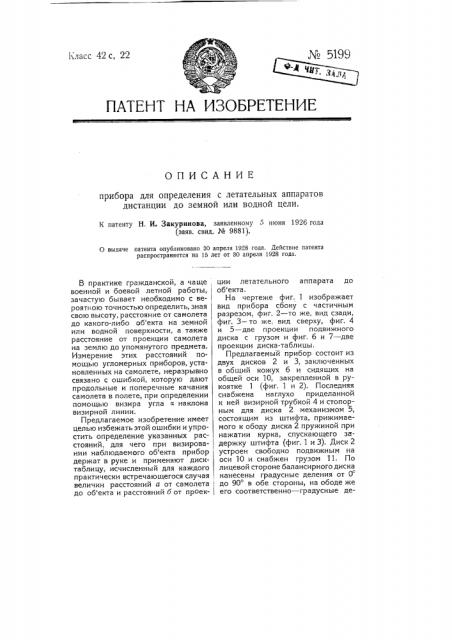

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ прибора для определения с летательных аппаратов дистанции до земной или водной цели.

К патенту Н. И. Закуринова, заявленному 5 июня 192б года (заяв. свид. № 9881).

0 выдаче патента опубликовано 30 апреля 1928 года. Действие патента распространяется на 15 лет от 30 апреля 1928 года.

В практике гражданской, а чаще, военной и боевой летной работы, зачастую бывает необходимо с вероятною точностью определить, зная свою высоту, расстояние от самолета до какого-либо об екта на земной или водной поверхности, а также расстояние от проекции самолета на землю до упомянутого предмета.

Измерение этих расстояний помощью угломерных приборов, установленных на самолете, неразрывно связано с ошибкой, которую дают продольные и поперечные качания самолета в полете, при определении помощью визира угла я наклона визирной линии.

Предлагаемое изобретение имеет целью избежать этой ошибки и упростить определение указанных расстояний, для чего при визирова- нии наблюдаемого об екта прибор держат в руке и применяют дисктаблицу, исчисленный для каждого практически встречающегося случая величин расстояний а от самолета до об екта и расстояний б от проекции летательного аппарата до об екта.

На чертеже фиг. 1 изображает вид прибора сбоку с частичным разрезом, фиг. 2 — то же, вид сзади, фиг. 3 — то же. вид сверху, фиг. 4 и 5 — две проекции подвижного диска с грузом и фиг. 6 и 7 — две проекции диска-таблицы.

Предлагаемый прибор состоит из двух дисков 2 и 3, заключенных в общий кожух 6 и сидящих на общей оси 10, закрепленной в рукоятке 1 (фиг. 1 и 2). Последняя снабжена наглухо приделанной к ней визирной трубкой 4 и стопорным для диска 2 механизмом 5, состоящим из штифта, прижимаемого к ободу диска 2 пружиной при нажатии курка, спускающего задержку штифта (фиг, 1 и 3). Диск 2 устроен свободно подвижным на оси 10 и снабжен грузом 11. По лицевой стороне балансирного диска нанесены градусные деления от 0 до 90 в обе стороны, на ободе же

его соответственно — градусные деления от 90 до 0" так, что нулевое деление обода совпадает с девяностоградусным делением лицевой стороны, последнее сделано с целью дать возможность помощью прибора определить как угол а, так в требующихся случаях и угол 90 — а.

Деления нанесены через каждый градус (фиг. 4). Диск 3 укреплен с трением на оси 10, для поворота снабжен ручкой 7 и разделен на тридцать с.кторов, в которых расположены таблицы значений а и б. Число 30 взято в предположении вероятного практического использования прибора в пределах угла визирования от 15 до 45 ; таким образом, каждый сектор значений а и б будет соответствовать определенному углу наблюдения.

Каждый сектор в свою очередь разделен пополам красной чертой; в первую половину сектора вписаны значения а, во вторую его половину значения б. Таких значений в каждом секторе нанесено 19 для а и 19 для б, для резкого разграни- чения коих проведены 19 концен- трических окружностей. 19 значений взято в предположении вероятного пользования прибором на высотах от 400 л до 4000 л, при чем раз- ница в высотах принята в 200 м.

Секторальные деления между

19-й окружностью и внешней кромкой круга имеют цыфровые данные изменений величин а и б при под еме на 100 л при одном и том же угле наблюдения и (на фиг, б отмечены буквами Да, ЯЩ и для ясности чертежа проведено шестнадцать секторов и пять концентрических окружностей. Металлический кожух б снабжен окнами, одно по ободу — с указателем 9 угла а визирования, и секторовидные по боковым сторонам — для чтения показаний и таблиц на дисках 2 и 3.

Способ пользования прибором следующий.

1) Визируют наблюдаемый предмет на крест плоскостей визирной прицельной трубки, 2) В момент точной наводки нажимают спуск стопора, благодаря чему автоматически закрепляется положение диска 2 и устанавливается угол а наклона визирной линии. 3) Прочтя на ребре диска 2 наблюденный угол, поворотом ручки 7 диска 3 совмещают черту на ободе диска, отмеченную наблюденным числом градусов с чертой указателя 9, тогда сектор данных а и б, соответствующих этому углу, появится в секторовидном прорезе кожуха б. 4) Определив по альтиметру высоту полета, против соответствующего деления шкалы высот 8 читают значения а и 6. 5) Если высота будет заключать нечетное число сотен метров, то для соответствующего получения величин а и б к ближайшей четной величине прибавляют величину Яа или Дб.

Время потребное для наблюдения на встречном курсе требует внесения поправки из расчета средней скорости самолета относительно земли, каковую величину и следует вычесть из полученного значения а или о. При наблюдении на траверзе поправки не требуется.

В описанном приборе возможно применить: автоматическое вращение диска 3 диском 2 помощью зубчатой, передачи, с расчетом поворота диска 3 на 360 при наклоне прибора на 30 (от 15 до

44) и соединение прибора с альтиметром так, чтобы указатель альтиметра заменил шкалу высот. Эти изменения сделают прибор более совершенным, но в то же время более сложным и хрупким в обращении.

Прибор может иметь следующее применение:

1) Определение расстояния между двумя точками на земной поверхности. 2) Определение расстояния между батареей или кораблем и целью при невидимой с батареи или корабля цели. 3) Определение зоны безопасности самолета при подходе к воздухобойной батарее или кораблю. 4) Определение места подводного или надводного судна или места минных заграждений или прочего об екта в море помощью визирования приметных пунктов берега (пролет над об ектом наблюдения) и 5) Определение скорости корабля с приблизительной точностью.

Предмет патента.

1. Прибор для определения с летательных аппаратов дистанции до земной или водной цели, характеризующийся применением двух заключенных в общий кожух б и сидящих на общей, закрепленной в снабженной визиром 4 рукоятке 1, оси 10 дисков 2 и 3, из коих диск 2 устроен свободно-подвижным на оси 10 и снабжен грузом 11 и градусными делениями, идущими по краю диска от 90 до 0 в обе стороны и по ободу от 0 до 90 в обе стороны, диск же 3, снабженный по внешней своей стороне расположенными по секторам таблицами дистанций в зависимости от угла между направлением визирования и горизонтальной линией и высоты полета, укреплен с трением на оси 10 и снабжен ручкой 7, служащей для поворота диска 3.

2. При охарактеризованном в и. 1 приборе применение для застопоривания диска 2 в положении, принятом им при визировании на цель, стопорного механизма 5, состоящего из штифта, находящегося под действием пружины, прижимающей штифт к ободу диска 2, после спуска задержки штифта при нажатии на курок.

3. В охарактеризованном в п.п.

1 — 2 приборе применение в кожухе б прибора по ободу — окна с указателем 9 для отсчета угла визирования, а с боковых сторон — секторовидных окон для чтения показаний и таблиц на дисках 2 и 3.

К патенту Н. И. 3(3КУРИНОВЯ 1Мо 51ЯС) ф « 6. .
