к„ днетвм "

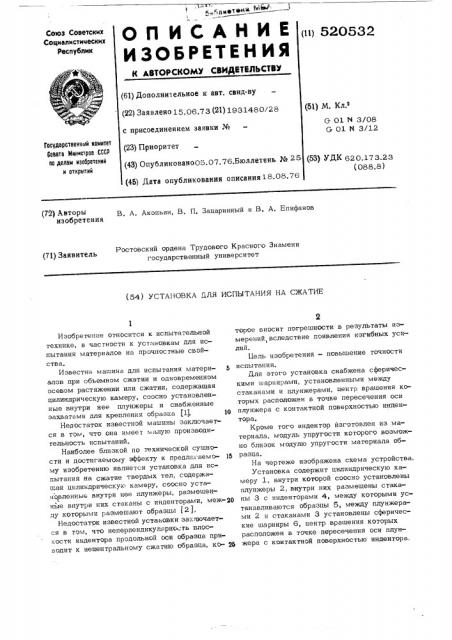

О П И С А Н И Е „, 52о532

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДВТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15. 06,73 (21) 1931480/28 с присоединением заявки № (23) Приоритет (43) Опубликовано05. 07.76.Бюллетень № 25 (45) Дата опубликования описания18.08.76 (51) М. Кл.о

G 01 14 3/08

G 01 М 3/12

Гооударотаенный комитет

Совета Минис роа СССР оо делам изобретений и открытий (бЗ) УДК 620.173.23 (088.8) (72) Авторы изобретения

В. А. Акопьян, В. П. Зацаринный и В. А. Епифанов (71) Заявитель Ростовский оРдена ТРУдового КРасното Знамени государственный университет (54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ

Изобретение относится к испытательной технике, в частности к установкам для испытания материалов на прочностные свойства.

Известна машина для испытания матери- 5 алов при объемном сжатии и одновременном осевом растяжении или сжатии, содержащая цилиндрическую камеру, соосно установленные внутри нее плунжеры и снабженные захватами для крепления образца (Ц 10

Недостаток известной машины заключается в том, что она им ее т м алую производительность испытаний.

Наиболее близкой по технической сущности и достигаемому эффекту к предлагаемс 15 му изобретению является установка для испытания на сжатие твердых тел, содержащая цилиндрическую камеру, соосно усгановленные внутри нее плунжеры, разметценные внутри них стаканы с инденторами, меж-go ду которыми размещают образцы (2), Недостаток известной установки заключается в том, что неперпендикупярно:ть плоскости индентора продольной оси образца приводит к нецентральному сжатию образца, ко- за торое вносит погрешности в результаты измерений, вследствие появления изгибных усилий.

Бель изобретения — повышение точности испытания.

Для этого установка снабжена сферическими шарнирами, установленными между стаканами и плунжерами, центр вращения которых расположен в точке пересечения оси плунжера с контактной поверхностью индентора.

Кроме того индентор изготовлен из материала, модуль упругости которого возможно близок модулю упругости материала образца.

На чертеже изображена схема устройства.

Установка содержит цилиндрическую камеру 1, внутри которой соосно установлены плунжеры 2, внутри них размещены стаканы 3 с инденторами 4, между которыми устанавливаются образцы 5, между плунжерами 2 и стаканами 3 установлены сферические шарниры 6, центр вращения которых расположен в точке пересечения оси плунжера с контактной поверхностью индентора, 520532

Образцы 5 устанавливаются соосно между инденторами 4. Нагружение образцов осуществляется от внешнего средства нагружения (на чертеже не показано). Сжимающее усилие через плунжеры 2 передается на стаканы 3, при этом находящийся между ними шарнир 6 исключает влияние изгибающих моментов, которые возникают при нецентральном нагружении, обусловленном погрешностями изготовления образцов и их установки. Уменьшение касательных напряжений на контакте достигается тем, что индентор изготавливается из материала, модуль упругости которого близок к модулю упругости материала образца. В полости стаканов предусмотрена возможность установки ограничительных колец"7, а на корпусе индикаторов поперечных деформаций.

10 во внутренней полости стаканов 3 установлены ограничительные кольца 7, а на корпусе 1 - индикаторы поперечных деформаций 8.

Ь

Устройство работает следующим образом.

Формула изобретения

1. Установка для испытания на сжатие, содержащая цилиндрическую камеру, соосно установленные внутри нее плунжеры, размещенные внутри них стаканы с инденторами, между которыми размещают образцы, отличающаяся тем, что, с целью повышения точности испытания, она снабжена сферическими шарнирами, установленными между стаканами и плунжерами, центр вращения которых расположен в точке пересечения оси плунжера с контактной поверхностью индентора.

2. Установка по и. 1, о т л и ч а ющ а я с я тем, что индентор изготовлен из материала, модуль упругости которого возможно близок модулю упругости материала образца.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. № 84073, G 01 3/02 от 02.11.1948.

2. Авт. св. ¹ 299754, G 01 N 3/12

vr 25. 1 1. 1 9 6 9 (прототип) .
