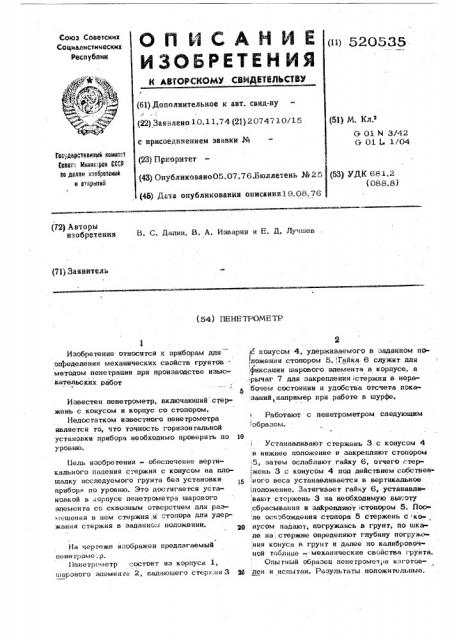

Союз Советских

Социалистических

Республик (>>) 520535 (бт) Дополнительное к авт. саид-ву ,I (22) Заявлено10 11 74 (21) 2074710/15 (5l) М. Кл.н

& 01 N 3/42

G 01 L 1/04 с присоединением заявки И

Гасударственный ммнтст

Cour.;::. Мннннтрнн GCC9 нн днлни ннобрнтаннй н нтнрнтнй (23) Приоритет (43) Опубликовано05.07.76.Бюллетень _#_o 25 (45) Дата опубликования описания19.08.76 (53) УДК 681.2 (088,8) (72) Авторы изобретения

В. С. Далин, B. А, Изварин и Е. Д. Лучшев (71) Заявитель (54) ПЕ HE ТРОМ Е ТР

Я с конусом 4, удерживаемого в заданном псь ложении стопором 5.IÃàéêà 6 служит для .фиксации шарового элемента в корпусе, а

:рычаг 7 для закрепления стержня в нерабочем состоянии и удобства отсчета показаний,например при работе в шурфе.

Изобретение относится z приборам для определения механических свойств грунтов " методом пенетрации при производстве изыс кательских работ б

Известен пенетрометр, включающий стержень с конусом и корпус со стопором.

Недостатком известного пенетрометра является TD, что точность горизонтальной установки прибора необходимо проверять по 19 уровню.

Hemü изобретения - обеспечение вертикального падения стержня с конусом на пж шадку исследуемого грунта без установки прибора по уровню. Это достигается установкой в корпусе пенетрометра шарового элемента со сквозным отверстием для размещения в нем стержня;,и стопора для удержания стержня в заданном положении, На чертеже изображен предлагаемый пене троме; р.

Пенетрометр состоит из корпуса 1, шарового элемента 2, падающего стерх:ня 3. аа

Работают с пенетрометром следующим образом., Устанавливают стержень 3 с конусом 4 в нижнее положение и закрепляют стопором

:5, затем ослабляют гайку 6, отчего стер-! жень 3 с конусом 4 под действием собственI

;ного веса устанавливается в вертикальное

1положение. Затягивает гайку 6, устанавли вают стержень 3 на необходимую высоту ,сбрасывания и закрепляют стопором 5. Поо ле освобождения стопора 5 стержень с конусом падают, погружаясь в грунт, по шкале на стержне определяют глубину погрун з. ния конуса в грунт и далее по калибровочной таблице - механические свойства грунта, Опытный образец пенетромегра изготов лен и испытан. Результаты положительные.

520535

Ф ор мула и зоб ре те н и и

1, Пенетрометр, включающий стержень с конусом и корпус со стопором, î r л ич а ю шийся тем, что, с целью обеспечения вертикального падения стержня с конусом без установки пенетрометра по уров-", ню, корпус снабжен шаровым элементом, имеющим сквозное отверстие для размещения в нем стержня и образующим с корпусом шаровую пару.

2. Пенетрометр по и. 1, о т л и ч а-. ю шийся тем, что, с целью удержания шарового злемента в заданном положении, корпус снабжен фиксатором.

Составитель В. Урадовских"

Редактор Н. Скворцова Техред А, Демьянова корректор,Б. Югас,.

Заказ 2960/224 Тираж 1029 Подписное

llHHHHH Государственного комитета Совета Министров СССР п0 делам изобретений и открытий

1 13035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ИПП Патент", г. Ужгород, ул. Проектная, 4
