Реферат

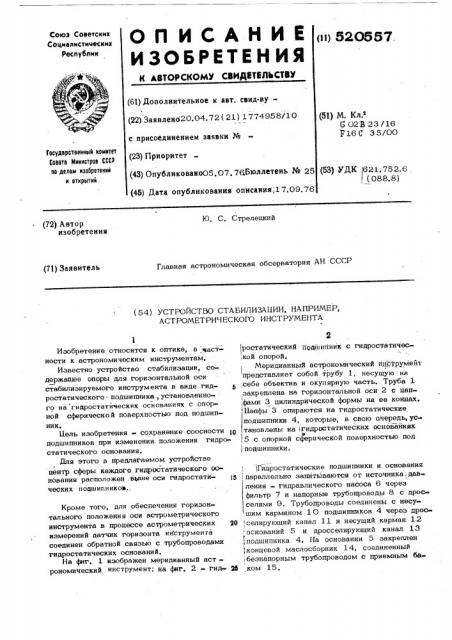

О Л И С А Н И Е <»ысящ7

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистимескии

Республик (61) Дополнительное к авт, свнд-вуI (22) Заявлено20.04. 72 (21) 1774958/10. (5Ц М. Кл. (, Ог В 23/16

716 С 35/00 с присоединением заявки № (23) Приоритет (43) Опублнковано05,07. 7бБюллетень № 25 (45) Дата опубликования опнсания117.09.76

Государственный комитет

Совета Министров СССР оо делам изобретений и OTKpb)THN. (53) УДК )621.752.6, (088.8) Ю. С. Стрелецкий (72) Автор изобретения

Главная астрономическая обсерватория AH СССР (71) Заявитель (54) УСТРОЙСТВО СТАБИЛИЗАЦИИ, НАПРИМЕР, АСТРОМЕТРИН ЕСКОГО ИНСТРУМЕНТА

Изобретение относится к оптике, в частности к астрономи чески м инструментам.

Известно устройство стабилизации, содержащее опоры для горизонтальной оси стабилизируемого инструмента в виде гидростатического подшипника. ) установленного на гидростатических основаниях с опорной сферическо и поверхностью под подшипник.

Бель изобретения - сохранение соосности 10 подшипников при изменении. положения гидростатического основания. для этого в предлагаемом устройстве центр сферы каждого гидростатического основания расположен, выше оси гидростатй- д ческих подшипников..

Кроме того, для обеспечения горизонтального положения оси астрометрического инструмента в процессе астрометрических 20 измерений датчик горизонта иФструмента соединен обратной связью с трубопроводами гидростатических оснований.

На фиг. 1 изображен меридианный астрономический инструмент; на фиг. 2 - гид- 25 ростатический подшипник с гидростатичес,кой опорой.

Меридианный астрономический инструмейт представляет собой трубу 1, несущую на .себе обьектив и окулярную часть. Труба 1 закреплена на горизонтальной оси 2 с цап,фами 3 цилиндрической формы на ее концах. Бапфы Э опираются на гидростатические подшипники 4, которые, в свою очередь, ус тановлены на гидростатических основаниях ,5 с опорной сферической поверхностью под подшипники.

1Гидростатические подшипники и основания

; параллельно запитываются от источника; давления — гидравлического насоса 6 через фильтр 7 и напорные трубопроводы 8 с дрос« селями 9. Трубопроводы соединены с несущим карманом 10 подшипников 4 через дрос, селирующий канал 11 и несущий карман 12 оснований 5 и дросселирующий канал 1 3

1 подшипника 4. На основании 5 закреплен

, концевой маслосборник 14, соединенный безнапорным трубопроводом с приемным ба,ком 15. центр сферы опорной поверхности под подшипник на основании 5 расположен выше оси гидростатических подшипников (центра тяжести инструмента, расположенного на пересечении горизонтальной оси 2 и оси трубы 1). Плошадь несущего кармана 10 больше площади кармана 12. Основание 5 и подшипник 4 стягиваются болтами 16.

На цапфы 3 опирается датчик I oðèçoíта 17, подающий сигнал через усилитель

18 на дроссели 9.

Несущая способность гидростатического подшипника или основания рассчитывается по формуле:

W =Пу Aу где <(- коэффициент нагрузки, зависящий от геометрических параметров;

Лу - плошадь проекции опорной поверхности подшипника

- давление в кармане при наличии зазора.

Площадь кармана 1 О больше площади кармана 1 2, поэтому площадь проекции опорной поверхности подшипника 4 больше той же площади основания 5. При одинаковыхзначениях величин у и 2. несущая способность гидростатического основания меньше, чем подшипника, и только при увеличении давления между подшипником и основанием образуется пленка. из рабочей среды, Так как центр сферической опорной поверхности под подшипник расположенвыше центра тяжести астрономического инстру мента, подшипники 4 выравниваются соосно

;с цапфами 3 (трение отсутствует) и как бы вывешиваются по вертикали. После

520557

: это о давление рабочей среды понижается (до необходимого уровня для нормального функционирования подшипников), и положение подшипника закрепляют болтами 16. тработанная рабочая среда из масло0 сборника 14 сливается по бензонапорному трубопроводу в приемный бак 15. датчик горизонта 17 при изменении горизонтального положения инструмента получает сигнал от перемещения цапф 3

Ie и, воздействуя через усилитель 18 на дроссели 9, возвращает инструмент в горизонтальное положение.

Формула изобретения

1. Устройство стабилизации, например, астрометрического инструмента, содержащее опоры для горизонтальной оси инструмента в виде гидростатического подшипника, установленного на гидростатических основаниях с опорной. сферической поверхностью цод подшипник,, о т л и ч а ю ш е е с я тем, что, с целью обеспечения сохранения соосности подшипников при изменении положения гидростатического основания, центр сферы каждого гидростатического основания расположен выше оси гидростатических подшипников.

ЗО 2. Устройство по п. 1, о т л и ч аю щ е е с s тем, что, с целью обеспечения горизонтального положения оси инструмента в процессе астрометрических измерений,. датчик горизонта инструмента соедиЗб нен обратной связью с напорйыми трубопро водами гидростатических оснований.

52055 7 mr г
