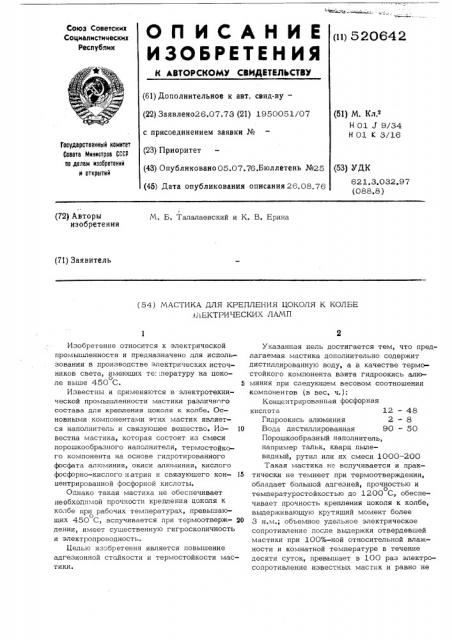

ОП ИСАНИЕ

М306РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 520642 (61) Дополнительное к авт. свид-ву— (22) Заявлено26.07.73 (21) 1950051/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.07.76.Бюллетень ¹25 (46) Дата опубликования описания 26.08.76 (51) М, Кл.е

Н 01 J 9/34

Н 01 К 3/16

Государственный комитет

Сонета Министраа СССР па делам изобретений и открытий (53) УДК

6 2 l. 3,032. 97 (088.8) (72) Авторы изобретения

М. Б. Талалаевский и К. В. Ерина (71) Заявитель (54) МАСТИКА ДЛЯ КРЕПЛЕНИЯ ЦОКОЛЯ К КОЛБЕ

М1ЕКТРИЧЕСКИХ ЛАМП

Изобретение относится к электрической промышленности и предназначено для использования в производстве электрических источников света, имеющих те:.пературу на цокоо ле выше 450 С. 5

Известны и применяются в электротехнической промышленности мастики различного состава для крепления цоколя к колбе. Основными компонентами этих мастик является наполнитель и связующее вещество. Из- 10 вестна мастика, которая состоит из смеси порошкообразного наполнителя, термостойкоl o компонента на основе гидротированного фосфата алюминия, окиси алюминия, кислого фосфорно-кислого натрия и связующего кон- 15 центрированной фосфорной кислоты.

Однако такая мастика не обеспечивает необходимой прочности крепления цоколя к колбе при рабочих температурах, превышаюо ших 450 С, вспучивается при термоотверж- 20 дении, имеет сушественную гигроскопичность и электропроводность.

Целью изобретения является повышение адгезионной стойкости и термостойкости мастики.

Указанная цель достигается тем, что предлагаемая мастика дополнительно содержит дистиллированную воду, а в качестве термостойкого компонента взята гидроокись алюминия при следуюшем весовом соотношении компонентoB (в вес. ч.):

Концентрированная фосфорная кислота 12 -48

Гидроокись алюминия 2-8

Вода дистиллированная 90 - 50

Порошкообразный наполнитель, например тальк, кварц пылевидный, рутил или их смеси 1000 — 200

Такая мастика не вспучивается и практически не темнеет при термоотверждении, обладает большой адгезией, прочностью и о температуростойкостью до 1200 С, обеспечивает прочность крепления цоколя к колбе, выдерживающую крутящий момент более

3 н.м.; объемное удельное электрическое сопротивление после выдержки отвердевшей мастики при 100%-ной относительной влажности и комнатной температуре в течение десяти суток, превышает в 100 раз электросопротивление известных мастпк и равно не

520642

Составитель Н. Нестеренко

Редактор E. Братчикова 2 ехред М, Ликович Корректор С Болдижар

Заказ 3144/209 Тираж 977 Подписное

ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, M-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 менее одного мегом. см.; жизнеспособность мастики, т.е. время, в течение которого состав сохраняет рабочую консистенцию, превышает сутки.

Технология приготовления мастики очень о проста: в подогретой до 60 С концентрированной фосфорной кислоте постепенно растворяют гидроокись алюминия, кипятят раствор

l5-20 мин, добавляют воду, перемешивают, вводят порошкообразные кальцинированные тальк, кварц пылевидный, рутил, барит или их смеси (предварительно прокаленные при о

850 С в течение двух часов и охлажденные до комнатной температуры) и тщательно перемешивают. Наполнитель должен проходить через сито 0.15. Для термоотверждения мастику выдеркивают по 10-20 мин при

110 С, 220 С и 300-600 С.

Для крепления цоколей к колбам кварцевых гадогенных ламп накаливания лучшей оказалась мастика следующего состава, вес.ч.:

70%-ная фосфорная кислота 30

Гидроокись алюминия 5

Вода дистиллированная 70

Наполнитель (кварц молотый пы- 200 левидный, рутил) 100

Предложенная цоколевочная мастика может применяться всеми электроламповыми заводами, изготавливающими электрические кварцевые и поликоровые источники света.

Формула изобретения

Мастика для крепления цоколя к колбе

10 электрических ламп, кварцевых, поликоровых и других, содержащая порошкообразный наполнитель, термостойкий компонент на основе соединения алюминия и связующее — концентрированную фосфорную кислоту, о т— л и ч а ю ш а я с я тем, что, с целью по-!

$ вышения адгезии и термостойкости, она дополнительно содержит дистиллированную воду, а в качестве термостойкого компонента взята гидроокись алюминия при следующем соотношении компонентов (в вес.ч.):

Концентрированная фосфорная кислота 12 -48

Гидроокись алюминия 2 — 8

Вода дистиллированная 90 — 50

Порошкообразный наполнитель, например тальк, кварц пылевидный, рутил или их смеси 1000 — 200
