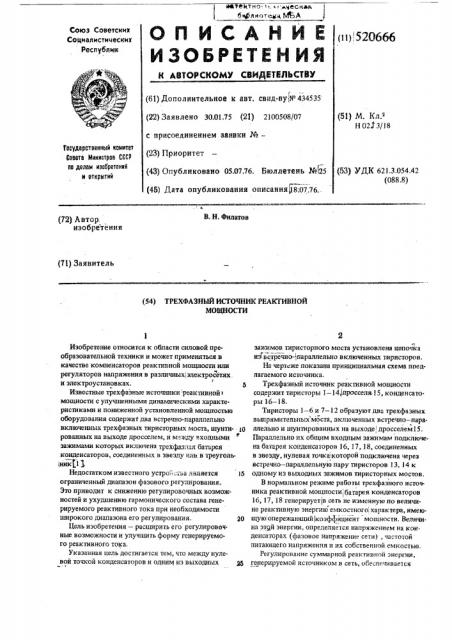

Союз Советских

Социалистических

Республик (»),529666 (61) Дополнительное к авт. свид-syiN 434535 0 (22) Заявлено 30.01.75 (21) 2100508/07 (51) М. Кл.

Н 0213/18 с присоединением заявки №вЂ”

Государственный номнтет

С088Т8 Министров СССР по делам иэаоретеннй и открытий (23) Приоритет (43) Опубликовано 05.07.76. Бюллетень ¹b5 (45) Дата опубликования описания 18.07.76.. (53) УДК 621.3.054,42 (088.8) (72) Автор, изобретения (71) Заявитель (54) ТРЕХФАЗНЫЙ ИСТОЧНИК PKAKf ÈÂÅÞÉ

МОЩНОСТИ

Изобретение относится к области силовой преобразовательной техники и может применяться в качестве компенсаторов реактивной мощности или регуляторов напряжения в различных,электросетях. и электроустановках. б

Известные трехфазные источники реактивной > мощности с улучшенными динамическими характеристиками и пониженной установленной мощностью оборудования содержат два встречно-параллельно включенных трехфазных тиристориых моста, шунти- 16 рованных на выходе дросселем, и между входными зажимами которых включена трехфазпая батарея конденсаторов, соединенных в звезду или в треугольiни 1 $.

Недостатком известного устрой::,тьа является i5 ограниченный диапазон фазового регулирования„

Это приводит к снижению регулировочных возможностей и ухудшению гармонического состава генерируемого реактивного тока при необходимости широкого диапазона его регулирования. 20

Цель изобретения — расширить его регулировочные возможности и улучшить форму генерируемого реактивного тока.

Укаэанная цель достигается тем, что между нулевой точкой конденсаторов и одним из выходных е5 зажимов тиристорного моста установлена цепочка из встречно-,параллельно включенных тиристоров.

На чертеже показана принципиальная схема поецпагаемого источника.

Трехфазный источник реактивной мощности содержит тиристоры 1 — 14)дросселя,15, конденсаторы 16 — 18.

Тиристоры 1 — 6 и 7 — 12 образуют два трехфаэных выпрямительных моста, включенных встречно — пара. ллельно и шунтированных на выходе, дросселем15, Параллельно их общим входным зажимам подключена батарея конденсаторов 16, 17, 18, соединенных в звезду, нулевая точка которой подключена через встречно — параллельную пару тиристоров 13, 14 к одному иэ выходных зажимов тиристорных мостов.

В нормальном режиме работы трехфазного источника реактивной мощности, батарея конденсаторов

16, 17, 18 генерирует в сеть не изменную по величине реактивную энергию еглкостного, характера, имеющую опережающий коэффйциент мощности. Величина этой энергии, определяется напряжением на конденсаторах (фазовое напряжение сети), частотой питающего напряжения и их собственной емкостью.

Регулирование суммарной реактивной энергии, генерируемой источником в сеть, обеспе мвается

520666i

Э

/ регулированием реактивной энергииивентнльно-дроссельного регулятора (1 — 14, 15), имеющей отстающий коэффициент мощности и, следовательно, вычитаю щейся иэ реактивной энергии, генерируемой конденсаторами, Величина энергии, потребляемой (генерируемой) регулятором; определяется (индуктивностью дросселя15, частотой и величиной питающего напряжения, программой включениявентилей и диапазоном их фазового регулирования, По характеру протекающего через дроссель 15 тока возможны два режима работы: частота инлук. тнвного тока pasma частоте питающей сети (диапазон фазового регулирования угла включения тиристоров составляет 0 — 15о относительно максиму ма питающего напряжения) и чистота тока дроссе ля в шесть раэ вылив частоты напряжения питающей сети (диапазон фазового регулирования тирнсто- ров составляет 60-90о относительно максимума пи. тающего напряжения) .

Благодаря наличию дополнительной пары, встречно.параллельно соединенных тирнсторов 13, 14 возможны два диапазона регулирования инщ ктнвного тока под действием либо линейных, либо фазных напряжений.

При работе тиристоров 1 — 12 дроссель 15 подклю чается поочередно к линейным напряжениям питающей сети, которыми определяется величина индуктивного t тока дросселя 15 и суммарная реактивная энергия, генерируемая компенсатором в сеть. )

При снятии управляющих импульсов с тнрнсторов 2, 4, 6, 8, 10, 12 и подаче их на дополнительную пару встречно — параллельных тиристоров 13 (с тирис-j торов 2,4, 6) и 14 (с тиристоров 8, 10, 12) возможны все прежние режимы работы дросселя 15„но уже под фаэовым напряжением питающей сети, которое меньше линейного в 1; 73 раза. Во столько же раз снижается индуктивный ток дросселя 15, а реактивная энергия, им генерируемая, уменьшается в три раза.

Поскольку тиристоры 13, 14 работают в диапазоне малых индуктивных токов (под фаэовым напряжением), установка их незначительно увеличивает установяенную мощность вентилей, но зато обеспе1 чивает дополнительный диапазон регулирования реактивной энергии и улучшает гармонический состав. реактивного тока в широком диапазоне регулирования.

При соединении конденсаторов 16,1 7, 18 в звезду.

16 а не в треугольник, не происходит увеличения их установленной мощности и габаритов, поскольку увеличение их емкости в 3 раза сопровождается сни-, жением рабочего напряжения в 1, 73 раза.

При необходимости соединения конденсаторов

16, 17, 18 в треугольник можно использовать нуле,вой провод питающей сети.

Формула изобретения

Трехфазный источник реактивной мощности, по авт. св. Р 434535, отличающийся тем, что, с целью расширения диапазона регулирования и улуч щения формы генерируемого тока, между нулевой точкой конденсаторов и одним из выходных зажи36 мов тиристорного моста установлена цепочка из встречно:-параллельно включенных тиристоров.

Источники информации, принятые во внимание при экспертизе:

Ф

1. АвТ. св. 434535 М, кл. Н 02ф 3/18 редактор В. Фельдман
