Способ изготовления спиральных сверл
Иллюстрации
Реферат
Ъ»;
1 . -.д,! Ф, а

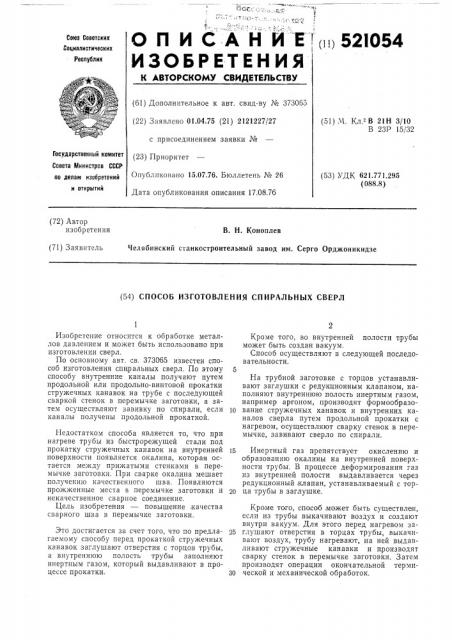

О П И С А Н И E (i!) 521054
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 373065 (51) М. Кл. В 21Н 3/10
В 23Р 15/32 (22) Заявлено 01.04.75 (21) 2121227/27 с присоединением заявки № осУАаРственный комитет (23) Приор„тет
Совета Министров СССР по делам изобретений Опубликовано 15.07.76. Бюллетень № 26 (53) УДК 621.771.295 (088.8) и открытий
Дата опубликования описания 17.08.76 (72) Автор изобретения
В. Н. Коноплев (71) Заявитель Челябинский станкостроительный завод им. Серго Орджоникидзе (54) СПОСОБ ИЗГОТОВЛЕНИЯ СПИРАЛЬНЫХ СВЕРЛ
Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении сверл.
По основному авт. св. 373065 известен способ изготовления спиральных сверл. По этому способу внутренние каналы получают путем продольной или продольно-винтовой прокатки стружечных канавок на трубе с последующей сваркой стенок в перемычке заготовки, а затем осуществляют завивку по спирали, если каналы получены продольной прокаткой.
Недостатком способа является то, что при нагреве трубы из быстрорежущей стали под прокатку стружечных канавок на внутренней поверхности появляется окалина, которая остается между прижатыми стенками в перемычке заготовки. При сварке окалина мешает получению качественного шва. Появляются прожженные места в перемычке заготовки и некачественное сварное соединение.
Цель изобретения — повышение, качества сварного шва в перемычке заготовки.
Это достигается за счет того, что по предлагаемому способу перед прокаткой стружечных канавок заглушают отверстия с торцов трубы, а внутреннюю полость трубы заполняют инертным газом, который выдавливают в процессе прокатки.
Кроме того, во внутренней полости трубы может быть создан вакуум.
Способ осуществляют в следующей последовательности.
На трубной заготовке с торцов устанавливают заглушки с редукционным клапаном, наполняют внутреннюю полость инертным газом, например аргоном, производят формообразо)0 вание стружечных канавок и внутренних каналов сверла путем продольной прокатки с нагревом, осуществляют сварку стенок в перемычке, завивают сверло по спирали.
15 Инертный газ препятствует окислению и образованию окалины на внутренней поверхности трубы; В процессе деформирования газ из внутренней полости выдавливается через редукционный,клапан, устанавливаемый с тор20 ца трубы в заглушке.
Кроме того, способ, может быть существлен, если из трубы выкачивают воздух и создают внутри вакуум. Для этого перед нагревом за25 глушают отверстия в торцах трубы, выкачивают воздух, трубу нагревают, на ней выдавливают стружечные канавки и производят сварку стенок в перемычке заготовки. Затем производят операции окончательной терми30 ческой и механической обработок, 521054
Формула изобретения
Составитель М. Мигачева
Редактор Л. Василькова Техред E. Подурушина Корректоры: В. Дод и А. Николаева
Заказ 2059/5 Изд. № 1613 Тираж 1077 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова. 2
1. Способ изготовления спиральных сверл по авт. св. № 373065, отл и ч а ю щи и ся тем, что, с целью повышения качества сварных швов в перемычке, перед прокаткой стружечных канавок заглушают отверстия с торцов трубы, а внутреннюю полость трубы заполняют инертным газом, которь1й выдавливают в процессе прокатки.
2. Способ по п. 1, отл и ч, ющий ся тем, 5 что во внутренней полости трубы создают вакуум
