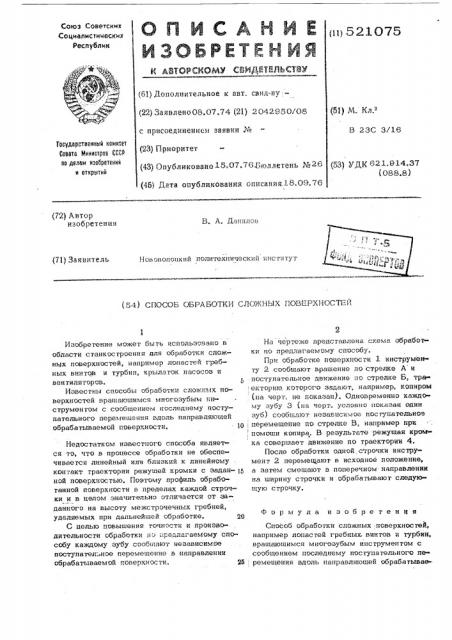

(61) Дополнительное к авт. Свид" B1j "(22} Заявлено 08.07.74 (21) 2042950/08 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.07.76.Бюллетень №26 (45} Дата опубликования описания.18.09.76

Б 23С 3/16

Гооударственнв1й комитет

Совета Министров СССР оо делам изооретений и атирытий (53) Д (621.814.37 (088.8) (72) Автор изобретения

Б. A. Данилов

Новополоцккй политехнический ннсткту (71) Заявитель (54) СПОСОБ ОБРАБОТКИ СЛОЖНЫХ ПОВЕРХНОСТЕЙ

Изобретение может быть использовано в области станкостроения для обработки сложных поверхностей, например лопастей гребных ВинтОВ и турбин, крылаток насо(ОВ и вен тиля тор Ов. ь

ИзвесTHbf cffoco6b. Обраоотки сложиbfx ff0 верхностей Вращающимсч многозубым инструментом с сообшекием последнему поступательного перел4ешення Вдоль направляющей обрабатываемой поверхности. l0

Недостатком известного способа являеч ся то, что s процессе обработки ке обеспечивается линейный или близкий к ликейкому кон-,акт траектории режущей кромки с задан-1В ной поверхностью, Поэтому профиль обработанной поверхности в пределах каждой строчки и В целом значительно Отличается оУ за данного на высоту межстрочечных гребней, удаляемых при дальнейшей Обработке.

С целью повышения точности и производительности обработки п:;:,редлагаемому спс . собу каждому зубу сообщают независимое поступательное перемещение в направлении обрабатываемой поверхнос ти. И

На "f8p; RB пр« ив- т авлека, г хема обработ«

Kff ho предлагаемому cffoco6 "

При обработке поверхности 1 инструменту 2 сообщают вращение по стрмпсе A u поступательное движение по стрелке Б, траек торию котооого задают„например, копи ром (на черт, ке гоказак). Одновременно каждому зубу З (на черт, услОВНО показан Один

3 jj6) соооша:oT H(зависи:;;cN nGc //IIEI Ho

: перемещение по стрелке В, нанример нрн, помощи копира. В результате режущая кром ка совершает движение по траектории 4.

После обработки одной строчки инструмект 2 перемецтают в исходное чоложение, а затем смешают В поперечном направлении ка ширину строчки и обрабатывают следующую с тр очку

Формула изобретения

Способ обработки сложных поверхностей, например лопастей гребных. винтов и турбин, Вращающимся м н ого зубы м инс трумен том с сообщением последнему поступательного перемещения Вдоль направляющей обрабатывае521075

Составитель М. Ко ьбич.Редактор .Н, Аристова Техред, А, Богдан Корректор jp, д цд ца

Заказ 3866 512 Тираж 1178 Подписное, 0НИИПИ Государственного комитета Совета Министров СССР по делам изобретений я открытий

113035, Москва„Ж-35, Раушская наб., д. Ф/5

Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 мой поверхности, î r л я ч а ю щ я и с я тем, что, с целью повышения точности и производительности обработки, каждому зубу, сообшают независимое поступательное перемешение в направлении обрабатываемой поверхности.
