Сплав на основе меди
Патент 521330
Авторы
Классы МПК
Сплав на основе меди
Иллюстрации
Реферат

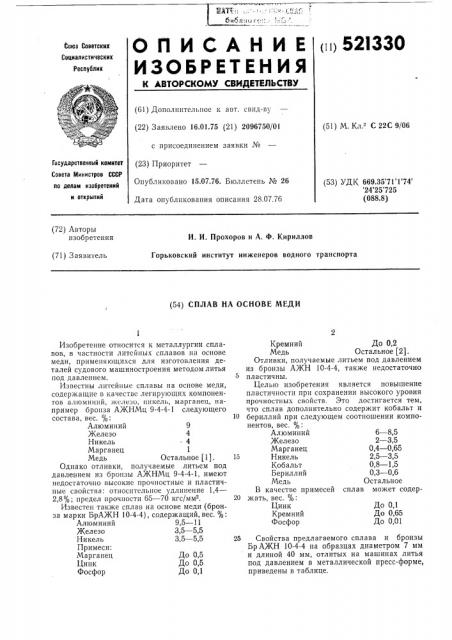

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.01.75 (21) 2096750/01 с присоединением заявки М (23) Приоритет
Опубликовано 15.07.76, Бюллетень № 26
Дата опубликования описания 28.07.76 (51) М. Кл. С 22С 9/06
Гасударственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 669.35 71 1 74 24 25 725 (088.8) (72) Авторы изобретения
И. И. flpoxopoB и А. Ф. Кириллов
Горьковский институт инженеров водного транспорта (71) Заявитель (54) СПЛАВ НА ОСНОВЕ МЕДИ
Изобретение относится к металлургии сплавов, в частности литейных сплавов на основе меди, применяющихся для изготовления деталей судового машиностроения методом литья под давлением.
Известны литейные сплавы на основе меди, содержащие в качестве легирующих компонентов алюминий, железо, никель, марганец, например бронза АЖНМц 9-4-4-1 следующего состава, вес. о/о.
Алюминий 9
Железо 4
Никель . 4
Марганец 1
Медь Остальное (1).
Однако отливки, получаемые литьем под давлением из бронзы АЖНМц 9-4-4-1, имеют недостаточно высокие прочностные и пластичные свойства: относительное удлинение 1,4—
2,8 /о, предел прочности 65 — 70 кгс/мм .
Известен также сплав на основе меди (бронза марки БрАЖН 10- 4-4), содержащий, вес. /о.
Алюминий 9,5 — 11
Железо 3,5 — 5,5
Никель 3,5 — 5,5
Примеси:
Марганец До 0,5
Цинк До 0,5
Фосфор До 0,1
Кремний До 0,2
Медь Остальное (2).
Отливки, получаемые литьем под давлением из бронзы АЖН 10-4-4, также недостаточно пластичны.
Целью изобретения является повышение пластичности при сохранении высокого уровня прочностных свойств. Это достигается тем, что сплав дополнительно содержит кобальт и бериллий при следующем соотношении компонентов, вес. о/,:
Алюминий 6 — 8,5
Железо 2 — 3,5
Марганец 0,4 — 0,65
15 Никель 2,5 — 3,5
Кобальт 0,8 в 1,5
Бериллий 0,3 — 0,6
Медь Остальное
В качестве примесей сплав может содер20 жать, вес. /о.
Цинк До 0,1
Кремний До 0,65
Фосфор До 0,01
25 Свойства предлагаемого сплава и бронзы
БрАЖН 10-4-4 на образцах диаметром 7 мм и длиной 40 мм, отлитых на машинах литья под давлением в металлической пресс-форме, приведены в таблице.
52.1330
Свойства сплава предел прочности, кгс/мм твердость по БринелJIIo, кгс/мм
Сплав относительное удлинение, оо относительное сужение
Бр АНЖ 10-4-4
Не более 3,0
260
Сп-1-8 4оа А1- -3 4о а Ге+3,37оа
Ni+0 580/î Ми+0,85;о Со+0,35Уо
Be+0 5о/ Zn+0,25оо Sl+0 ° 05 / P
15
143
Cu+7,5;î AI+2,5 "о Fe+0,5 а
Mn+2,5аа И1- -0,83 ало Со+0,34оа
Be+0,08аа Zn
62,9
36,6
26,9
131
Формула изобретения
Составитель Л. Шевелева
Техред Е, Подурушина
Корректор Е. Рожкова
Редактор Н. Корченко
Заказ 1678/16 Изд. № 1511 Тираж 764 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, /К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Таким образом, из анализа приведенных данных видно, что предложенный сплав более пластичен, чем известный, и в то же время обладает достаточно высоким уровнем прочностных свойств.
Сплав на основе меди, включающий алюминий, железо, марганец, никель, отличаюшийся тем, что, с целью повышения пластичности при сохранении высокого уровня прочностных свойств, он дополнительно содержит кобальт и бериллий при следующем соотношении компонентов, вес. /,:
Алюминий 6 — 8,5
Железо 2 — 3,5
Марганец 0,4 — 0,65
Никель 2,5 — 3,5
5 Кобальт 0,8 — 1,5
Бериллий 0,3 — 0,6
Медь Остальное
Источники информации, принятые во внимание при экспертизе:
1. Соколов Н. Н. и др. «Гребные винты из алюминиевой бронзы», Л., издательство «Судостроение», 1971 r., стр, 195.
2. Смирягин А. П. и др. «Промышленные цветные металлы и сплавы», М., Металлург15 издат, 1956 г., стр. 206 — 207.
