Реферат

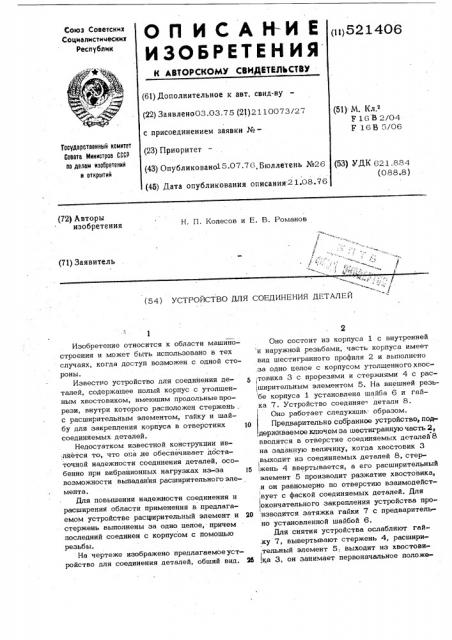

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 521406 (61) Дополнительное к авт. свид-ву (22) Заявлено03.03.75 (21)2110073/27 с присоединением заявки №(23) Приоритет (43) Опубликовано15.07.76. Бюллетень №26 (45) Дата опубликования описания 21.08.76 (51) М. Кл.е

Р 16 В 2/04

F 168 5/06

Гасударственный номнтет

Соавта Мнннстров СССР по делам изобретений н открытнй (53) УДК 621.884 (088.8) (72) Авторы изобретения

Н. П. Колесов и Е. B. Романов

i.

ii т

1

d (71) Заявитель

-. :!., -

/ (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ДЕТАЛЕЙ

Изобретение относится к области машиностроения и может быть использовано в тех случаях, когда дОступ возможен с одной стороны.

Известно устройство для соединения деталей, содержащее полый корпус с утолшенным хвостовиком, имеющим продольные прорези, внутри которого расположен стержень, с расширительным элементом, гайку и шайбу для закрепления корпуса в отверстиях тв соединяемых деталей.

Недостатком известной конструкции является то, что оца не обеспечивает достаточной надежности соединения деталей, особенно при вибрационных нагрузках из-за 15 возможности выпадания расширительного элемента.

Для повышения надежности соединения и расширения области применения в предлагаемом устройстве расщирительный элемент и ЯО стержень выполнены за одно целое, причем последний соединен с корпусом с помошью резьбы.

На чертеже изображено предлагаемоеустройство для соединения деталей, обший вид. 25

Оно состоит из корпуса 1 с внутренней. и наружной резьбами, часть корпуса имеет вид шестигранного профиля 2 и выполнено за одно целое с корпусом утолщенного хвос;товика 3 с прорезями и стержнями 4 с pacl ширительным элементом 5. На внешней резь бе корпуса 1 установлена шайба 6 и гайка 7. Устройство соединяе детали B.

Оно работает следуюши образом.

Предварительно собранное устройство, поддерживаемое ключом за шестигранную часть 2, вводится в отверстие соединяемых деталей 8 на заданную величину, когда хвостовик 3 .выходит из соединяемых деталей 8, стер1 жень 4 ввертывается, а его расширительный элемент 5 производит разжатие хвостовика,,и он равномерно по отверстию взаимодействует с фаской соединяемых деталей. Для ,окончательного закрепления устройства производится затяжка гайки 7 с предварительно установленной шайбой 6.

Для снятия устройства ослабляют гай,ку 7, вывертывают стержень 4, расширительный элемент 5, выходит из хвостови ка 3, он занимает первоначальное положе3 521406 ние, и устройство выводят из отверстиясо- тельным элементом, гайку и шайбу для за= единяемых деталей 8. крепления корпуса в отверстиях соединяемых деталей, о т л и ч а ю щ е е с я тем, что, ф о р м у и а и з о б р е т е н и я с целью повышения надежности соединения

"-у, „,йство для соединения деталей, со- и расширения области применения устройст

;держащее полый корпус с утолшеннымхвос- ва, расширительный элемент и стержень вы-, 4. товиком, имеющим продольные прорези, внуч полнены за одно целое, причем последний I . ри.которого расположен стержень с расшири- соединен с корпусом с помощью резьбы.
