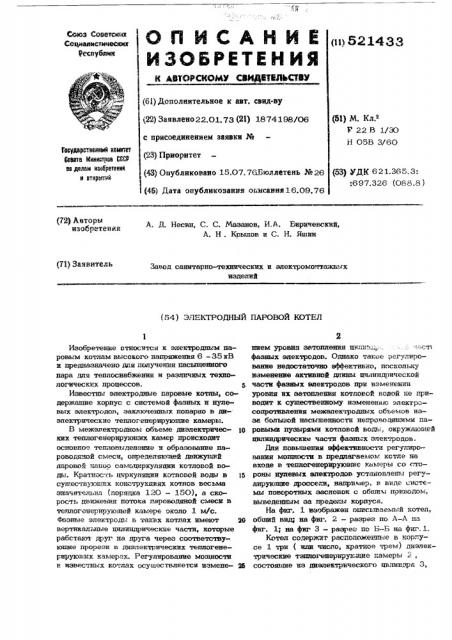

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{11) 521433 (61) Дополнительное к авт. свид-ву (22) Заявлено22.О1.73 (21) 1874198/О6 с присоединением заявки ¹ (23) Лриоритет (43) Опубликовано 15.О7. 76.Бтоллетень № 26

{45) Дата опубликования or èñaíèÿ16.09.76 (51) М. Кл.е

V 22 В 1/ЗО

Н ОЗВ 3/6О

acygapc ae sw амитет

Валата Каакатраа ВОСР аа делам наабретеаиа и атирьттнй (53) УДК 621.365.3:

:697.326 (О88.8 ) (72) Авторы изобретения.А. Q. Несин, С. С. Мазанов, И,А. Биричевский, А. Н. Крылов и С. H. Яшин (71) Заявитель

Завод санитарно-технических и электромотттажвьтх изделий (54) ЭЛЕКТРОДНЫЙ ПАРОВОЙ КОТЕЛ

Изобретение относится к электродным паровым котлам высокого напряжения 6 -35 кВ и предназначено для получения цасьпценного пара для теплоснабжения и различных технологических процессов. 5

Известны электродные паровые котлы, содержащие корпус с системой фазных и нулевьтх электродов, заключенных попарно в диэлектрические теплогенерирующие камеры.

В межэлектродном объеме диэлектричес- 1О ких теплогенерирующих камер происходит основное тепловыделение и образование пароводяной смеси, определяющей движущий паровой напор самоциркуляции котловой воды. Кратность циркуляции котловой воды в 15 существуютдкх конструкциях котлов весьма значительна (поряцка 12Π— 15О), а скорость движения потока пароводяной смеси в теплогенерирующей камере около 1 м/с. чезные электроды ь таких котлах имеют 20 вертикальные цилиндрические части, которые рабстают друг на друга через соответствующие прорези в диэлектрических теплогенерируюттжх камерах. Регулирование мощности в известных котлах осуществляется измене- 25 нием уровня затопления цкж:,, . тэстт фазных электродов. Однако такое регулирование недостаточно эффективтто, поскольку изменение активной длины цилиндрической части фазных электродов при изменении уровня их затопления котловой водой re приводит к существенному изменению электросолромжления межэлектродных объемов изза большой насыщенности непровоцящими паровыми пузырями котловой водь., окружающей цилиндрические части фазньтх электродов.

Зля повышения эффективности регулирования мощности в предлагаемом котле на входе в теплогенерирующие камеры со стороны нулевых электродов установлены регулирующие дроссели, например. в виде системы поворотных заслонок с общим приводом, выведенным за пределы корпуса.

На фиг. 1 изображен описьтваелтьтй котел, общий вид; на фиг. 2 — разрез по А-А на фиг. 1; на фиг 3 — разрез по Ь-Б на фиг. l.

Котел содержит расположенные в корттусе 1 три (или число, кратное трем) диэлектрические тэпжи енерирующие камеры "., состоящие из диэлектрического цилиндра 3, 521433

Фиг.2

Е-Z фазных 4. и нулевых 5 электродов. Подвод напряжения к фазным электродам 4 осушествляется по токоведушему стержню 6 через проходные изоляторы 7. В нижней части корпуса 1 установлен щиток 8 привода, выведенного за поеделы корпуса, на котором вну три котла жестко закреплена кресговина 9 с заслонками 1О. Уровень а котловой воды поддерживается постоянным вьппе диэлектрических цилиндров 3.

При подаче напряжения на фазные электроды 4 в межалектродном объеме, в основsou, образуется пароводяная смесь, определяющая движутпий паровой напор самоциркуляции кочяовой воды.

При изменении положения заслонок 1О нижнего торца диэлектрических цилиндров 3 происходит изменение гидравлических сопротивлений входов в теплогенерируюшие камеры 2, тем самым изменяются кратность циркуляции котловой Й© воды, насыщенность паровыми пузырьками пароводяной смеси в межвлектродных обьемах, а следовательно, и величина электросопротивления межэлектродных объемов котловой воды. Моптность котла при этом регулируе жя в пределах до 5О% от номинальной величины.

Формула изобретения

Злектродный паровой котел, содержащий корпус с системой фазных и нулевых электродов, каждая пара которых заключена в диэлектрическую теплогенерируюшую камеру, о т л и ч а ю m и и с я тем, что, с целью повышения эффективности регулирования мощности, на входе в теплогенерируюшие камеры со сгороны нулевых электродов установлены регулирующие дроссели, например в виде сис гемы поворотных заслонок с общим приводом, выведенным за предельт корпуса.

ЦНИИПИ Заказ 3768/521

Тираж 551 Подписьое

Филиал ППП "Патент, г. Ужгород, ул. Проектная,
