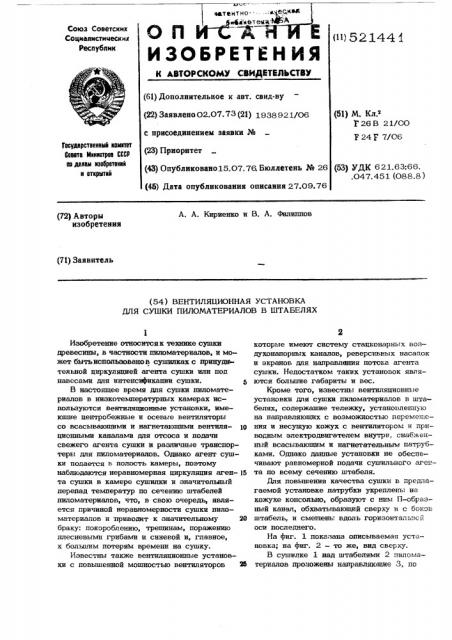

Реферат



патент но-

ОП Õ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическни республик (61) Дополнительное к авт. свид-ву (22) Заявлено О2.О7.73 (21) 1938921/О6 с присоединением заявки № (51) я Кле

Г 26 В 21/СО

Р 247 7/C6

Государствеиимй комитет

Совета Иииистроа СССР ао делам изобретеиий и открмтий (23) Приоритет (43) Опублнковано15.О7.76. Бюллетень ¹ 26 (53) УДК 621.63:66. . 047. 45 1 (088. 8 ) (45) Дата опубликования описания 27.09.76

А. А. Кириенко и В. А. филиппов (72) Авторы изобретения (7l) Заявитель (54) ВЕНТИЛЯЦИОННАЯ УСТАНОВКА

ДЛЯ СУШКИ ПИЛОМАТЕРИАЛОВ В ШТАБЕЛЯХ

Изобретение относится к технике сушки древесины, в частности пиломатериалов, и может быть использовано в сушилках с принуди тельной циркуляцией агента сушки или по,п навесами для интенсификации сушки.

Ь

В настоящее время для сушки пиломатериалов в низкотемпературных камерах используются вентиляционные установки, имеюшие центробежные и осевые вентиляторы со всасываюшими и нагнетаюшими вентиля- 1О ционными каналами для отсоса и подачи свежего агента сушки и различные транспортеры для пиломатериалов. Однако агент сушки подается ь полость камеры, поэтому наблюдаются неравномерная циркуляция area- 15 та сушки в камере сушилки и значительный перепад температур по сечению штабелей пиломатериалов, что, в свою очередь, является причиной неравномерности сушки пиломатериалов и приводит к значительному 2О браку: покороблению, трещинам, поражению плесневыми грибами и синевой и, главное, к большим потерям времени на сушку.

Известны также вентиляционные установки с повышенной мошностью вентиляторов за которые имеют систему стационарных воздухонапорных каналов, реверсивных насадок и экранов для направления потока агента сушки. Недостатком таких установок являются большие габариты и вес.

Кроме того, известны вентиляционные установки для сушки пиломатериалов в штабелях, содержашие тележку, установленную на направляюших с возможностью перемешения и несушую кожух с вентилятором и приводным электродвигателем внутри, снабженный всасывающим и нагнетательным патрубками. Однако данные установки не обеспечивают равномерной подачи сушильного аген— та по всему сечению штабеля.

Для повышения качества сушки в предлагаемой установке патрубки укреплены на кожухе консольно, образуют с ним П-образный канал, обхватываюший сверху и с боков штабель, и смешены вдоль горизонтальной оси последнего.

На фиг. 1 показана описываемая установка; на фиг. 2 — то же, вид сверху.

В сушилке 1 над штабелями 2 пиломатериалов проложены направляюшие 3, по

521441 которым перемешается тележка 4, Тележка несет центробежный или осевой вентилятор 5 с электродвигателем 6. К кожуху 7 вентилятора 5 консольно присоединены всасывающий 8 и нагнетатепьный 9 патрубки, 5 смещенные по горизонтали вдоль оси штабеля 2 и образующие с кожухом П-о6рааный вертикальный незамкнутый вентиляционный канал, обхватывающий штабель пиломатериалов по всей высоте с боков с зазором, © предусмотренным для свободного перемещения вентилятора вдоль штабелей. Смещение патрубков 8 и 9 вызвано необходимостью подачи- свежего агента сушки. Опушенные ветви патрубков 8 и 9 имеют со стороны, 15 обращенной к штабелю 2, окна для прохода агента сушки. Патрубки 8 и 9 оборудованы подвижными вертикальными экранами 1О.

Изменяя положение экранов 1О, можно добиться оптимального режима подачи и отсоса агента сушки по всему сечению штабеля 2. К штабелям 2, расйоложенным внутри сушилки 1, лоступает агент сушки, подогретый в калориферах 11, установленных вдоль сушилки, а в сушильных агрегатах

25 работаюшь под навесами (на чертеже не показаны) агент сушки подогревается нагревателями 12, смонтированными внутри патрубков 8 и 9.

Установка работает следующим образом.

После загрузки площадки штабелями 2 пи. ломатериалов на вагонетках 13 включаются механизм перемещения тележки 4, электродвигатель и в случае необходимости нагреватели 12. Вентилятор 5, подвешенный к тележке 4, начинает совершать поступательное движение вдоль штабелей 2 пиломатериалов. Одновременно вентилятор 5 с одного бока штабеля 2 патрубков 8 всасывает агент сушки, образуя у поверхности пиломатериалов разрежение, а через патрубок 9 нагнетает агент сушки под некоторь."М давлением в штабель 2, что способствует более интенсивному удалению влаги из пиломатеои. 5 алов. Регулируемые экраны 10 в патрубках 8 и 9 равномерно направляют потоки агента сушки по всей высоте штабеля 2, а также равномерно осуществляют его отсос.

Таким образом создается кругообразное волновое интенсивное движение агента сушки, осуществляется максимальное использование его и равномерное обтекание им поверхности пиломатериалов. Вследствие местной направленности нагнетающего потока и отсоса агента сушки по сечению штабелей 2 устанавливаются одинаковые теьшературные и влажностные поля, Изменение направления движения тележки 4 происходит автоматически, дла чего на противоположных концах направляющих 3 установлены конпевьте выключатели (на чертеже не показаны). Тележка 4 может иметь собственный тяговый двигатель, рассчитанный на работу в агрессивных средах, или тросовую тягу от электролебедки, вынесенной за пределы действия агрессивной среды.

Возможен вариант применения двух или более установок. Геометрия смешения патрубков 8 и 9 может быть другой. Вентилятор 5 может быть реверсивным.

Формула изобретения

Вентиляционная установка дла сушки пипоматериалов в штабелях, содержащая тележку, установленную на направляющих с возможностьто перемещения и несущую кожух с вентилятором и приводным электродвигателем внутри, снабженный всасывающим и нагнетательным патрубками, о т л и ч а— ю щ а я с я тем, что, с целью повышения качества сушки, патрубки укреплены на кожухе консольно, образуют с ним П-образный канал, обхватывающий сверху и с боков -шта.бель, и смещены вдоль горизонтальной оси последнего.
