Устройство для измерения диаметральных размеров в процессе обработки

Устройство для измерения диаметральных размеров в процессе обработки

Иллюстрации

Показать все

Реферат

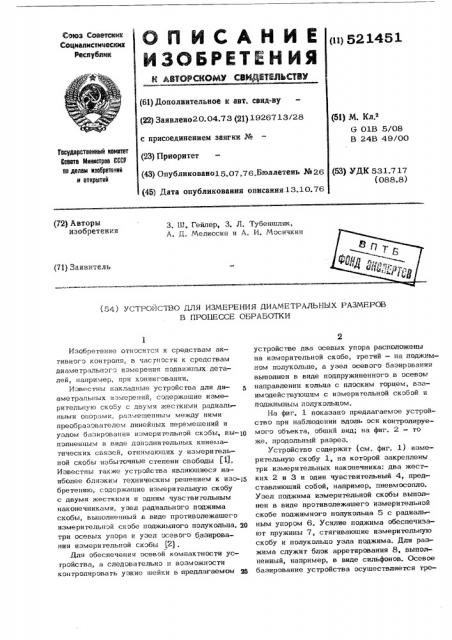

(61) Дополнительное к авт. свид-ву (22) Заявлено20.04.73 (21) 19267 13/28 с присоединением эаягки № (23) Приоритет (43) Опубликовано15.07.76.Бюллетень ¹26 (45) Дата опубликования описания13.10.76 (51) M. Кл.н ь 01В 5/08

В 24В 49/00

Гооударотаенний ноинтет

Воаата Мнннотроа СССР оо делан нзооретеннй и отнрытнй (53) УДК 531.717 (088.8) (72) Авторы изобретения

3. Ш. Гейлер, 3. П. Тубеншляк, А.,LI,. Мелиссии u A. И. Мэсичкии (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРАЛЬНЫХ РАЗМЕРОВ

В HPGIIECCE ОБРАБОТКИ

Изобретение относится к средствам активиогэ контроля, в частности к средствам диаметрального измерения подвижных деталей, например, при хэииигэвании.

Известны накладные устройства для диаметралъиых измерений. содержащие измерительную скобу с двумя жесткими радиальными опорами, размещенным между ними преобразователем линейных перемещений и узлом базирования измерительной скээы, вы- О пэлиеиным в виде дополнительных кииематических связей, отнимающих у измерительной скобы избыточные степени свободы I 1).

Известны также устройства являющиеся наиболее близким техническим решением к изо-д бретению, содержащие измерительную скобу с двумя жесткими и одним чувствительным наконечниками, узел радиального поджима скобы, выполненный в виде противолежащего измерительной скэбе поджимного полукольца, 29 три осевых упора и узел осевого базироваиия измерительной скобы (2).

Для обеспечения осевой компактности устройства, а следэвательиэ и возможнэсти контролировать узкие шейки в предлагаемом, @ устройстве два осевых упора расположены на измерительной скобе, третий — на поджимиом полукольце, а узел осевого базирования выполнен в виде подпружиненного в осевом направлении кольца с плоским горцем, вза— имэдействующим с измерительной скэбой и и оджимным и олук ольцом.

На фиг. 1 показано предлагаемое устройство при наблюдении вдоль оси контролируе мого объекта, общий вид; иа фиг. 2 — ro же, продольный разрез.

Устройство содержит (см. фиг. 1) измерительную скобу 1, на которой закреплены три измерительных наконечника: два жест» ких 2 и 3 и один чувствительный 4, представляющий собой, например, пневмосопло.

Узел поджима измерительной скобы выполнен в виде противолежащего измерительной скобе поджимиого полукольца 5 с радиаль иым упором 6. Усилие поджима обеспечизают пружины 7, стягивающие измерительную скобу и полукольцо узла поджима. Для разжима служит блок арретирования 8, выполненный, например, в виде сильфонов. Осевое базирование устройства осуществляется тре52 1451 мя. осевыми упорами 9, 10 и 11, два из которых 9 и 10 расположены на измерительной скобе, а третий 11 (см. фиг. 2) на полукольце узла поджима. Для прижима упоров к контролируемому объекту служит узел осе- g вого поджима, выполненный в виде кольна 12 с плоским торцом и нескольких, .например грех, равномерно расположенных пружин 13.

Устройство работает следующим образом.

Раздвинув с помощью блока арретирования 8 щ измерительную скобу 1 и поджимное полукольцо 5, надевают устройство на контролируемый объект (в рассматриваемом случае гильзу двигателя внутреннего сгорания), а затем дают пружинам 7 сблизить изме- 15 рительную скобу и поджимное полукольцо.

При этом придут во взаимодействие с контролируемым объектом жесткие измерительные наконечники 2 и 3, а также радиальный упор 6. Для осевого базирования ус- 2О тройства последнее поджимается к контролируемому объекту (в рассматриваемом случае к борту гильзы) тремя осевыми упорами

9, 10 и 11. Благодаря тому, что и измерительная скоба и поджимное полукольцо лежат иа плоском горце кольца 12 узла осевого поджима, взаимное осевое смещение измерительной скобы и поджимного полукопьца исключается и трех осевых упоров оказывается достаточным для базирования 6 иэм»:..рительной части устройства» Измерение размеров кон тролируемого объекта осушест вляется седлообраэным измерителем (наездником), состоящим иэ двух жестких 2 и 3 и одного чувствительного 4 измерительных наконечников, так же, как и в указанных известных устройствах.

Формула изобретения

Устройство для измерения диаметральных размеров в процессе обработки, содержащее измерительную скобу с двумя жесткими и одним чувствительным наконечниками, узел радиального поджима скобы, выполненный в виде противолежащего измерительной скобе поджимного полукольца, три осевых упора и узел осевого базирования измерительной скобы, о т л и ч а ю щ е е с я тем, что, с целью сокращения осевых габаритов, два осевых упора расположены на измерительной скобе, третий - на подвижном полукольце, а узел осевого базирования выполнен в виде подпружиненного в осевом направлении кольца с плоским торцом, взаимодействующим с измерительной скобой и поджимным полукольцом»

Источники информации, принятые во внимание при экспертизе:

1. Активный контроль в машиностроении, Машиностроение, 1971, стр. 162, рис. 22, 2. Авт.св. % 471503, G 018 5/08, .1. 9 7 2»
