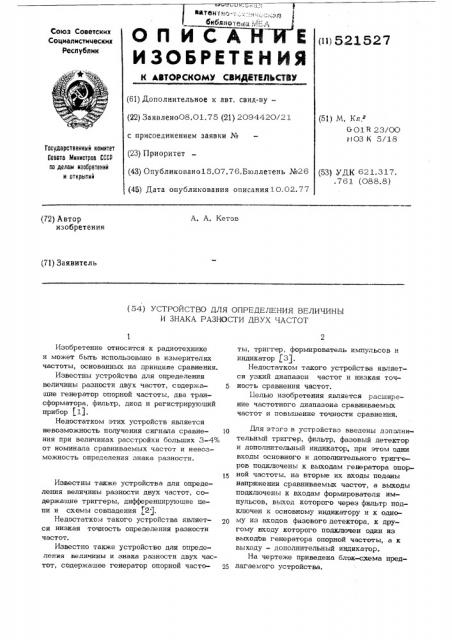

иатен т.я-.:::.;::::::: „; з библиотек ся -. -. =:-"

ОПИ А

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДИПЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) ЗаявленоО8.01.75 (21) 2O9442O/21 с присоединением заявки № (23) Приоритет (43) Опубликовано15.О7.76.Бюллетень №26 (45) Дата опубликования описания10 02.77 (51) M. Kn О1Г 23/ОО

ИO3 К 5/18

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62 1. 3 1 7. .761 (О88.8) А. А. Кетов (72} Автор изобретения (71) Заявитель (з4) УСТРОИСТВО ДЛЯ ОПРЕДЕДЕНИ 1 В1дИЧИН 1

И ЗНАКА РАЗНОСТИ ДВУХ ЧАСТОТ

Изобретение относится к радиотехнике и может быть использовано в измерителях частоты, основанных на принципе сравнения.

Известны устройства для определения величины разности двух частот, содержа- 5 щие генератор опорной частоты, два трансформатора, фильтр, диод и регистрирующий прибор 111.

Недостатком этих устройств является невозможность получения сигнала сравне- 10 ния при величинах расстройки больших 3-4% от номинала сравниваемых частот и невозможность определения знака разности.!

Известны также устройства для определения величины разности двух частот, содержащие триггеры, дифференцирующие цепи и схемы совпадения Г2 .

Недостатком такого устройства является низкая точность определения разности частот.

Известно также устройство для определения величины и знака разности двух частот, содержащее генератор опорной часто- 25 ты, триггер, формирователь импульсов и индикатор f3).

Недостатком такого устройства является узкий диапазон частот и низкая точность сравнения частот.

Белью изобретения является расширение частотного диапазона сравниваемых частот и повышение точности сравнения.

Для этого в устройство введены дополнительный триггер, фильтр, фазовый детектор и дополнительный индикатор, при этом одни входы основного и дополнительного триггеров подключены к выходам генератора опорной частоты, на вторые их входы поданы напряжения сравниваемых частот, а выходы подключены к входам формирователя импульсов, выход которого через фильтр подключен к основному индикатору и к одному из входов фазового детектора, к другому входу которого подключен один из выходЬв генератора опорной частоты, а к выходу — дополнительный индикатор.

На чертеже приведена блок-схема предлагаемого устройства.

521527

Оно содержит генератор 1 опорной частоты, триггеры 2 и 3, формирователь 4 импульсов, .фильтр 5 нижних частот, фазо:"-.ый детектор 6, индикаторы 7 и 8.

Устройство работает следующим обраЗОМ, Сигналы сравниваемых частот поступают на триггеры 2 и 3, коммутируемые генератором 1 опорной частоты. На выходах триггеров 2, 3 образуются пакеты импульсов сравниваемых частот Р„и У, Эти импульсы поочередно запускают формирователь 4 импульсов.

Формирователь 4 вырабатывает импульсы пэстэяннэй длительнэсти, нэ с чередующимися частотами пэвтэрения b и F . Пэскэлькудлительнэсть импульсэв остается вэ всех случаях пэстэяннэй,а частэтапэвтэрения меняется с частэтэй генератора 1 эпэрнэй частоты, постоянная составляющая„пропорциональная частоте (У Р ), от периода к периоду сигналов генератора 1 также изменяется. Сигналы с выхода формирователя 4 подаютсч на фильтр 5, который выделяет постоянную составляющую, промодулированную частотой генератора 1, Амплитуда выделяемых фильтром 5 сигналов пропорциональна разности двух частот F - У а

7. ф:1за =.îoãâåòñòBóeò знаку этой разности.

Знак разности определяется фазовым детектором 6, на входы которого подаются сигналы с выхода фильтра 5 и генератора 1;

Величина разности и ее знак регистрируются индикаторами 7 и 8 (измерительными

r.pнборами например вольтметрами) .

Формула изобретения

Устройство для определения величины и знака разности двух частот, содержащее генератор опорной частоты, триггер, фор мирователь импульсов и индикатор, о т— л и ч а ю ш е е с я тем, что, с пелью расширения частотного диапазона сравниваемых частот и повышения точности срав.—

10 кения, в него введены дополнительный триггер, фильтр, фазовый детектор и дополнительчый индикатор, при этом одни входы основного и дополнительного триггеров подключеHbT к выходам генератора опорной частоты, 15 на вторые их входы поданы напряжения сравниваемых частот, а выходы подключены к входам форМирователя импульсов, выход которого через фильтр подключен к основному индикатору и к одному из входов фа20 зового детектора, к другому входу которого подключен один из выходов генератора опорной частоты, а к выходу — дополнительный индикатор.

Источники информапии, принятые во внимание при экспертизе изобретения.

1, "Справочник по радиоэлектронике" под ред. Куликовского, том 2, 1968 г., изд-во "Энергия", М, стр. 438, рис. 18-5 1.

2. Авт. св. СССР № 262168 кл. Н ОЗ К 5/20, 1968 r.

3. "Цифровые частотомеры", Ермолаев, Энергия", Л, 1973 г„стр. 8, рис. 1-3 (протэтип) .
