Устройство для перемещения рамок с фотоматериалами из одного бака с фотохимическими растворами в другой

Устройство для перемещения рамок с фотоматериалами из одного бака с фотохимическими растворами в другой

Иллюстрации

Показать все

Реферат

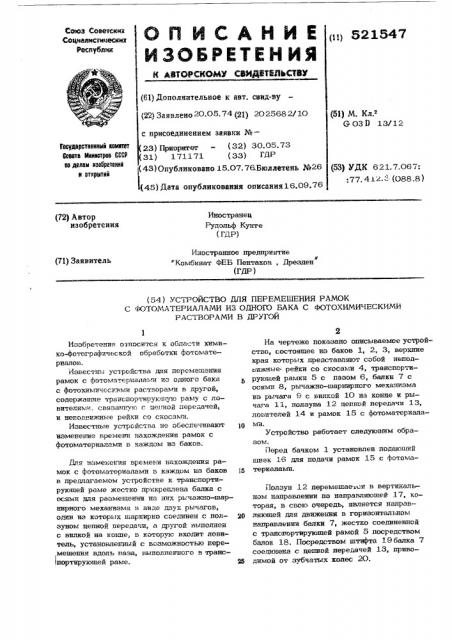

Союз Совечскин

Социалистических

Республик (1Ц 52 1 547 (61) Дополнительное к авт. свид-ву (22) 3аявлено 2О.05.74 (21) 2О25682/1О (51) И Кл.а

G 03 В 13/12 с присоединением заявки №вЂ”

23) Приоритет — (32) 30. 05. 7 з

31) 1 71 1 71 (33) ГДР (43) Опубликовано 15. О7. 76.Бюллетень ¹26

Гасударственнмй комитет

Соната Министров СССР на делам изобретений н отнятий (53) УДК 621.7.Î67:

:77. 41 (О88.8) (45) Дата опубликовании описания 16.09.76

Иностранец

Рудольф Кунте (ГДР) (72) Автор изобретении

Иностранное предприятие

"Комбинат ФЕБ Пентакон, ltpeageH (71) Заявитель (54) yCYPOACTBO lujH ПЕРЕМЕШЕНИЯ РАМОК

С ФОТОМАТЕРИАЛАМИ ИЗ ОДНОГО БАКА С ФОТОХИМИЧЕСКИМИ

РАСТВОРАМИ В ДРУГОЙ

Qrm изменения времени нахождения рамок с фотоматериалами в каждом из баков в предлагаемом устройстве к транспортируюшей раме жестко прикреплена балка с осями для размещения на них рь."чажно-шарнирного механизма в виде двух рычагов, один из которых шарнирно соединен с ползуном цепной передачи, а другой выполнен с вилкой на конце, в которую входит ловитель, установленный с возможностью пере-! мешения вдоль паза, выполненного в транспортируюшей раме.

Ползун 12 перемешаеи я в вертикальном направлении по направляюшей 17, которая, в свою очередь, является направ20 ляюшей для движения в горизонтальном направлении балки 7, жестко соединенной с ранспортируюшей рамой 5 посредством балок 18. Посредством штифта 19балка 7 соединена с цепной передачей 13, приво25 димой от зубчатых колес 2О.

Изобретение относится к области химико-фотографической обработки фотоматериалов.

Известны устройства для неремешения рамок с фотоматериалами из одного бака с фотохимическими растворами в другой, содержашие транспортируюпгую раму с ловителями. связанную с цепной передачей, и неподвижные рейки со скосами.

Известные устройства не обесгечивают изменение времени нахождения рамок с фотоматериалами в каждом из баков.

На чертеже показано описываемое устройство, состояшее из баков 1, 2, 3, верхние края которых представляют собой неподвижчые. рейки со скосами 4, транспортируюшей рамки 5 с пазом 6, балки 7 с осями З, рычажно-шарнирного механизма из рычага 9 с вилкой 10 на конце и рычага 11, ползуна 12 лепной передачи 13, ловителей 14 и рамок 15 с фотоматериала(g ми.

Устройство работает следуюшим образом.

Перед бачком 1 установлен подаюший шнек 16 для подачи рамок 15 с фотома1к териалами.

52154

С транспортирующей рамой 5 жестко соединены посредством винтов призматические поводки 21.

Транспортирующая рама 5 выполнена с направляющим пазом 6, в который входит

С поводок 22, посредством установленного на нем ползунка.

Ловитель 14 на поводке 21 входит в вилку 10 рычага 9, вращающегося наоси8 к шарнирно сочлененного на другой его оси 23 с направляющим рычагом 11, который сочленен осью 24 с ползуном 12.

Бачок с проявителем имеет вдвое большую длину по сравнению с последующими проявочными бачками 2, 3, т.е. процесс проявки фотоматериала происходит в два ра- IS бочих цикла.

В этом случае поводок 25 привинчен к транспортирующей раме 5. При необходимости coKpBTBTb длительность проявки в случае перехода на обработку другого типа фотома- йВ териала или на другой проявитель снимают говодох 21 и установленный перед ним другой поводок и заменяют поводком 22, входящим в направляющий паз 6, закрепляют установочный рычаг 9 на балке 7 и направ- 25 ляющий рычаг 11 на ползуне 12, а ловитель 14 вводят в вилку 10.

В данном случае рычаг 9 установлен так, что поводок 22 при -оризонтальном движе,Х нии транспортирующей рамки 5 перемещается не на шаг а, соответствующий диаметру зубчатого колеса 20, а на шаг 2сс, т. е. минуя скос 4. Поэтому фотоматериал на стадии проявления подвергают обработке такой же длительности, что и на остальных стадиях обработки.

На балке 7 предусмотрено несколько осей 8 для рычагов 9, 11. Возможно также посредством многопередаточного соотношения рь1чагов изменить величину шага О. не вдвое, а более.

Формула изобретения

Устройство для перемещения рамок с фотоматериалами из одного бака с фотохимическими растворами в другой, содержащее транспортирующую раму с ловителями, связанную с цепной передачей, неподвижные рейки со скосами, о т л и ч а ю ш е е с я тем, что, с целью изменения времени нахождения рамок с фотоматериалами в каждом из баков, к транспортирующей раме жестко прикреплена балка с осями для размещения на ных рычажнэ-шарнирного механизма в виде двух рычагов, один из которых шарнирно соединен с ползуном цепной передачи, à другой выполнен с вилкой ча хонде, в которую входит ловитель, установленный с возможностью леремещения вдоль паза, выполненного в транспортирующей раме, 521547

78
