Реферат

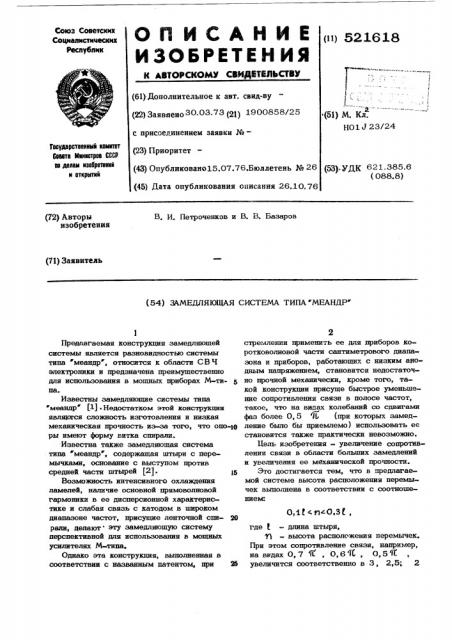

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДБТИЛЬСТВУ

Союз Советскик

Социалистических

Республик (») 521618 (61) Дополнительное к авт. свид-ву (22) 3аявлено 30.03.73 (21) 1900858/25 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 15.07.76.Бюллетень № 26 (45) Дата опубликования описания 26.10.76

Гасударственный квинтет

Севата Мииистрва СССР ае деяаи нзаеретеиий н еткрвпий (53)-УДК 621.385.6 (088.8) (72) Авторы изобретения

В. И. Петроченков и В. В. Базаров (71) Заявктель (54) ЗАМЕДЛЯЮЩАЯ СИСТЕМА ТИПА МЕАНДР стремлении применить ее для приборов коротковолновой части сантиметрового диапазона и приборов, работающих с низким ано» дным напряжением, становится недостаточно прочной механически, кроме того, такой конструкпии присуще быстрое уменьшение сопротивления связи в полосе частот, такое, что на видах колебаний со сдвигами фаз более О, 5 IL (при которых замедление было бы приемлемо) использовать ее становится также практически невозможно.

Цель изобретения — увеличение сопротивления связи в области больших замедлений и увеличения ее механической прочности.

Это достигается тем, что в предлага мой системе высота расположения перемычек выполнена в соответствии с соотношеО,11 em<0,3 (, где 5 — длина штыря, "т1 — высота располс женин перемычек.

При этом сопротивление связи, например, на видах 0,7 iL, 0,6 tt, 0,5 и. увеличится соответственно в 3, 2,5; 2

Предлагаемая конструкция замедляющей системы является разновидностью системы типа меандр, относится к области СВЧ электроники и предзначена преимущественно для использования в мощных приборах М-ти- 5 па.

Известны замедляющие системы типа меандр Щ . Недостатком этой конструкции явлщогся сложность изготовления и низкая механическая прочность из-за того, что опо-щ ры имеют форму витка спирали.

Известна также замедляющая система типа меандр", содержащая штыри с перемычками, основание с выступом против средней части штырей (2)-!

Воэможность интенсивного охлаждения ламелей, наличие основной прямоволновой гармоники в ее дисперсионной характеристике и слабая связь с катодом в широком диапазоне частот, присущие ленточной спи- 20 рали, делают эту замедляющую систему перспективной для использования в мощных усилителях М-типа.

Однако эта конструкпия, выполненная в соответствии с названным патентом, при 25

Г

1 --

1 .=

1 (51) М. Кл.

HO1 J 23/24 раза. В результате применения такой замедляющей системы усиление на единицу длины возрастает и становится возможным повышение к.п.д. и коэффициента усиления широкополосных приборов М-типа, особенно предзначенных для работы при низких анодных напряжениях и в коротковолновой части сантиметрового диапазона длин волн.

Увеличение механичесКой прочности мо10 жет быть достигнуто в такои конструкции.

Благодаря тому, что перемычки, замыкающие попарно друг на друга ламели, начинаются от самого основания ламели и выполнены из механически прочного материала, например, предварительно никелированной и медненной (для уменьшения потерь и лучшего сная) нержавеющей стали.

На чертеже показана замедляющая система, где 1 — трубчатые ламели П - образ- ной формы (П вЂ” образная форма в данном случае предзначена для уменьшения магнитного зазора).

Перемычки 2 размещены последовательно с одной и с другой стороны выступа основания 3, расположенного под средней частью ламелей. В результате перемычки

"змейкой" замыкают соседние ламели друг на друга. Все эти элементы, как известно, образуют замедляющую систему типа ме- ЗО андр".

Сопротивление связи предлагаемой конструкции в несколько раз превосходит сопротивление связи известной системы, так как уменьшается шуитирующая емкость Л З5

/4 опор/ высота Й . При этом общая длина П-образной линии в новой конструкции примерно на 30% меньше, чем и случае расположения перемычки на высоте Я =

/4, а перемычка сплошная и начинается от основания ламели (Я = О, 1+ 0,3 от длины П-образной трубки) и выполнена из механически жесткого материала, например, предварительно никелированной и медленной нержавеющей стали. 45

Ламель при этом изготовлена из медной трубки, являющейся в настоящее время лучt 1 шим для этой цели конструкционным материалом.

При уменьшении размера опор наклон дисперсионной характеристики несколько увеличивается, а рабочая полоса частот соответственно сужается. Этот эффект в данном случае скомпенсирован уменьшением зазора между выступом основания и ламелью.

В результате предлагаемая конструкция обладает следующими преимуществами: большей разницей замедлений между паразитным

3: видом и рабочей полосой; более высокой механической прочностью и меньшими поперечными габаритами; в несколько раз более высоким сопротивлением связи в рабочей полосе частот со сдвигом фаз О, 7- О, 5 1, имеющей большое фазовое замедление.

В результате возможно применение замедляющейсистемы типа меандр" с трубчатыми ламелями для широкополосных усилителей

М-типа, работающих в более коротковолновой части сантиметрового диапазона и при более низких анодных напряжениях, а также увеличение коэффициента усиления и к.п.дэтих усилителей.

Формула изобретения

Замедляющая система типа "меандр, содержащая штыри с перемычками, основание с выступом против средней части штырей, отличающаяся тем, что, с целью увеличения сопротивления связи замедляющей системы, высота расположения перемычек выполнена в соответствии с соотношением

Q,4 1 санчо,З(, где f, - длина штыря, Й - высота расположения перемычек

Источники информации, принятие во внимание при экспертизе:

1. Патент CIIJA 34 3230485„по кл. 33331 от 8.12.58 г.

2. Патент США 34 3231780, по кл. 31539.3 от 14.10.60 г. (прототип).
